Elektromagnetni ventili su bitne komponente u širokom spektru industrija, precizno i efikasno kontrolišu protok tečnosti i gasova. Kao dobavljač elektromagnetnih ventila, iz prve ruke sam vidio kako su ovi uređaji sastavni dio bezbroj aplikacija. U ovom blogu ću se pozabaviti principima rada elektromagnetnih ventila, istražujući nauku koja stoji iza njihovog rada i različite vrste dostupne na tržištu.
Osnovna struktura solenoidnog ventila
U srcu elektromagnetnog ventila nalazi se elektromagnet, koji je zavojnica žice namotana oko jezgra. Kada električna struja prođe kroz zavojnicu, ona stvara magnetsko polje. Ovo magnetsko polje je pokretačka sila koja omogućava rad elektromagnetnog ventila. Ventil se također sastoji od tijela ventila, klipa i otvora kroz koji teče tekućina ili plin.
Klip je pokretna komponenta koja je obično napravljena od feromagnetnog materijala. Postavljen je unutar zavojnice i može se slobodno kretati unutar ograničenog raspona. Tijelo ventila sadrži zavojnicu, klip i otvor, a dizajnirano je da usmjerava protok tekućine ili plina.
Princip rada elektromagnetnog ventila
Rad elektromagnetnog ventila može se opisati u dva glavna stanja: stanje pod naponom i stanje bez napajanja.
Stanje bez napona
Kada ne teče električna struja kroz zavojnicu, elektromagnetni ventil je u beznaponskom stanju. U tom stanju, opruga ili drugo mehaničko sredstvo drži klip u određenom položaju. Kod normalno zatvorenog (NC) elektromagnetnog ventila, klip se gura prema otvoru, blokirajući protok tekućine ili plina. Za normalno otvoren (NO) solenoidni ventil, klip je pozicioniran dalje od otvora, omogućavajući fluidu ili gasu da slobodno teče.
Energized State
Kada se električna struja dovede na zavojnicu, ona stvara magnetsko polje. Magnetska sila koju stvara polje savladava silu opruge (u većini slučajeva) i pomiče klip. U normalno zatvorenom elektromagnetnom ventilu, klip se povlači od otvora, otvarajući ventil i dozvoljavajući fluidu ili gasu da prođe kroz njega. U normalno otvorenom elektromagnetnom ventilu, klip se gura prema otvoru, zatvarajući ventil i zaustavljajući protok.
Brzina kojom se ventil otvara i zatvara zavisi od nekoliko faktora, uključujući jačinu magnetnog polja, masu klipa i snagu opruge.
Vrste elektromagnetnih ventila i njihovi radni mehanizmi
Postoji nekoliko tipova elektromagnetnih ventila, svaki sa svojim jedinstvenim mehanizmom rada i primjenom.
Elektromagnetski ventili direktnog djelovanja
Elektromagnetski ventili direktnog djelovanja su najjednostavniji tip. Oni rade direktno na sjedištu ventila, bez potrebe za dodatnom razlikom tlaka. Magnetska sila koju stvara zavojnica direktno pomiče klip da otvori ili zatvori otvor. Ovi ventili su pogodni za aplikacije sa niskim protokom i niskim pritiscima. Na primjer, oni se obično koriste u malim sistemima za kontrolu vode, poput onih u kućanskim aparatima.
Pilotski upravljani elektromagnetni ventili
Pilotski upravljani elektromagnetni ventili su dizajnirani za aplikacije sa visokim protokom i visokim pritiscima. Oni koriste mali pilot ventil za kontrolu pritiska u komori iznad glavnog diska ventila. Kada je solenoid pod naponom, pilot ventil se otvara, dozvoljavajući da pritisak u komori padne. Ova razlika tlaka uzrokuje otvaranje glavnog diska ventila, omogućavajući protok tekućine ili plina. Kada je solenoid isključen, pilot ventil se zatvara, a pritisak u komori se povećava, zatvarajući glavni ventil.
Dvosmjerni elektromagnetni ventili
Dvosmjerni elektromagnetni ventili imaju dva priključka: ulazni i izlazni. Koriste se za kontrolu protoka tekućine ili plina u jednom smjeru. Ovi ventili mogu biti ili normalno zatvoreni ili normalno otvoreni, ovisno o zahtjevima primjene. Na primjer, u sistemu vodosnabdijevanja, dvosmjerni normalno zatvoreni elektromagnetni ventil može se koristiti za zaustavljanje protoka vode kada je struja isključena.
Trosmjerni elektromagnetni ventili
Trosmjerni elektromagnetni ventili imaju tri priključka i koriste se za preusmjeravanje protoka tekućine ili plina između dva različita puta. Mogu se konfigurirati na različite načine, kao što su normalno zatvoreni, normalno otvoreni ili univerzalni. Trosmjerni elektromagnetni ventili se obično koriste u aplikacijama kao što su sistemi za klimatizaciju, gdje se koriste za kontrolu protoka rashladnog sredstva.
Primjena elektromagnetnih ventila
Elektromagnetski ventili nalaze svoju primjenu u širokom spektru industrija.
Industrial Automation
U industrijskoj automatizaciji, elektromagnetni ventili se koriste za kontrolu protoka fluida i gasova u proizvodnim procesima. Koriste se u pneumatskim i hidrauličkim sistemima za rad cilindara, aktuatora i drugih komponenti. Na primjer, u mašini za pakovanje, elektromagnetni ventili se mogu koristiti za kontrolu protoka komprimiranog zraka za rad hvataljki i mehanizama za brtvljenje.
medicinska oprema
U oblasti medicine, elektromagnetni ventili se koriste u uređajima kao što su ventilatori, mašine za dijalizu i sistemi za isporuku lekova. Koriste se za kontrolu protoka gasova i tečnosti sa visokom preciznošću, obezbeđujući sigurnost i efikasnost medicinskih tretmana.
Kućni aparati
U kućanskim aparatima, elektromagnetni ventili se koriste u mašinama za pranje veša, mašinama za pranje sudova i bojlerima. Koriste se za kontrolu protoka vode, osiguravajući da uređaji rade efikasno.
Naša ponuda proizvoda
Kao dobavljač elektromagnetnih ventila, nudimo širok asortiman visokokvalitetnih elektromagnetnih ventila kako bismo zadovoljili različite potrebe naših kupaca. Imamo110V solenoidni ventil, koji su pogodni za aplikacije gdje je dostupno napajanje od 110 V. Ovi ventili su dizajnirani da obezbede pouzdane performanse i dugotrajnu izdržljivost.

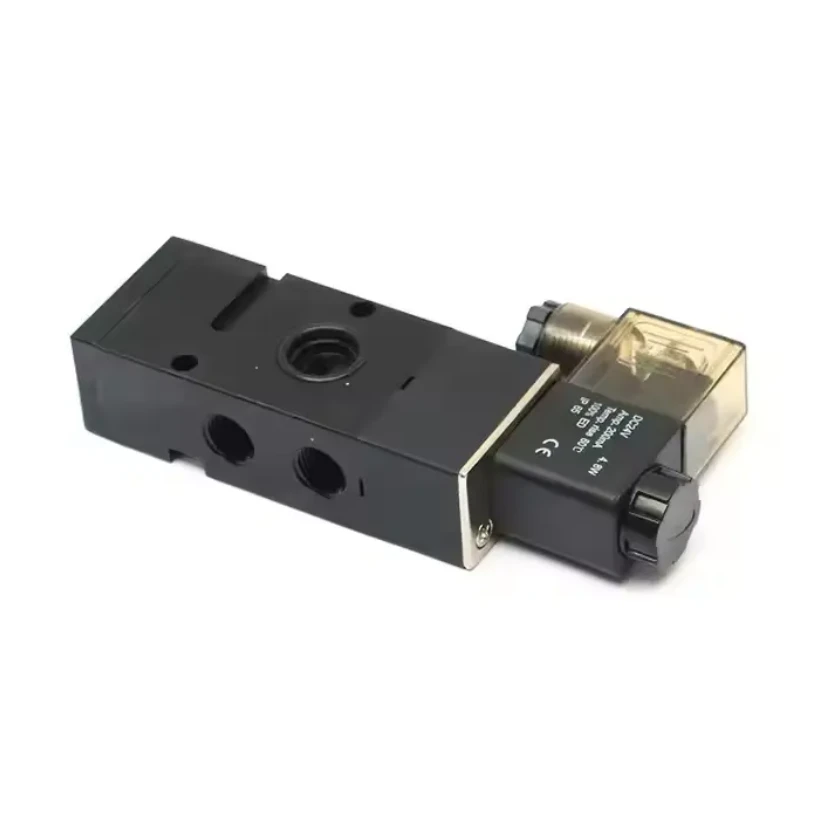

NašSolenoidni ventil pneumatskog aktuatora jednostrukog i dvostrukog djelovanjaidealni su za pneumatske upravljačke sisteme. Konstruisani su da obezbede preciznu kontrolu protoka komprimovanog vazduha, obezbeđujući nesmetan rad pneumatskih aktuatora.
Za mehaničku opremu koja zahteva posebnu i visoko-preciznu kontrolu imamoSpecijalna mehanička oprema, pneumatski solenoidni ventil visoke preciznosti za kontrolu zraka. Ovi ventili su dizajnirani da zadovolje stroge zahtjeve mehaničke opreme, pružajući preciznu i pouzdanu kontrolu pneumatskog protoka zraka.
Zašto odabrati naše magnetne ventile?
- Osiguranje kvaliteta: Pridržavamo se strogih standarda kontrole kvaliteta tokom procesa proizvodnje. Naši elektromagnetni ventili izrađeni su od visokokvalitetnih materijala, što osigurava njihovu pouzdanost i izdržljivost.
- Prilagodba: Razumijemo da različiti kupci imaju različite zahtjeve. Nudimo usluge prilagođavanja kako bismo zadovoljili specifične potrebe naših kupaca, kao što je prilagođavanje veličine ventila, napona i brzine protoka.
- Tehnička podrška: Naš tim iskusnih inženjera je uvijek spreman pružiti tehničku podršku našim klijentima. Bilo da imate pitanja o instalaciji, radu ili održavanju naših elektromagnetnih ventila, mi smo tu da vam pomognemo.
Kontaktirajte nas za nabavku
Ako ste zainteresirani za naše elektromagnetne ventile ili imate bilo kakva pitanja o njihovoj primjeni, preporučujemo vam da nas kontaktirate radi razgovora o nabavci. Naš prodajni tim će vam rado pomoći u odabiru pravih elektromagnetnih ventila za vaše specifične potrebe. Posvećeni smo pružanju najboljih proizvoda i usluga.
