ATPneumatski aktuator je ključni uređaj u različitim sistemima industrijske automatizacije, pružajući pouzdano i efikasno aktiviranje ventila i drugih mehaničkih komponenti. Pravilno podešavanje njegovog hoda je od suštinskog značaja za osiguravanje optimalnih performansi i precizne kontrole. Kao vodeći dobavljač ATPneumatskih aktuatora, ovdje sam da podijelim neko dubinsko znanje o tome kako podesiti hod AT pneumatskog aktuatora.
Razumijevanje ATPneumatskog aktuatora
Prije nego što uđemo u proces podešavanja, važno je razumjeti osnovne komponente i princip rada ATPneumatskog aktuatora. ATPneumatski aktuator se obično sastoji od cilindra, klipova, opruga i spojeva ventila. Koristi komprimirani zrak za generiranje linearnog ili rotacijskog kretanja, koje se zatim prenosi na ventil ili drugu opremu na koju je povezan.
Hod pneumatskog aktuatora odnosi se na udaljenost koju klip prelazi unutar cilindra u jednom smjeru. Ova udaljenost određuje stepen otvaranja ili zatvaranja ventila, što zauzvrat utiče na brzinu protoka i kontrolu pritiska u sistemu. Neispravno podešavanje hoda može dovesti do problema kao što su nepotpuno otvaranje ventila, prekomjerno trošenje komponenti ventila i neprecizna kontrola procesa.
Alati potrebni za podešavanje hoda
Da biste podesili hod ATPneumatskog aktuatora, trebat će vam sljedeći alati:
- Ključevi: Odgovarajući ključevi za otpuštanje i zatezanje montažnih vijaka i matica za podešavanje aktuatora.
- Measuring Tools: čeljust ili ravnalo za precizno mjerenje hoda.
- Pneumatski manometar: Za praćenje tlaka zraka koji se dovodi u aktuator.
Korak po korak Postupak podešavanja hoda
1. Sigurnost na prvom mjestu
Prije početka bilo kakvog podešavanja, pobrinite se da izolirate aktuator od izvora napajanja (dovod komprimiranog zraka) i otpustite svaki preostali tlak u sistemu. To se može učiniti zatvaranjem ventila za dovod zraka i otvaranjem ispušnog ventila.
2. Pronađite mehanizam za podešavanje hoda
Mehanizam za podešavanje hoda ATPneumatskog aktuatora može varirati ovisno o modelu. U većini slučajeva nalazi se na kraju cilindra aktuatora i sastoji se od matica ili vijaka za podešavanje.
3. Postavite početni položaj
Sa klipom u potpuno uvučenom položaju, postavite svoj mjerni alat na nulu. Ovo će poslužiti kao referentna tačka za mjerenje hoda.
4. Primijenite pritisak zraka
Postupno dovedite pritisak zraka na aktuator koristeći regulirani dovod zraka. Promatrajte kretanje klipa. Kako se pritisak zraka povećava, klip će se početi kretati.
5. Izmjerite početni hod
Kada klip dostigne potpuno ispružen položaj, izmjerite udaljenost koju je prešao pomoću mjernog alata. Uporedite ovo mjerenje sa potrebnim hodom navedenim za vašu primjenu.
6. Podesite hod
Ako se izmjereni hod razlikuje od potrebnog hoda, potrebno je podesiti mehanizam hoda. Za linearne aktuatore, okretanje matica za podešavanje u smjeru kazaljke na satu smanjit će hod, dok će ih okretati suprotno - u smjeru kazaljke na satu povećati. Za rotacijske aktuatore, podešavanje može uključivati promjenu položaja grebena ili krajnjeg prekidača.
7. Ponovo izmjerite hod
Nakon podešavanja, ponovite postupak primjene pritiska zraka i mjerenja hoda. Ako je potrebno, izvršite dodatna podešavanja sve dok izmjereni hod ne odgovara traženom hodu unutar prihvatljive tolerancije.
8. Osigurajte podešavanje
Kada se postigne ispravan hod, pomoću ključeva zategnite matice ili vijke za podešavanje kako biste spriječili njihovo otpuštanje tokom rada.
Faktori koji utječu na podešavanje hoda
Nekoliko faktora može utjecati na podešavanje hoda ATPneumatskog aktuatora:
1. Pritisak vazduha
Pritisak zraka koji se dovodi do aktuatora ima direktan utjecaj na njegov hod. Viši pritisak vazduha će generalno rezultirati dužim hodom, dok će niži vazdušni pritisak dovesti do kraćeg hoda. Važno je održavati stabilan i odgovarajući pritisak zraka tokom cijelog procesa podešavanja.
2. Opterećenje
Opterećenje aktuatora, kao što je trenje u ventilu ili otpor mehaničke veze, također može utjecati na hod. Veće opterećenje može uzrokovati kraći hod aktuatora od očekivanog. U takvim slučajevima može biti potrebno povećati tlak zraka ili prilagoditi dizajn aktuatora da podnese opterećenje.
3. Istrošenost
Vremenom se komponente aktuatora mogu istrošiti, što može uticati na hod. Redovno održavanje i pregled aktuatora može pomoći u identifikaciji i zamjeni istrošenih dijelova prije nego što izazovu značajne probleme.
Povezani proizvodi

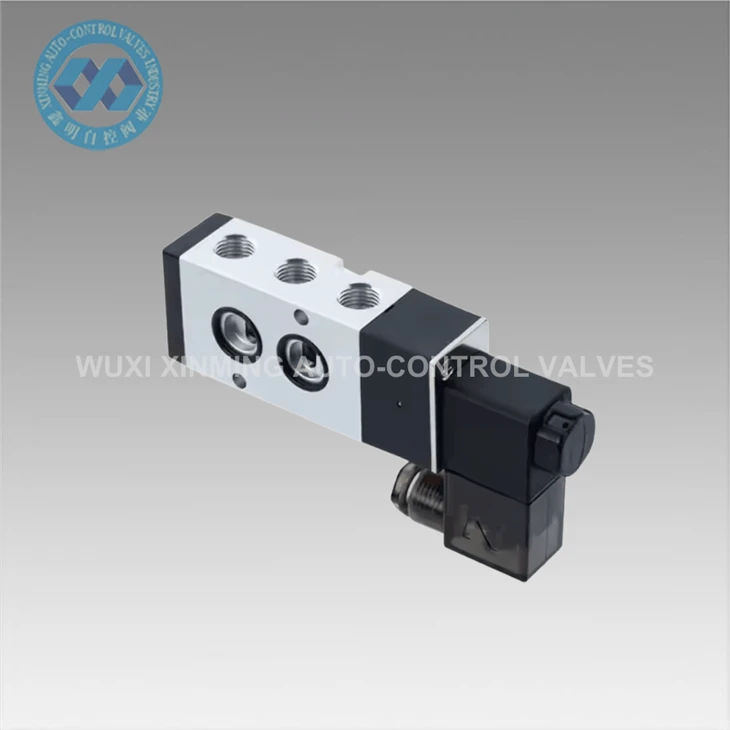

Ako ste na tržištu pneumatskih aktuatora i srodnih proizvoda, nudimo niz visokokvalitetnih rješenja. Na primjer, našVisokokvalitetni pneumatski navojni kuglični ventil sa četvrtinom okreta za automatsku kontrolu protokaje odličan izbor za aplikacije koje zahtijevaju preciznu kontrolu protoka. TheXM AT040 Mali pneumatski aktuatoridealan je za kompaktne prostore gdje je potreban mali, ali moćan aktuator. I naše2-smjerni 5-portni pneumatski solenoidni ventil visokog pritiska (0 - 10MPA)može osigurati pouzdanu kontrolu pneumatskog sistema.
Važnost pravilnog podešavanja hoda
Pravilno podešavanje hoda ATPneumatskog aktuatora nije samo postizanje ispravnog položaja ventila. Takođe ima značajan uticaj na ukupne performanse i efikasnost sistema.
- Poboljšana kontrola procesa: Precizno podešavanje hoda osigurava da se ventil otvara i zatvara do tačnog potrebnog stepena, što zauzvrat dovodi do preciznije kontrole protoka, pritiska i temperature u procesu.
- Produženi životni vijek komponente: Kada aktuator radi s ispravnim hodom, manji je pritisak na komponente ventila i sam aktuator. To smanjuje habanje, što dovodi do dužeg vijeka trajanja opreme.
- Energetska efikasnost: Dobro podešen aktuator koristi pravu količinu vazdušnog pritiska da postigne željeni hod, što može rezultirati uštedom energije tokom vremena.
Zaključak
Podešavanje hoda AT pneumatskog aktuatora je kritičan zadatak koji zahtijeva pažljivu pažnju na detalje. Prateći korake navedene u ovom blogu i uzimajući u obzir faktore koji mogu utjecati na hod, možete osigurati da vaš aktuator radi na najbolji mogući način.
Ako ste zainteresirani za kupovinu naših visokokvalitetnih AT pneumatskih pokretača ili vam je potrebna dodatna pomoć oko podešavanja hoda ili drugih tehničkih problema, slobodno nas kontaktirajte za raspravu o nabavci. Posvećeni smo pružanju najboljih proizvoda i usluga kako bismo zadovoljili vaše potrebe industrijske automatizacije.
Reference
- "Pneumatic Actuator Handbook", Industrial Automation Publishing
- Tehnička dokumentacija AT pneumatskih aktuatora
