Kalibracija leptir ventila je ključni proces koji osigurava njegove optimalne performanse i dugovječnosti. Kao pouzdan dobavljač ventila sa leptirom, razumijemo značaj odgovarajuće kalibracije u održavanju efikasnosti i pouzdanosti ovih bitnih komponenti. U ovom blogu ćemo vas voditi kroz korak po korak proces kalibracije leptir ventila, pružajući vam znanje i vještine za efikasno obavljanje ovog zadatka.
Razumijevanje osnova leptir ventila
Prije nego što se unesete u kalibracijski proces, bitno je imati osnovno razumijevanje kako djeluje leptir ventila. Leptir ventil je četvrt-okretni ventil koji koristi element zatvarača u obliku diska za reguliranje protoka tekućine kroz cjevovod. Disk je montiran na osovinu koja rotira za 90 stepeni za otvaranje ili zatvaranje ventila. Kad je disk paralelan s smjerom protoka, ventil je potpuno otvoren, omogućavajući maksimalni protok. Suprotno tome, kada je disk okomit na smjer protoka, ventil je potpuno zatvoren, blokirajući protok.
Zašto je kalibracija neophodna
Kalibracija je proces podešavanja ventila kako bi se osiguralo da on radi tačno i dosljedno. Vremenom, faktori poput habanja, temperatura, temperaturne promjene i fluktuacije tlaka mogu uzrokovati da ventil leptira odstupa od predviđenih postavki. To može rezultirati netačnim kontrolom protoka, smanjene efikasnosti, pa čak i kvarovima sistema. Kalibracijom ventila redovno možete održavati njegovu performanse, proširiti svoj životni vijek i spriječiti skupo zastoj.
Potrebni su alati i oprema
Prije nego što započnete postupak kalibracije, morat ćete prikupiti potrebne alate i opremu. Oni mogu uključivati:
- Zakretni ključ
- Manometar
- Metar protoka
- Kalibraciona karta ili priručnik
- Sigurnosna oprema, poput rukavica i naočala
Korak po korak kalibracioni postupak
Sljedeći koraci ocrtavaju opći proces kalibracije leptirnog ventila. Međutim, važno je napomenuti da se specifični postupak kalibracije može varirati ovisno o proizvodnji i modelu ventila. Uvijek se uputite na upute i smjernice proizvođača za detaljne informacije.
1. korak: Priprema
- Izolirajte ventil:Prije nego što počnete raditi na ventilu, obavezno ga izolirajte iz sustava zatvaranjem uzvodno i nizvodno ventili. To će spriječiti da bilo kakvu tekućinu tekući kroz ventil tokom procesa kalibracije.
- Oslobodite pritisak:Koristite manometar za provjeru tlaka u ventilu i ublažite bilo koji preostali pritisak otvaranjem odvodnog ventila ili odzračivanje sistema.
- Očistite ventil:Uklonite prljavštinu, krhotine ili koroziju iz ventila i njegove komponente koristeći čistu krpu ili blago otopinu za čišćenje. To će osigurati tačna očitanja i spriječiti oštećenje ventila.
Korak 2: Provjerite položaj ventila
- Provjerite položaj ventila:Koristite vizualni pregled ili indikator položaja da biste potvrdili da je ventil u potpuno zatvorenom položaju. Ako ventil nije u potpunosti zatvoren, podesite ga ručno dok ne bude.
- Označite položaj ventila:Koristite marker ili piscu kako biste označili položaj stabljike ventila ili pogona na telo ventila. Ovo će vam pomoći da osigurate da se ventil vrati na isti položaj nakon kalibracije.
Korak 3: Podesite aktuator
- Provjerite postavke pokretača:Pogledajte upute proizvođača kako biste odredili ispravne postavke za aktuator, poput obrtnog momenta, pritiska i duljine moždanog udara. Upotrijebite ključ zakretnog momenta da biste podesili aktuator na navedene postavke.
- Testirajte aktuator:Upotrijebite manometar za primjenu pritiska na aktuator i provjerite da li precizno i precizno i precizno i precizno pomiče ventil stabt. Ako aktuator ne radi ispravno, podesite postavke ili po potrebi zamijenite aktuator.
Korak 4: Provjerite brzinu protoka
- Ugradite mjerač protoka:Ugradite mjerač protoka u cjevovodu uzvodno ili nizvodno od ventila za mjerenje protoka. Obavezno slijedite upute proizvođača za ugradnju i kalibraciju mjerača protoka.
- Postepeno otvorite ventil:Polako otvorite ventil i pratite protok pomoću mjerača protoka. Podesite položaj ventila po potrebi za postizanje željenog protoka.
- Snimite protok:Zabilježite protok na različitim položajima ventila i uporedite ga sa specifikacijama proizvođača. Ako protok odstupa od specifikacija, podesite ventil ili aktuator dok ne ispune zahtjeve.
Korak 5: Provjerite curenje
- Potpuno zatvorite ventil:Nakon što ste postigli željeni protok, potpuno zatvorite ventil i provjerite za bilo kakvo curenje pomoću manometra ili detektora propuštanja. Ako postoji bilo kakvo curenje, podesite ventil ili aktuator dok se ne prestane.
- Ispitajte ventil pod pritiskom:Nanesite pritisak na ventil i provjerite za bilo kakvo curenje na različitim nivoima tlaka. Ako ventil curi na visokim pritiscima, podesite ventil ili aktuator da biste poboljšali svoje performanse za brtvljenje.
Korak 6: Konačne čekove
- Provjerite položaj ventila:Koristite vizualni pregled ili indikator položaja da biste potvrdili da je ventil u potpuno zatvorenom položaju. Ako ventil nije u potpunosti zatvoren, podesite ga ručno dok ne bude.
- Provjerite kalibracijske oznake:Provjerite kalibracijske oznake na stabljici ventila ili aktuatoru kako biste osigurali da se ventil vraća na isti položaj nakon kalibracije.
- Ispitajte rad ventila:Nekoliko puta otvorite i zatvorite ventil kako biste provjerili da li radi glatko i precizno. Provjerite ima li neobičnih zvukova, vibracija ili otpora tokom rada.
Vrste leptirnih ventila i njihova razmatranja kalibracije
Na tržištu se nalaze nekoliko vrsta ventila leptira, a svaka ima vlastite jedinstvene karakteristike i zahtjeve za kalibraciju. Evo nekih od najčešćih vrsta ventila leptira i njihova razmatranja kalibracije:
Koncentrični ventili leptira
Koncentrični leptir ventili su najosnovniji tip leptir ventila, s diskom centriranom na stabljici ventila. Ti ventili se obično koriste u aplikacijama sa niskim pritiskom i zahtijevaju manje kalibracije od ostalih vrsta ventila. Međutim, još uvijek je važno provjeriti položaj ventila, postavke pogona i protok redovno kako bi se osiguralo optimalne performanse.
Ekscentrični leptir ventili
Ekscentrični leptir ventili imaju offset disk koji pruža bolje performanse za brtvljenje i smanjenje habanja i suze. Ti ventili se obično koriste u aplikacijama visokog pritiska i zahtijevaju preciznu kalibraciju od koncentričnih leptira. Kada kalibrirate ekscentrični leptir ventil, važno je obratiti pažnju na položaj ventila, postavke pogona i zaptivne performanse kako bi se osigurala uska brtva i sprečavaju curenje.
Dvostruki ekscentrični leptir ventili
Dvostruko ekscentrični ventili leptira imaju dva odstupanja, jedan na disku i jedan u stabljici, koji pruža još bolje performanse za brtvljenje i smanjeno trenje. Ti ventili se obično koriste u kritičnim primjenama gdje je potreban visok nivo tačnosti i pouzdanosti. Kada kalibrirajući dvostruki ekscentrični leptir ventil, važno je pažljivo slijediti upute proizvođača i koristiti specijalizirana kalibracijska oprema kako bi se osiguralo precizne i dosljedne rezultate.
Trostruki ekscentrični leptir ventili
Trostruko-ekscentrični leptir ventili imaju tri odstupanja, koji pružaju najviši nivo brtvenog performansi i najdužeg životnog vijeka. Ti ventili se obično koriste u visokoj temperaturi, visokog pritisku i korozivnim aplikacijama. Kada kalibriramo trostruki ekscentrični leptir ventil, važno je koristiti obrtni ključ za podešavanje pogona na navedene postavke i redovito provjeravanje položaja ventila i performanse za brtvljenje.
Naši proizvodi za leptir ventila
Kao vodeći dobavljač ventila leptira nudimo širok spektar visokokvalitetnih leptira za leptir kako bi udovoljili potrebama različitih industrija i aplikacija. Naši proizvodi uključuju:

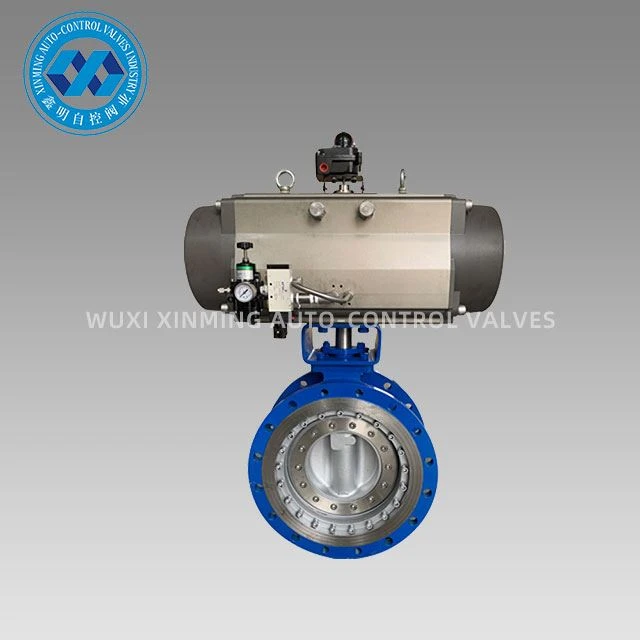

- Pneumatski aktuator tri-ekscentrični ventil leptira: Ovaj ventil sadrži trostruki ekscentrični dizajn koji pruža odlične brtvene performanse i dugi radni vijek. Pogodan je za visokotemperaturne, visokotlačne i korozivne aplikacije.
- Pneumatski pokretač prirubnica leptir Vlave: Ovaj ventil dizajniran je za upotrebu u cjevovodima sa prirubljenim vezama. Sadrži pneumatski aktuator koji pruža pouzdan i efikasan rad.
- Pneumatski ventil sanitarni leptir: Ovaj ventil posebno dizajniran za upotrebu u hrani, pića i farmaceutskim industrijama. Sadrži sanitarni dizajn koji zadovoljava najviše standarde higijene i čistoće.
Kontaktirajte nas za nabavku i savjetovanje
Ako vam je potreban visokokvalitetni leptir ventil ili imate bilo kakvih pitanja o kalibraciji ventila, ne ustručavajte se kontaktirati nas. Naš tim stručnjaka na raspolaganju je za pružanje profesionalnih savjeta, tehničke podrške i prilagođene rješenja za ispunjavanje vaših specifičnih potreba. Zalažemo se za pružanje naših kupaca najboljim proizvodima i uslugama po konkurentnim cijenama. Bez obzira da li ste mali posao ili velika korporacija, možemo vam pomoći da pronađete pravi ventil za vašu prijavu.
Reference
- Priručnik ventila, Autor Cameron Iron Works, Inc.
- Priručnik za kontrolu ventila, Autor: Emerson Process Management
- Priručnik za ugradnju i održavanje leptira za leptir, od strane raznih proizvođača
