Hej tamo! Kao dobavljač elektromagnetnih ventila, iz prve ruke uverio sam se koliko je ključno odabrati pravu zavojnicu za svoj elektromagnetni ventil. Ne radi se samo o tome da tudate bilo koju staru zavojnicu; može napraviti ili pokvariti performanse vašeg ventila. Dakle, zaronimo u to kako možete odabrati savršenu zavojnicu za svoj elektromagnetni ventil.
Razumijevanje osnova zavojnica solenoidnog ventila
Prvo, hajde da razgovaramo o tome šta zavojnica solenoidnog ventila zapravo radi. Zavojnica solenoidnog ventila je elektromehanički uređaj koji pretvara električnu energiju u mehaničku energiju. Kada električna struja prođe kroz zavojnicu, ona stvara magnetsko polje. Ovo magnetsko polje zatim pomiče klip unutar ventila, koji otvara ili zatvara ventil kako bi kontrolirao protok tekućine ili plina.
Dostupne su različite vrste zavojnica, a najčešći su AC (naizmjenična struja) i DC (jednosmjerna struja) zavojnice. AC zavojnice se obično koriste u aplikacijama gdje je napajanje izmjeničnom strujom, kao u većini industrijskih okruženja. Poznati su po svom velikom početnom momentu, što znači da mogu brzo pomicati klip kako bi otvorili ili zatvorili ventil. S druge strane, DC zavojnice se koriste kada je dostupno jednosmjerno napajanje. Oni su energetski efikasniji i proizvode manje toplote u poređenju sa AC zavojnicama.
Faktori koje treba uzeti u obzir pri odabiru zavojnice
Voltage
Jedan od najvažnijih faktora koji treba uzeti u obzir je napon zavojnice. Morate biti sigurni da napon zavojnice odgovara naponu napajanja u vašoj aplikaciji. Ako je napon prenizak, zavojnica možda neće generirati dovoljnu magnetnu silu da bi ventil ispravno radio. Suprotno tome, ako je napon previsok, može pregrijati zavojnicu i uzrokovati njeno izgaranje.
Na primjer, ako je vaše napajanje 24V DC, trebali biste odabrati DC kalem koji ima 24V. Uvijek je dobra ideja dvaput provjeriti zahtjeve napona vašeg sistema prije kupovine.
Temperatura Rating
Temperaturna ocjena zavojnice je također ključna. Različita okruženja imaju različite temperaturne opsege, a zavojnica mora biti u stanju izdržati te temperature bez gubitka performansi. Na primjer, u industrijskom okruženju na visokim temperaturama, trebat će vam zavojnica s visokom temperaturom. Ako koristite zavojnicu s niskom temperaturom u vrućem okruženju, može se brzo degradirati i dovesti do kvara ventila.
Duty Cycle
Radni ciklus se odnosi na vrijeme u kojem je zavojnica pod naponom u odnosu na ukupno vrijeme. Postoje različite vrste radnih ciklusa, kao što su kontinuirani, povremeni i kratkotrajni. Kontinuirani radni kalem je dizajniran da bude pod naponom cijelo vrijeme, dok se namotaj s prekidima može napajati na određeni period, a zatim isključiti.
Ako odaberete zavojnicu s pogrešnim ciklusom rada, može se pregrijati i kvariti. Na primjer, korištenje namotaja s kratkim radnim vremenom za kontinuirani rad će uzrokovati njegovo pregrijavanje i na kraju otkazati.
Klasa izolacije
Klasa izolacije zavojnice određuje njegovu sposobnost da se odupre električnom kvaru. Više klase izolacije mogu podnijeti veći napon i toplinu bez kvara. Prilikom odabira zavojnice uzmite u obzir električno okruženje u kojem će raditi. U okruženju visokog napona ili visoke toplote preporučuje se zavojnica više klase izolacije.
Materijali i konstrukcija zavojnica
Materijali korišteni u konstrukciji zavojnice također mogu utjecati na njegove performanse. Najčešći materijali za namotaje zavojnice su bakar i aluminij. Bakar je bolji provodnik električne energije od aluminijuma, što znači da može efikasnije prenositi električnu energiju. Međutim, bakar je i skuplji.
Izolacijski materijal je također važan. Dobra izolacija može spriječiti kratke spojeve i produžiti vijek trajanja zavojnice. Neki namotaji koriste epoksidnu smolu ili druge vrste izolacijskih materijala za zaštitu namotaja.
Kompatibilnost sa elektromagnetnim ventilom
Bitno je osigurati da je zavojnica kompatibilna s vašim elektromagnetnim ventilom. Različiti ventili imaju različite veličine i dizajn, a zavojnica mora pravilno pristajati. Stil montaže zavojnice treba da odgovara zahtevima za montažu ventila.
Na primjer, neki ventili imaju navojni priključak za zavojnicu, dok drugi imaju dizajn koji se montira na uskok ili prirubnicu. Uvjerite se da znate specifikacije ventila prije nego što odaberete zavojnicu.
Primjena - posebna razmatranja
Primjena u kojoj će se koristiti elektromagnetni ventil također igra veliku ulogu u odabiru zavojnice. Pogledajmo neke uobičajene aplikacije:
Industrial Automation

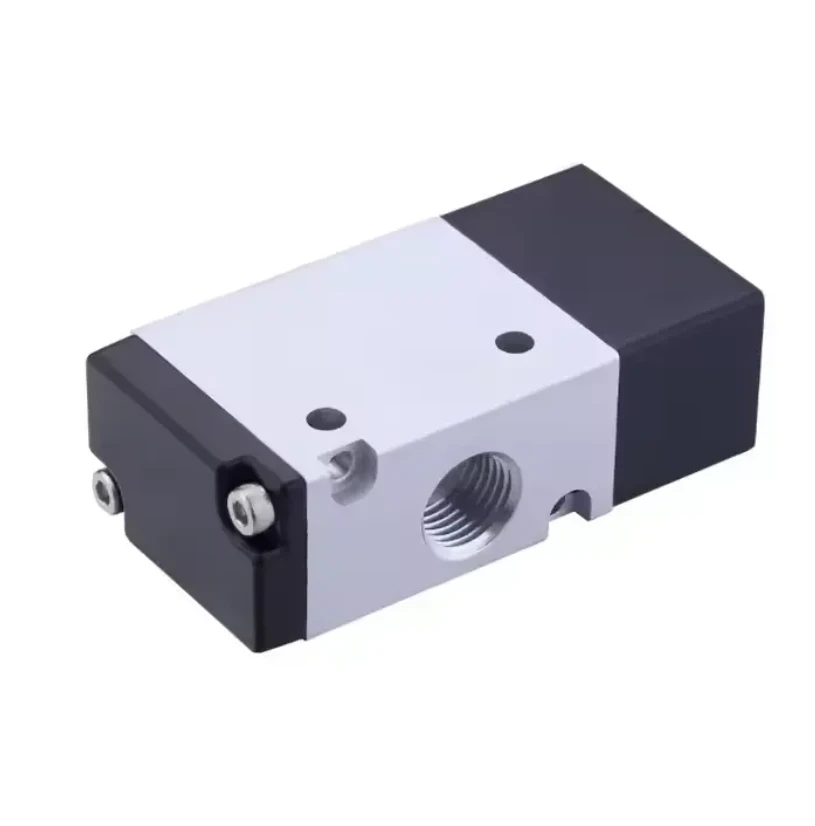

U industrijskoj automatizaciji, elektromagnetni ventili se koriste za kontrolu protoka fluida i gasova u različitim procesima. Za aplikacije poputIndustrijska automatizacija pneumatskog elektromagnetnog ventila za regulaciju zraka, trebat će vam zavojnica koja može podnijeti visoke frekvencije. Ovi zavojnici bi trebali imati brzo vrijeme odziva kako bi osigurali brzo otvaranje i zatvaranje ventila, što je ključno za efikasne procese automatizacije.
Pneumatski sistemi
Pneumatski sistemi koriste komprimirani zrak za rad. Elektromagnetni ventili u pneumatskim sistemima često zahtevaju zavojnice koje mogu da rade sa pritiskom i protokom komprimovanog vazduha. AVisoke performanse dva - petosmjerni pneumatski elektromagnetski ventil s električnim zavojnicamamožda će trebati zavojnica koja može stvoriti dovoljnu silu da savlada pritisak zraka i glatko pomjeri klip ventila.
Instrumentacija i kontrola
U instrumentacijskim i kontrolnim aplikacijama, preciznost je ključna. Ventili poputYT1000L 4~20mA električni/pneumatski pozicioner ventilazahtijevaju zavojnice koje mogu osigurati precizan i stabilan rad. Zavojnica bi trebala biti u stanju da precizno odgovori na kontrolne signale kako bi se osiguralo pravilno pozicioniranje ventila.
Ispitivanje i osiguranje kvaliteta
Prije nego što instalirate novu zavojnicu, dobra je ideja da je testirate. Možete koristiti multimetar da provjerite otpor zavojnice. Vrijednost otpora treba da odgovara specifikacijama koje je dao proizvođač. Ako je otpor previsok ili prenizak, to može ukazivati na problem sa zavojnicom.
Također, potražite zavojnice koje dolaze s certifikatima kvaliteta. Renomirani proizvođači će testirati svoje kalemove i certificirati ih za ispunjavanje industrijskih standarda. To vam daje dodatni nivo povjerenja u performanse i pouzdanost proizvoda.
Zaključak
Odabir pravog namotaja za solenoidni ventil je višestruki proces. Morate uzeti u obzir faktore kao što su napon, nazivna temperatura, radni ciklus, klasa izolacije, materijali, kompatibilnost i primjena - specifični zahtjevi. Ako odvojite vrijeme za razumijevanje ovih faktora i izvršite svoje istraživanje, možete osigurati da odaberete zavojnicu koja će pružiti optimalne performanse i dug životni vijek za vaš elektromagnetni ventil.
Ako tražite elektromagnetni ventil ili vam je potrebna pomoć pri odabiru pravog zavojnice, ne ustručavajte se kontaktirati. Tu smo da vam pomognemo u pronalaženju savršenog rješenja za vaše potrebe. Bilo da radite na projektu manjeg obima ili na industrijskoj primjeni velikih razmjera, imamo stručnost i proizvode koji će zadovoljiti vaše zahtjeve. Kontaktirajte nas već danas da započnemo proces nabavke i hajde da radimo zajedno na tome da vaš sistem radi nesmetano.
Reference
- "Priručnik za elektromagnetne ventile" od strane raznih stručnjaka iz industrije
- Proizvođačke specifikacije i tehnička dokumentacija za solenoidne ventile i zavojnice
