Ugradnja leptir ventila u vertikalni cjevovod je zadatak koji zahtijeva pažljivo planiranje i izvođenje. Kao pouzdani dobavljač leptir ventila, imamo veliko iskustvo u ovoj oblasti i tu smo da vas vodimo kroz proces. U ovom postu na blogu ćemo vas provesti kroz korake ugradnje leptir ventila u vertikalni cjevovod, od pripreme do konačnog testiranja.
Korak 1: Priprema
Prije nego što započnete proces instalacije, morate prikupiti sve potrebne materijale i alate. To uključuje sam leptir ventil, komponente cjevovoda, brtve, vijke, navrtke, moment ključ, rezač cijevi, turpiju i sve druge alate specifične za vašu instalaciju.
Uvjerite se da su ventil i sve komponente cjevovoda čisti i bez bilo kakvog otpada koji bi mogao ometati instalaciju ili rad ventila. Provjerite dimenzije ventila i cjevovoda kako biste bili sigurni da su kompatibilni. Ventil treba da stane dobro u cevovod, a rupe na prirubnicama treba da budu pravilno poravnate.
Korak 2: Pozicioniranje ventila
Sljedeći korak je postavljanje ventila u vertikalni cjevovod. Započnite rezanjem cjevovoda na mjestu gdje će ventil biti instaliran. Uvjerite se da je rez ravan i čist kako biste osigurali pravilno zaptivanje. Pomoću turpije zagladite rubove odrezane cijevi kako biste spriječili bilo kakvo oštećenje zaptivki.
Prilikom pozicioniranja ventila, važno je imati na umu da su leptir ventili dizajnirani za ugradnju u okomitu poziciju sa vretenom u horizontalnoj orijentaciji. Ovo omogućava pravilnu kontrolu protoka i jednostavan rad ventila. Postavite ventil između dva dijela cjevovoda, pazeći da su prirubnice ventila poravnate s prirubnicama cijevi.
Korak 3: Ugradnja brtvila
Zaptivke su ključne za sprečavanje curenja u spoju ventil-cijev. Postavite brtvu sa svake strane ventila, poravnavajući rupe na zaptivci sa rupama prirubnice. Uvjerite se da je brtva centrirana i da pokriva cijelu površinu prirubnice. Koristite visokokvalitetni materijal za zaptivanje koji je kompatibilan sa fluidom koji se transportuje u cevovodu i uslovima rada.
Korak 4: Pričvršćivanje ventila
Kada su zaptivke postavljene, vrijeme je da se ventil pričvrsti na cjevovod. Umetnite vijke kroz rupe na prirubnicama, pazeći da koristite ispravnu veličinu i vrstu vijaka. Postavite maticu na svaki vijak i rukom ih zategnite da držite ventil na mjestu.
Nakon što su svi vijci ručno zategnuti, upotrijebite moment ključ da zategnite zavrtnje na preporučenu vrijednost zakretnog momenta proizvođača. Ravnomjerno zatezanje vijaka i ispravnim momentom je bitno za pravilno zaptivanje i za sprečavanje oštećenja ventila i brtvi. Pobrinite se da slijedite uzorak zvijezde kada pritežete zavrtnje kako biste osigurali ravnomjernu raspodjelu pritiska.
Korak 5: Povezivanje aktuatora (ako je primjenjivo)

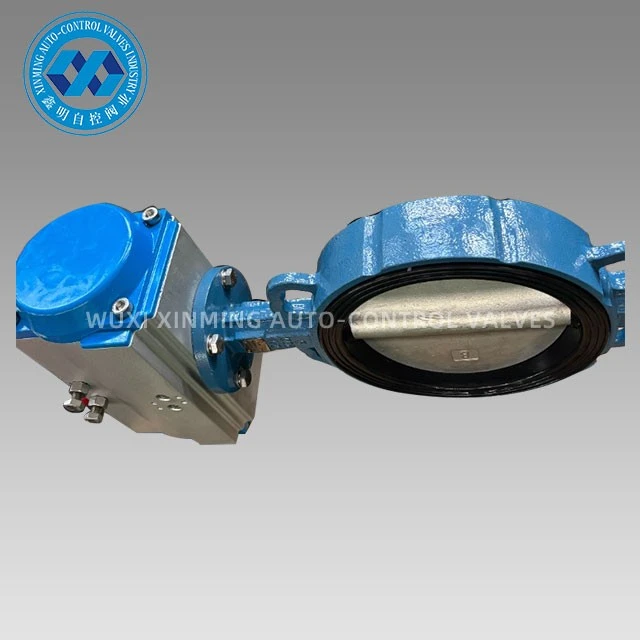

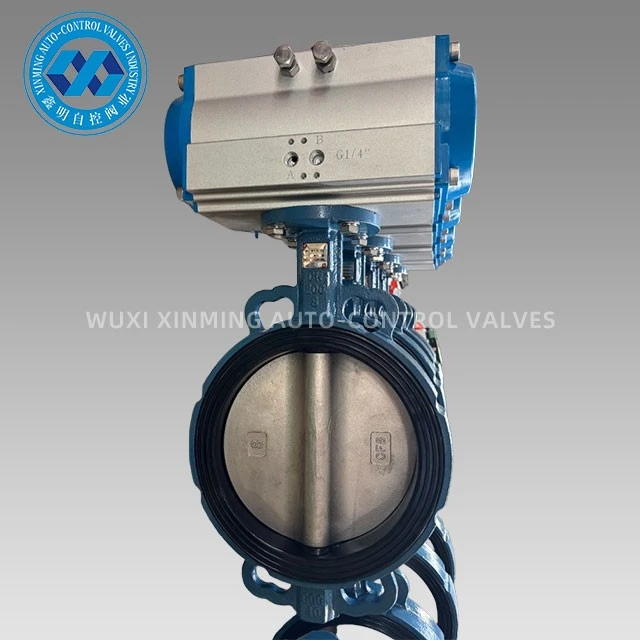

Ako je vaš leptir ventil opremljen aktuatorom, kao što je aLeptir ventil upravljan pneumatskim aktuatorom, sljedeći korak je spajanje aktuatora na ventil. Slijedite upute proizvođača za instaliranje aktuatora, što obično uključuje pričvršćivanje aktuatora na vreteno ventila i povezivanje vodova za dovod zraka ili električnog ožičenja.
Uvjerite se da je aktuator pravilno poravnat i pričvršćen za ventil kako biste osigurali nesmetan rad. Testirajte aktuator kako biste bili sigurni da ispravno otvara i zatvara ventil i da li indikator položaja na aktuatoru odgovara stvarnom položaju diska ventila.
Korak 6: Testiranje instalacije
Nakon što je ventil instaliran i aktuator spojen (ako je primjenjivo), vrijeme je za testiranje instalacije. Zatvorite ventil i postavite cevovod pod pritisak na radni pritisak. Provjerite ima li curenja oko prirubnica ventila, brtvi ili priključaka aktuatora. Ako otkrijete bilo kakvo curenje, dodatno zategnite vijke ili po potrebi zamijenite zaptivke.
Otvorite i zatvorite ventil nekoliko puta kako biste osigurali nesmetan rad. Provjerite sposobnost ventila da reguliše protok i njegovu sposobnost brtvljenja. Ako ventil ne radi glatko ili ako postoje problemi s kontrolom protoka, provjerite ventil i aktuator da li ima mehaničkih problema ili neusklađenosti.
Korak 7: Završetak instalacije
Nakon što je instalacija testirana i odobrena, izvršite konačna podešavanja po potrebi. Očistite područje instalacije i uklonite sve alate ili ostatke. Označite ventil i cjevovod za laku identifikaciju i buduće održavanje.
U ponudi imamo i široku paletu drugih leptir ventila, kao nprPneumatski leptir ventil sa aktuatorom higijenskog kvalitetaiPneumatski sanitarni leptir ventil, koji su pogodni za različite primjene u različitim industrijama.
