Hej tamo! Kao dobavljač sanitarnih kuglastih ventila, imam tonu iskustva kada je u pitanju osigurati da ovi ventili izvode vrh - zarez. U ovom blogu hodat ću vas kako testirati performanse sanitarnog kugličnog ventila.
1. Vizuelni pregled
Prije nego što započnemo uopće testiranje izvedbe, dobro je staro - modno vizuelni pregled. Skinite blizak ventil. Provjerite za sve očigledne znakove oštećenja poput pukotina, udubljenja ili ogrebotina na tijelu, loptu i stabljici ventila. Oštećeni ventil može ugroziti svoj performans odmah sa šišmiša. Takođe, ispitajte pečate i brtve. Oni bi trebali biti u dobrom stanju, bez ikakvih znakova habanja, starenja ili deformacije. Ako uočite sva pitanja tokom ovog vizualnog čeka, to je crvena zastava, a možda biste željeli razmotriti zamjenu ventila ili neispravnih dijelova.
2. Ispitivanje pritiska
Jedan od najvažnijih aspekata ispitivanja sanitarnog kugličnog ventila je testiranje pritiska. To nam pomaže da utvrdimo koliko dobro ventil može upravljati različitim nivoima pritiska bez curenja.
Hidrostatski testiranje pritiska
Za hidrostatičko ispitivanje pritiska koristimo vodu kao testni medij. Prvo zatvorite ventil i povežite ga na tlak - testiranje. Napunite ventil i priključne cijevi vodom, pazite da izvadite bilo koji zrak. Zatim postepeno povećavajte pritisak na testni pritisak. Ovaj testni pritisak obično se određuje industrijskim standardima ili specifikacijama ventila.
Za većinu sanitarnih kugličnih ventila, ispitni tlak iznosi oko 1,5 puta veći od maksimalnog radnog pritiska. Držite pritisak stabilan za određeni period, obično 5 - 10 minuta. Za to vrijeme pažljivo pregledajte ventil za bilo koji znakovi curenja. Provjerite sve zglobove, brtve i samo tijelo ventila. Ako vidite bilo kakvu vodu ili vidljivo, to znači da postoji problem sa brtvenim performansama ventila.
Pneumatski testiranje pritiska
Pneumatski testiranje pritiska koristi zrak ili inertni plin poput azota. Proces je sličan hidrostatskom testiranju, ali postoji nekoliko razlika. Budući da su gasovi više komprimiraju od tečnosti, izgradnju tlaka - uspostavljanje i puštanje potrebe treba obaviti pažljivije. Takođe, jer curenja plina može biti teže otkriti vizuelno, često koristimo rešenje sapuna za provjeru curenja.
Primijenite sopsku vodu na sve potencijalne točke curenja na ventilu. Ako postoji curenje, bijeg plina će formirati mjehuriće u sapunici. Baš kao u hidrostatskom testiranju, održavajte testni pritisak za postavljeno vrijeme i pažljivo nadgledajte ventil.
3. Ispitivanje protoka
Ispitivanje protoka još je jedan ključni dio ocjene performansi sanitarnog kuglasti ventila. Pomaže nam da shvatimo koliko ventil može kontrolirati protok tekućine kroz njega.
Otvoreno - testiranje protoka
Na otvorenom - testiranje protoka, potpuno otvorite ventil i pustite tečnost (ili voda ili reprezentativni procesni tekući) kroz to u poznatom protoku. Izmjerite pad tlaka preko ventila pomoću mjerača tlaka ugrađenim uzvodno i nizvodno od ventila. Pad tlaka ukazuje na otpor koji ventil nudi do protoka.
Pad niskog - pritiska znači da ventil ima dobre karakteristike protoka, omogućavajući tečnost da se lako prođe. Visoko - kapi pod pritiskom mogu dovesti do povećane potrošnje energije i smanjene efikasnosti sistema. Uporedite izmjereni pad tlaka s navedenim tlakom ventila - Krivulja pada. Ako je izmjerena vrijednost značajno veća od navedene vrijednosti, to bi moglo značiti da postoji problem s unutarnjim dizajnom ili blokade ventila unutar ventila.
Protok - kontrolno testiranje
Protok - kontrolno ispitivanje koristi se za provjeru koliko dobro ventil može regulirati protok. Postepeno podesite ventil sa potpuno otvorenog za potpuno zatvoren i izmjerite odgovarajuće stope protoka na različitim položajima ventila. To nam pomaže da stvorimo protok - kontrolnu krivulju za ventil.
Dobro - obavljanje sanitarnih kugličnih ventila treba moći osigurati glatku i preciznu kontrolu protoka. Ako se protok ne promijeni pogrešna ili ako ventil ne isključuje protok u potpunosti kada se potpuno zatvori, postoji problem sa njegovim protokom - kontrolne performanse.
4. Ispitivanje obrtnog momenta
Ispitivanje obrtnog momenta odnosi se na to koliko je sile potrebno za otvaranje i zatvaranje ventila. Ovo je važno jer utječe na jednostavnost rada i dugotrajne trajnosti ventila.
Upotrijebite ključ zakretnog momenta za mjerenje obrtnog momenta potrebnog za otvaranje i zatvaranje ventila. Vrijednosti obrtnog momenta trebale bi biti unutar raspona koji je odredio proizvođač ventila. Ako je obrtni moment previsok, može značiti da postoji trent u ventilu, možda zbog neusklađenosti, oštećenih dijelova ili nepravilnog podmazivanja. S druge strane, ako je obrtni moment prenizak, može ukazivati na labav ili istrošen - unutarnji mehanizam.
5. Ispitivanje propuštanja sjedala
Ispitivanje curenja sjedala fokusirano je na sposobnost ventila da se zapečati kad je zatvoreno. Postoje različite metode za testiranje curenja sjedala, ali jedan je čest način korištenja tragača plina, poput helijuma.
Prvo zatvorite ventil i stvorite zapečaćenu komoru oko sjedišta ventila. Uvodite gas praćenja na jednu stranu ventila. Zatim koristite uređaj za otkrivanje plina za mjerenje količine plina koji procuri kroz sjedalo na drugu stranu.
Stopa propuštanja sigurnosnih sjedala obično je specificirana industrijskim standardima. Ako izmjerena stopa curenja prelazi ovu granicu, performanse za brtvljenje ventila nije do par.
6. Testiranje ciklusa
Testiranje ciklusa uključuje otvaranje i zatvaranje ventila više puta da simuliraju stvarne - svetske upotrebe. To nam pomaže da provjerite izdržljivost ventila i pouzdanost ventila tokom vremena.
Podesite automatizirani testni uređaj za otvaranje i zatvaranje ventila na određenoj frekvenciji. Broj ciklusa može varirati ovisno o namjeravanju ventila, ali obično je u hiljadama. Tijekom testiranja ciklusa nadgledajte performanse ventila, uključujući potrebe za okretnim momentom, karakteristike protoka i curenje sjedala.
Ako ventil počne pokazivati znakove habanja, poput povećanog obrtnog momenta, smanjenog protoka ili pojačanog istjecanja sjedala, jer se broj ciklusa povećava, možda neće biti pogodan za dugotrajno korištenje.
Naš asortiman proizvoda

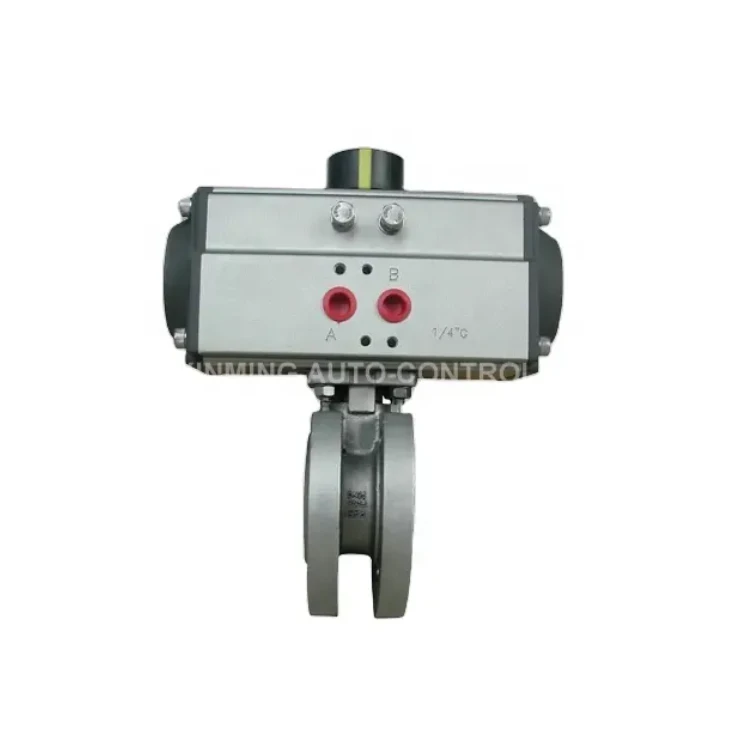

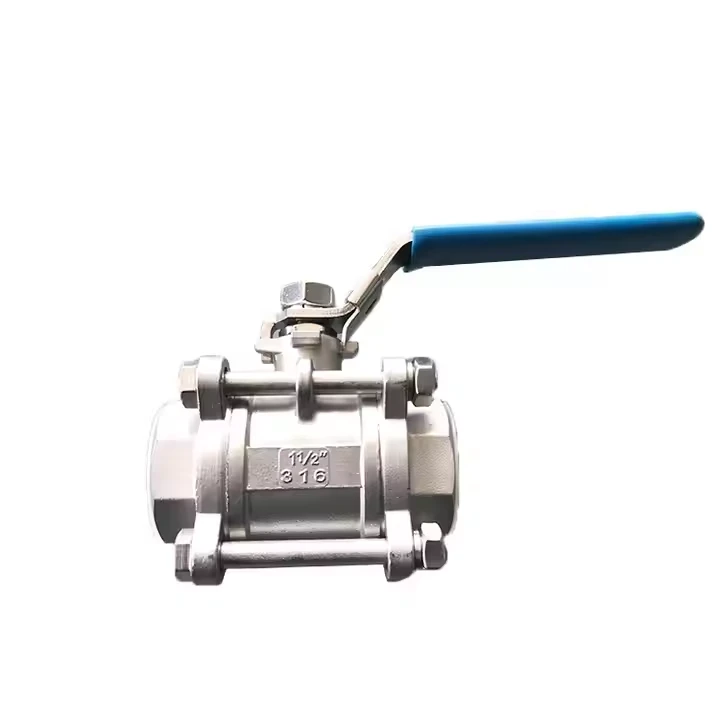

Nudimo širok izbor sanitarnih kuglastih ventila kako bismo ispunili različite potrebe kupaca. Na primjer, imamoPneumatski pokretač vafer tanki kuglični ventil, koji je poznat po kompaktnom dizajnu i odličnim performansama. NašPneumatski kuglični ventil mesingani ventil visokokvalitetni kuglični ventilIzrađen je od visokokvalitetnog mesinga, pružajući dobar otpor korozijom. A ako vam treba ventil sa rotacijom od 180 - stepena, našaPneumatski pokretač od 180 stupnjeva 3 puta kuglični ventilje odličan izbor.
Ako ste na tržištu za sanitarne kuglične ventile i želite osigurati da dobijate visoki proizvod - ne ustručavajte se doći do rublja. Možemo pružiti detaljne informacije o proizvodu i pomoći vam u postupku ispitivanja kako biste bili sigurni da ventil ispunjava vaše specifične zahtjeve. Kontaktirajte nas za nabavku i započejmo sjajan poslovni odnos!
Reference
- ASME B16.34 - ventili - prirubnički, navojni i zavarivački kraj
- API 598 - Inspekcija ventila i testiranje ventila
- ISO 5208 - Industrijski ventili - Ispitivanje pritiska ventila
