Koeficijent protoka, često označen kao CV, ključni je parametar kada je u pitanju razumijevanje performansi pneumatskog kugličnog ventila. Kao vodeći dobavljač pneumatskih kugličnih ventila, svjedoci sam iz prve ruke važnost ovog koeficijenta u različitim industrijskim primjenama. U ovom blog objavljuju se u tome koji je koeficijent protoka pneumatskog kugličnog ventila, zašto je to važno i kako utječe na funkcionalnost ovih ventila.
Koji je koeficijent protoka (CV)?
Koeficijent protoka (CV) je mjerenje koje ukazuje na količinu vode (u američkim galonima u minuti) na 60 ° F koji će teći kroz potpuno otvoreni ventil s padom pritiska 1 PSI u ventilu. U jednostavnijim terminima, to je način za kvantifikaciju sposobnosti ventila da se tekućina prođe kroz njega. Veća vrijednost CV znači da ventil može podnijeti veći protok s nižim padom pritiska, dok niža CV vrijednost ukazuje na restriktivniji ventil.
Uzmimo praktični primjer da ilustrujemo ovaj koncept. Zamislite da imate dva pneumatske kuglične ventile, ventil i ventil za ventil A ima cv od 10, a ventil B ima dva od 20. Ako se ventil B omogućio da se ventil izvrši u odnosu na ventil B. Što je ventil B ima veći protočni koeficijent, što znači da nudi manje otpora tekućine.
Zašto je važan koeficijent protoka?
Koeficijent protoka je kritični faktor u odabiru ventila iz više razloga. Prvo, pomaže inženjerima i dizajnerima da odrede odgovarajuću veličinu ventila za određenu aplikaciju. Ako je koeficijent protoka ventila prenizak za potreban protok, može dovesti do prekomjernog ispada pritiska, povećanu potrošnju energije i potencijalne štete na ventilu i ostale komponente u sustavu. S druge strane, ako je koeficijent protoka previsok, ventil se može precijeniti, što rezultira nepotrebnim troškovima i neefikasnim operacijom.
Drugo, koeficijent protoka utječe na kontrolnu performanse ventila. U prijavama gdje je potrebna precizna kontrola protoka, poput kemijske obrade ili postrojenja za pročišćavanje vode, ventil s desnim koeficijentom protoka je neophodan. Ventil sa dobro podudaranim CV vrijednošću može pružiti preciznu i stabilnu kontrolu protoka, osiguravajući da proces djeluje nesmetano i efikasno.
Konačno, koeficijent protoka važan je i za dizajn i optimizaciju sistema. Razumevanjem karakteristika protoka različitih ventila, inženjeri mogu dizajnirati cjevovodne sustave koji minimiziraju gubitke tlaka i maksimiziraju ukupnu efikasnost sistema. To može dovesti do značajnih ušteda troškova u pogledu potrošnje i održavanja energije.
Čimbenici koji utiču na koeficijent protoka pneumatskim kugličnim ventilom
Nekoliko faktora može utjecati na koeficijent protoka pneumatskim kugličnim ventilom. Jedan od najznačajnijih faktora je veličina ventila. Općenito, veći ventili imaju veće koeficijente protoka jer nude veći presjek presjeka za tekućinu da prolaze. Međutim, važno je napomenuti da veza između veličine ventila i koeficijenta protoka nije uvijek linearna. Ostali faktori, kao što su dizajn ventila, vrsta kuglice (puna luka ili smanjena porta) i materijal sjedala, također može utjecati i na koeficijent protoka.
Dizajn ventila igra presudnu ulogu u određivanju koeficijenta protoka. Na primjer, puni lučki kuglični ventil ima veći put protoka u odnosu na smanjeni kuglični ventil u port, što rezultira većim koeficijentom protoka. Oblik lopte i unutarnji odlomci ventila također može utjecati na karakteristike protoka. Ventili sa glatkom, pojednostavljene unutrašnje površine imaju tendenciju da imaju niži otpor protoka i veće koeficijente protoka.
Vrsta materijala sjedala koji se koristi u ventilu također može utjecati na koeficijent protoka. Meka sjedala, poput onih od gume ili teflona, mogu pružiti čvrsto brtvu, ali može uvesti i neki otpor protoka. Tvrda sjedala, s druge strane, nude manje otpornosti na protok, ali može zahtijevati preciznije obradu kako bi se osigurala pravilna brtva.
Izračunavanje koeficijenta protoka
Izračunavanje protočnog koeficijenta pneumatskog kugličnog ventila može biti složen proces, jer uključuje razmatranje nekoliko faktora poput veličine ventila, dizajna i radnih uvjeta. Međutim, postoje neke standardne metode i jednadžbe koji se mogu koristiti za procjenu CV vrijednosti.
Jedna od najčešćih metoda je upotreba podataka proizvođača. Većina proizvođača ventila pruža CV vrijednosti za svoje ventile na temelju standardiziranih postupaka ispitivanja. Te se vrijednosti mogu naći u tehničkim specifikacijama ili katalozima ventila. Važno je napomenuti da se ove vrijednosti obično temelje na idealnim uvjetima i možda će se trebati podesiti za stvarne radne uvjete.
Druga metoda je korištenje empirijskih jednadžbi. U literaturi se nalaze nekoliko jednadžbi koje se može koristiti za izračunavanje koeficijenta protoka na osnovu geometrije ventila i radnim uvjetima rada. Ove jednadžbe uzimaju u obzir faktore računa kao što su veličine ventila, ispadi pritisak preko ventila i svojstva tečnosti. Međutim, ove jednadžbe mogu imati ograničenja i možda nisu tačne za sve vrste ventila i radnih uvjeta.
Izbor koeficijenta protoka i odabir ventila
Prilikom odabira pneumatskog kugličnog ventila za određenu aplikaciju, ključno je razmotriti koeficijent protoka. Prvi korak je utvrđivanje potrebnog protoka i dopuštenog pada tlaka za sistem. Nakon što su ovi parametri poznati, možete koristiti podatke ili empirijske jednadžbe proizvođača za odabir ventila s odgovarajućom CV vrijednosti.
Važno je razmotriti i druge faktore kao što su rejting tlaka ventila, rejting temperature i kompatibilnosti materijala. Ovi faktori mogu utjecati na performanse i izdržljivost ventila u određenoj aplikaciji. Na primjer, ako aplikacija uključuje tekućine visokog pritiska ili visokotemperaturne tekućine, morat ćete odabrati ventil sa odgovarajućim pritiskom i temperaturnim rejtingom.

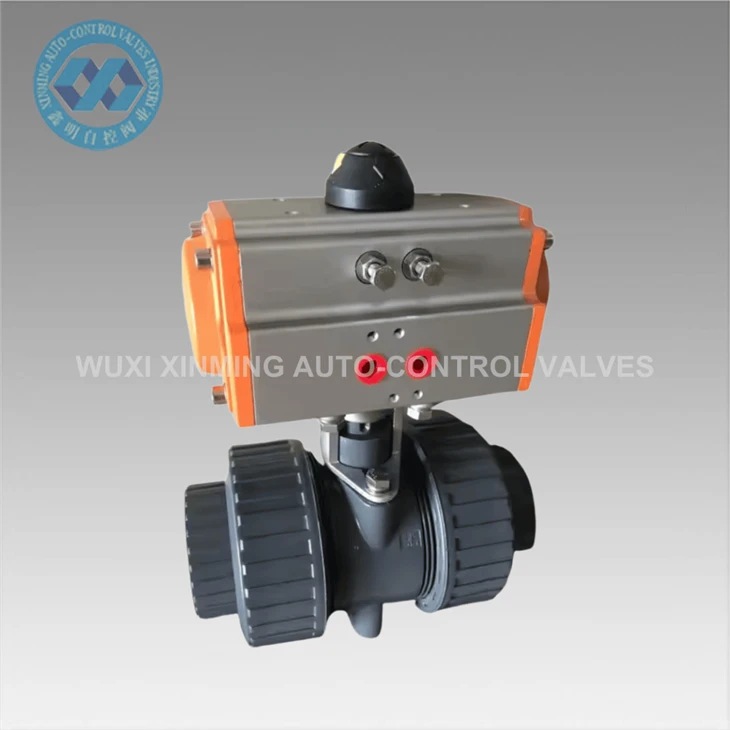

Kao pneumatski dobavljač kugličnog ventila nudimo širok spektar ventila s različitim koeficijentima protoka kako bismo ispunili različite potrebe naših kupaca. NašDvostruki sindikalni PVC kuglični ventil sa dvostrukim vršiteljnim pneumatskim aktuatorompopularan je izbor za aplikacije koje zahtijevaju otpornost na koroziju i pouzdanu kontrolu protoka. Ima visok koeficijent protoka, koji omogućava efikasan tekućini tekući čak i u velikim sistemima.
NašPneumatski pokretač od nehrđajućeg čelika prirubnica kuglasti ventilje još jedna odlična opcija za primjene u kojima su izdržljivost i otpor visokog pritiska su neophodni. Sadrži robustan dizajn i visoki koeficijent protoka, što ga čini pogodnim za različite industrijske primjene.
Za aplikacije koje zahtijevaju trosmjerna kontrola protoka, našaPneumatski aktivirani kuglični ventil od nehrđajućeg čelikaje gornji izbor. Nudi preciznu kontrolu protoka i visoki koeficijent protoka, osiguravajući efikasan rad u složenim cjevovodnim sustavima.
Zaključak
Zaključno, koeficijent protoka je vitalni parametar kada je u pitanju razumijevanje performansi pneumatskog kugličnog ventila. Igra ključnu ulogu u odabiru ventila, dizajnu sustava i kontrolu protoka. Razumijevanjem faktora koji utječu na koeficijent protoka i kako izračunati, inženjeri i dizajneri mogu donositi informirane odluke pri odabiru ventila za određenu aplikaciju.
Kao pneumatski dobavljač kugličnog ventila posvećeni smo pružanju našim kupcima visokokvalitetnim ventilima koji nude izvrsne performanse protoka. Ako imate bilo kakvih pitanja o koeficijentu protoka ili vam je potrebna pomoć u odabiru desnog ventila za svoju aplikaciju, molimo vas da nas kontaktirate. Imamo tim iskusnih inženjera koji vam mogu pružiti stručne savete i smernice. Radimo zajedno kako bismo osigurali da vaš sistem funkcioniše efikasno i pouzdano.
Reference
- Crane Co., "Protok tekućine kroz ventile, pribor i cijev", tehnički rad br. 410.
- ASME B16.34, "Ventili - prirubnički, navojni i zavarivanje."
- ISO 5167, "Mjerenje protoka tekućine pomoću otvora, mlaznica i venturi cijevi umetnuti u kružni križ - odjeljak vodovi koji rade pune."
