Kao dobavljač leptira WCB-a često nailazim na upite u vezi s protokom koeficijenta ovih ventila. Koeficijent protoka, obično označen kao CV, ključni je parametar u polju kontrole tečnosti. Služi kao mjerilo sposobnosti ventila za prolazak tekućine u određenim uvjetima. Razumijevanje koeficijenta protoka ventila WCB-a ključan je za inženjere, dizajnere sistema i kraj - podjednako korisnici, jer izravno utječe na performanse i efikasnost tekućih sistema.
Koji je koeficijent protoka (CV)?
Koeficijent protoka CV definiran je kao broj američkih galona u minuti (gpm) vode na 60 ° F koji će prolaziti kroz ventil sa padom pritiska 1 PSI preko ventila. Drugim riječima, kvantificira sposobnost ventila da omogući tekućinu da prođe. Veća vrijednost CV označava da ventil može proći veću količinu tekućine za zadani pad tlaka.
Za leptir WCB-a na koeficijent protoka utječe nekoliko faktora. Prvo, veličina ventila igra značajnu ulogu. Veći ventili veličine uglavnom imaju veće CV vrijednosti jer nude veći protočni prostor. Kako se prečnik ventila povećava, križ - sekcijski prostor kroz koji se tekućina može i povećati, omogućujući više tekućine da prođe po jedinici po jedinici.
Drugo, položaj diska ventila utječe na koeficijent protoka. Leptir ventil WCB radi okretanjem diska unutar tijela ventila. Kada je disk potpuno otvoren, ventil nudi najmanje otpornost na protok, a vrijednost CV-a je na svom maksimumu. Kako se disk postepeno zatvore, područje protoka je smanjeno, a vrijednost CV-a smanjuje se u skladu s tim.
Dizajn tijela ventila i diska također utječe na koeficijent protoka. Pa - dizajnirani WCB leptir ventili s pojednostavljenim oblicima mogu minimizirati ograničenja protoka i turbulencije, što rezultira većim CV vrijednostima. Uz to, materijal komponenti ventila može imati indirektan učinak na koeficijent protoka. Na primjer, ventil sa glatkim unutarnjim površinama imat će manje otpornosti na trenje na protok koji može doprinijeti relativno većoj vrijednosti CV-a.
Izračunavanje koeficijenta protoka ventila WCB leptira
Izračunavanje tačnog koeficijenta protoka od leptira WCB-a može biti složen proces. Obično uključuje laboratorijsko testiranje u kontroliranim uvjetima. Proizvođači obično provode testove na svojim ventilima kako bi odredili CV vrijednosti za različite veličine ventila i položaje diska. Te se vrijednosti tada pružaju u tehničkoj dokumentaciji ventila.
U nekim se slučajevima empirijske formule mogu koristiti za procjenu koeficijenta protoka. Jedna zajednička formula za procjenu žica leptira zasnovana je na veličini ventila i ispadi tlaka preko ventila. Međutim, ove formule su aproksimacije i možda nisu toliko precizniji kao stvarni rezultati ispitivanja.
Opći odnos između protoka (q), pad tlaka (Δp) i koeficijent protoka (CV) daje se sljedećim jednadžbi:
[Q = cv \ sqrt {\ frac {\ delta p} {sg}}]
Ako je Q je protok u GPM-u, Δp je pad tlaka preko ventila u PSI-u, a SG je specifična težina tečnosti. Za vodu na 60 ° F, sg = 1.
Važnost koeficijenta protoka u dizajnu sistema
Prilikom dizajniranja tekućinskog sistema koji uključuje leptir WCB, koeficijent protoka je ključno razmatranje. Pomaže inženjerima da odrede odgovarajuću veličinu ventila za određenu aplikaciju. Ako je CV vrijednost odabranog ventila preniska, ventil se možda neće moći nositi sa potrebnim protokom, što dovodi do prevelikog ispadi tlaka i smanjenu efikasnost sistema. S druge strane, ako je CV vrijednost previsoka, ventil se može precijeniti, što može rezultirati većim troškovima i potencijalnim operativnim pitanjima.
Na primjer, u sustavu distribucije vode tačna znanja o koeficijentu protoka od suštinskog je značaja za osiguravanje da se prava količina vode dostavlja u različite dijelove sustava. U postrojenju za preradu hemikala, protočni koeficijent ventila WCB-a ključan je za kontrolu protoka različitih hemikalija, održavajući odgovarajuće reakcijske uvjete i osiguravanje sigurnosti procesa.
Aplikacije i uloga koeficijenta protoka
WCB leptir ventili široko se koriste u raznim industrijama, uključujući pročišćavanje vode, nafte i plina, hemijsku obradu i HVAC sisteme. U svakoj od tih aplikacija, koeficijent protoka igra vitalnu ulogu.
U postrojenjima za pročišćavanje vode, WCB leptir ventili koriste se za kontrolu protoka vode tokom različitih procesa liječenja. Koeficijent protoka pomaže u reguliranju protoka kako bi se osiguralo da se voda učinkovito tretira. Na primjer, tijekom procesa filtracije, CV vrijednost ventila prilagođava se za održavanje dosljednog protoka kroz filtere, sprječavanje preko - ili ispod - filtracija.
U naftnoj i plinskoj industriji ovi ventili se koriste u cjevovodima za kontrolu protoka sirove nafte, prirodnog plina i rafiniranih proizvoda. Koeficijent protoka je kritičan za optimizaciju protoka ovih tekućina, minimiziranje gubitaka tlaka i osiguravanje sigurnog i efikasnog rada cjevovoda.
U postrojenjima za preradu kemikalija, WCB leptir ventili koriste se za rješavanje širokog spektra hemikalija. Koeficijent protoka koristi se za kontrolu preciznog iznosa kemikalija koje se dodaju reakcijama, osiguravajući kvalitetu i dosljednost konačnih proizvoda.
Srodni proizvodi i njihov značaj

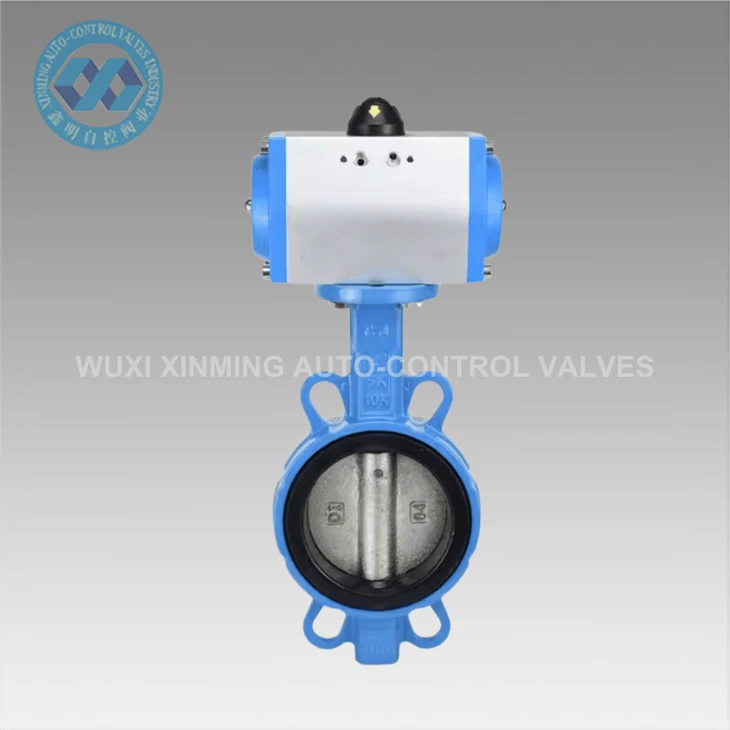

Kao dobavljač nudimo i niz povezanih proizvoda kao što suSS304 od nehrđajućeg čelika SS304 316L Pneumatski leptir leptir ventil. Ti su ventili izrađeni od visokokvalitetnog nehrđajućeg čelika koji pruža odličnu otpornost na koroziju. Pneumatsko aktiviranje omogućava preciznu kontrolu položaja diska ventila, koji zauzvrat utječe na koeficijent protoka. Podešavanjem pneumatskog pritiska, ventil se može otvoriti ili zatvoriti kako bi se postigao željeni protok.
ThePneumatski ventil leptira: ključna komponenta za optimalne performanse pneumatskog sistemaje još jedan važan proizvod u našem portfelju. Pneumatski leptir ventili poznati su po svojim brzim vremenima odgovora i pouzdanim operacijom. U pneumatskom sustavu koeficijent protoka ovih ventila ključan je za održavanje odgovarajuće ravnoteže zraka ili drugih gasova, osiguravajući efikasan rad cijelog sustava.

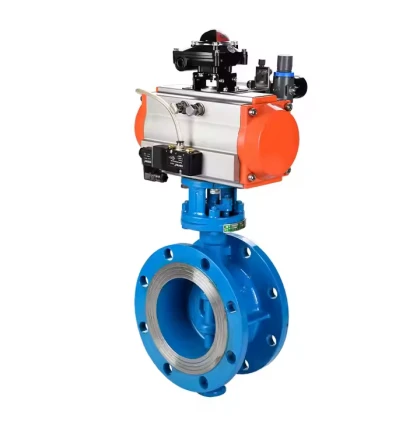

NašPneumatski sanitarni leptir ventil sa niskom stopom curenjaposebno je dizajniran za aplikacije u kojima je higijena od najveće važnosti, kao što su u industriji hrane i pića i farmaceutske proizvodnje. Stopa niske propuštanja osigurava da nema kontaminacije tečnosti koja se rukuje. Koeficijent protoka ovih ventila pažljivo je kalibriran kako bi zadovoljio specifični protočni zahtjevi ove industrije uz održavanje visokih nivoa čistoće.
Zaključak
Zaključno, koeficijent protoka leptira WCB-a je temeljni parametar koji značajno utječe na performanse tekućih sistema. Na njega utječu faktori kao što su veličina ventila, položaj diska i dizajna ventila. Razumijevanje koeficijenta protoka od suštinskog je značaja za pravilan izbor ventila i dizajn sustava.
Kao dobavljač leptira WCB-a i srodnih proizvoda, posvećeni smo pružanju visokog - kvalitetnih ventila s preciznim podacima koeficijenta protoka. Naši proizvodi dizajnirani su tako da ispunjavaju različite potrebe različitih industrija, osiguravajući optimalne performanse i efikasnost.
Ako su vam potrebni WCB leptir ventili ili bilo koji od naših srodnih proizvoda, ohrabrujemo vas da nas kontaktirate za nabavku i daljnje tehničke rasprave. Imamo tima stručnjaka koji vam mogu pomoći u odabiru desnog ventila za vašu konkretnu aplikaciju, uzimajući u obzir protočni koeficijent i druge važne faktore.
Reference
- TEHNIČKI PAPIR KRAN ART br. 410, "Flok tekućine kroz ventile, armature i cijevi".
- Udruženje i smjernice i smjernice i smjernice proizvođača ventila (VMA).
- Priručnik za hemijsku inženjere Perryja, relevantni odjeljci o tehnologiji protoka i ventila tekućine.
