Kada je u pitanju industrijska automatizacija i sistemi upravljanja, pneumatski aktuatori su kamen temeljac tehnologije. Kao pouzdani dobavljač pneumatskih aktuatora, često me pitaju o izlaznoj snazi ovih izvanrednih uređaja. Razumijevanje izlazne sile pneumatskog aktuatora je ključno za osiguranje da on može efikasno i sigurno obavljati svoju predviđenu funkciju u širokom rasponu primjena.
Osnove pneumatskih aktuatora
Prije nego što uđemo u izlaznu snagu, ukratko pogledajmo što je pneumatski aktuator. Pneumatski aktuator je uređaj koji pretvara energiju komprimiranog zraka u mehaničko kretanje. Obično se sastoji od cilindra, klipa i ventila. Kada se komprimirani zrak uvede u jednu stranu klipa, on stvara pritisak, koji uzrokuje kretanje klipa, stvarajući linearno ili rotacijsko kretanje ovisno o dizajnu aktuatora.
Pneumatski aktuatori se široko koriste u raznim industrijama, uključujući proizvodnju, automobilsku, prehrambenu i farmaceutsku, zbog svoje jednostavnosti, pouzdanosti i isplativosti. Mogu se naći u aplikacijama kao što su ventili za otvaranje i zatvaranje, pokretne transportne trake i robotske ruke za upravljanje.
Faktori koji utječu na izlaznu snagu pneumatskih aktuatora
Izlazna snaga pneumatskog aktuatora određena je nekoliko ključnih faktora:
Pritisak vazduha
Najznačajniji faktor koji utiče na izlaznu snagu je pritisak vazduha koji se primenjuje na aktuator. Prema Pascalovom zakonu, sila koja djeluje na klip pneumatskog aktuatora je direktno proporcionalna pritisku komprimiranog zraka i površini poprečnog presjeka klipa. Matematički, formula za silu (F) u pneumatskom aktuatoru linearnog djelovanja je F = P × A, gdje je P tlak zraka, a A površina poprečnog presjeka klipa.
Na primjer, ako imamo pneumatski aktuator sa prečnikom klipa od 50 mm (što daje površinu poprečnog presjeka (A=\pi\times(\frac{50}{2})^2=\frac{\pi\times25^2}{1000^2}\ m^2\približno 0,00196 bara primjenjuje se pritisak zraka 6 bara) (600.000 Pa), izlazna sila se može izračunati kao (F = 600000\ puta 0,00196 = 1176\ N).
Kao dobavljač nudimo pneumatske aktuatore koji mogu raditi u različitim rasponima tlaka. Primjene pod visokim pritiskom mogu zahtijevati aktuatore posebno dizajnirane za rukovanje povišenim pritiscima kako bi se osigurala optimalna izlazna sila i sigurnost. Možete pronaći našePodešavanje opsega punog ugla 180 stepeni Pneumatski aktuator, koji je pogodan za različite scenarije pritiska i može pružiti pouzdan izlaz sile za zadatke podešavanja ugla.
Piston Area
Kao što je spomenuto u gornjoj formuli, površina poprečnog presjeka klipa također igra ključnu ulogu u određivanju izlazne sile. Veća površina klipa rezultirat će većom izlaznom silom za isti tlak zraka. Aktuatori sa većim klipovima se često koriste u aplikacijama koje zahtevaju veliku snagu, kao što su teške industrijske mašine.

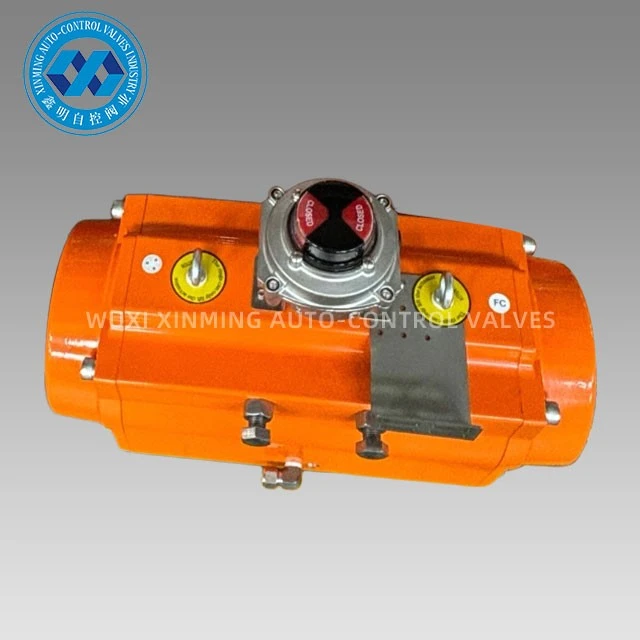

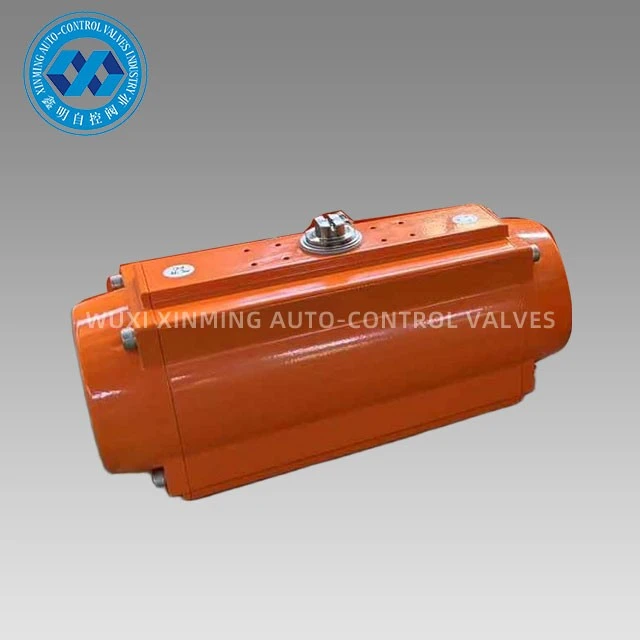

Neke aplikacije mogu imati ograničen prostor, što ograničava veličinu klipa. U takvim slučajevima možemo preporučiti aktuatore manjih dimenzija sa optimizovanim dizajnom za postizanje potrebne snage u datom prostoru. NašPogon na zrakserija nudi različite veličine i konfiguracije klipova kako bi zadovoljila različite zahtjeve primjene.
Trenje i efikasnost
Trenje unutar aktuatora može smanjiti efektivnu izlaznu snagu. Trenje može nastati između klipa i zida cilindra, u zaptivkama i u pokretnim dijelovima aktuatora. Kako bi se trenje svelo na minimum, neophodni su visokokvalitetni materijali i precizna proizvodnja.
Efikasnost aktuatora takođe utiče na izlaznu snagu. Manje efikasan aktuator će potrošiti dio energije iz komprimovanog zraka, što će rezultirati nižom izlaznom silom od očekivane. NašPouzdani i izdržljivi pneumatski aktuatoridizajnirani su s naprednim inženjeringom i visokokvalitetnim komponentama kako bi se minimiziralo trenje i maksimizirala efikasnost, osiguravajući da izvučete maksimum iz raspoloživog tlaka zraka.
Proračun izlazne sile za različite tipove pneumatskih aktuatora
Linearni pneumatski aktuatori
Kao što je ranije opisano, izlazna sila linearnog pneumatskog aktuatora izračunava se pomoću formule (F = P\ puta A). Smjer sile je duž ose kretanja klipa. Prilikom odabira linearnog aktuatora važno je uzeti u obzir ne samo potrebnu silu već i dužinu hoda, što je udaljenost koju klip može prijeći.
Rotacioni pneumatski aktuatori
Za rotacijske pneumatske aktuatore, izlaz se obično mjeri u smislu obrtnog momenta. Obrtni moment je sila rotacije koja uzrokuje rotaciju objekta. Izlazni obrtni moment rotacionog pneumatskog aktuatora zavisi od pritiska vazduha, efektivnog radijusa rotacionog dela aktuatora i mehaničkog dizajna aktuatora.
Formula za moment (T) je (T = F\ puta r), gdje je F sila koja djeluje okomito na polumjer r. U rotacionom pneumatskom aktuatoru, sila se generiše kretanjem unutrašnjih komponenti izazvanim pritiskom, a radijus je povezan sa dizajnom rotacionog mehanizma aktuatora.
Važnost tačnog određivanja izlazne sile
Precizno određivanje izlazne sile pneumatskog aktuatora neophodno je iz nekoliko razloga. Prvo, osigurava da aktuator može izvršiti svoj predviđeni zadatak. Na primjer, u aplikaciji za otvaranje ventila, ako je izlazna sila aktuatora preniska, ventil se možda neće potpuno otvoriti, što dovodi do smanjenog protoka ili kvara.
Drugo, pomaže u odabiru pravog aktuatora za primjenu. Predimenzioniranje aktuatora može dovesti do povećanih troškova, kako u smislu početne nabavne cijene tako i potrošnje energije potrebne za rad aktuatora. S druge strane, nedovoljno dimenzioniranje može dovesti do prijevremenog habanja i kvara aktuatora.
Zahtjevi primjene i izlazne sile
Različite aplikacije imaju različite zahtjeve za izlaznom silom. U automobilskoj industriji, pneumatski aktuatori se koriste u montažnim linijama za zadatke kao što su zatezanje vijaka. Ove aplikacije obično zahtijevaju relativno veliku snagu kako bi se osiguralo pravilno pričvršćivanje.
U industriji hrane i pića, pneumatski aktuatori se koriste za zadatke kao što su otvaranje i zatvaranje mašina za pakovanje. Zahtjevi za silom u ovim primjenama su obično niži, ali preciznost i pouzdanost su od ključne važnosti za osiguranje kvaliteta i sigurnosti proizvoda.
Naša uloga dobavljača pneumatskih pokretača
Kao dobavljač pneumatskih aktuatora, razumijemo važnost pružanja tačnih informacija o izlaznoj sili našim klijentima. Nudimo sveobuhvatan asortiman pneumatskih aktuatora, svaki pažljivo dizajniran i testiran kako bi zadovoljio specifične zahtjeve izlazne sile.
Naš tim stručnjaka može vam pomoći da odaberete pravi aktuator za vašu primjenu. Uzimamo u obzir faktore kao što su potrebna izlazna snaga, dužina hoda, radno okruženje i budžet da bismo preporučili najprikladniji proizvod.
Ako ste u procesu odabira pneumatskog aktuatora za svoj projekt, preporučujemo vam da nas kontaktirate za daljnju raspravu. Posvećeni smo pružanju visokokvalitetnih proizvoda i odlične korisničke usluge kako bismo vam pomogli da postignete svoje ciljeve automatizacije. Bilo da vam treba aPodešavanje opsega punog ugla 180 stepeni Pneumatski aktuator, anPogon na zrak, ili aPouzdani i izdržljivi pneumatski aktuatori, naš tim je tu da vas podrži na svakom koraku.
Reference
- "Pneumatic Systems Handbook", Peter Nachtwey
- "Industrijska automatizacija: Principi i primjene", Patrick W. Tretter
