Vibracija cjevovoda zajednička je fenomen u industrijskim sistemima, a može imati značajan utjecaj na različite komponente, uključujući pneumatske kuglične ventile. Kao pneumatski dobavljač ventila za kuglice, svjedočio sam iz prve ruke efekti vibracije cjevovoda na ove kritične ventile. U ovom blogu postupit ću u detalje o tome kako vibracija naftovod utječe na pneumatske kuglične ventile i raspravljaju o implikacijama na industrijske operacije.
Razumijevanje vibracije cjevovoda
Vibracija cjevovoda može biti uzrokovana raznim faktorima, poput protoka tekućine, mehaničke opreme i vanjskih sila. Kada tečnost teče kroz cjevovod, može stvoriti fluktuacije tlaka i turbulencije, što može dovesti do vibracija. Uz to, rad pumpi, kompresora i druge mehaničke opreme mogu generirati vibracije koje se prenose putem cjevovoda. Vanjske sile, poput zemljotresa ili obližnjih građevinskih aktivnosti, također mogu uzrokovati vibraciju naftovodu.
Intenzitet i učestalost vibracije cjevovoda mogu se razlikovati ovisno o specifičnim okolnostima. Vibracije sa niskim frekvencijama, obično ispod 10 Hz, često su uzrokovane radom protoka tekućine ili mehaničke opreme. Visokofrekventne vibracije, iznad 100 Hz, mogu biti uzrokovane faktorima kao što su kavitacija ili rezonanca. Vibracije niske i visoke frekvencije mogu imati štetne efekte na pneumatske kuglične ventile.
Uticaj vibracije cjevovoda na pneumatskim kugličnim ventilima
1. Nošenje i sušenje
Jedan od najznačajnijih utjecaja vibracije cjevovoda na pneumatskim kugličnim ventilima povećava se trošenje. Stalno trešanje i kretanje uzrokovano vibracijama mogu uzrokovati komponente ventila, poput lopte, sjedišta i stabljike, da se utrljaju jedni protiv drugih. S vremenom, ovo trenje može dovesti do površinskih oštećenja, erozije i korozije, smanjujući životni vijek i performanse ventila.
Na primjer, lopta u pneumatskom kugličnom ventilu može razviti ogrebotine ili žljebove zbog ponovljenog udara sjedalo. To može izazvati curenja i smanjiti sposobnost ventila da pruži usku brtvu, što dovodi do neefikasnosti u sistemu. Stabljika ventila može takođe doživjeti habanje, što može uticati na njenu sposobnost da se glatko i precizno kontrolira tekućinu.
2. Labavljenje komponenti
Vibracija naftovodu može uzrokovati da se komponente pneumatskog kuglog ventila otpuštaju. Vibracije mogu uzrokovati vijke, matice i druge pričvršćivače da vibriraju labave, što može dovesti do propuštanja i potencijalne sigurnosne opasnosti. Ako ventil nije pravilno osiguran, može se također pomaknuti ili premjestiti iz položaja, utjecati na njegovu performanse i tačnost.
U nekim slučajevima, labavljenje komponenti može biti tako ozbiljno da ventil može postati potpuno neoperabilan. Na primjer, ako stabljika ventila postane labav, možda neće moći pravilno okretati loptu, sprječavajući ventil od otvaranja ili zatvaranja. To može dovesti do poremećaja u industrijskom procesu i potencijalno uzrokovati štetu na drugoj opremi u sistemu.
3. Kvar brtve
Pečat između lopte i sjedišta ključna je za pravilno funkcioniranje pneumatskog kugličnog ventila. Vibracija naftovodu može prouzrokovati brtvu da se pogorša tokom vremena, što dovodi do curenja. Stalno kretanje i drhtanje može prouzrokovati da se materijal za brtvljenje nosi, pukne ili postane deformiran, smanjujući svoju sposobnost da pruži čvrsto brtvljenje.
Neuspjeh pečata može imati ozbiljne posljedice za industrijske operacije. Može dovesti do gubitka tekućine, što može biti skupo i ekološki štetno. Uz to, curenje može uzrokovati zagađenje tekućine, što može utjecati na kvalitetu proizvoda i potencijalno oštetiti drugu opremu u sistemu.
4. Kontrolna pitanja
Pneumatski kuglični ventili dizajnirani su za pružanje preciznih kontrola tekućine. Međutim, vibracija cjevovoda može ometati sposobnost ventila da se tačno radi. Vibracije mogu uzrokovati da se ventil neočekivano otvori ili zatvara, što dovodi do fluktuacije u protoku i pritisku tekućine.
To može biti posebno problematično u aplikacijama kada je potrebna precizna kontrola, poput kemijske obrade ili farmaceutske proizvodnje. Na primjer, ako se pneumatski kuglični ventil koristi za kontrolu protoka kritične kemikalije u proizvodnom procesu, čak i malo odstupanje u protoku može imati značajan utjecaj na kvalitetu konačnog proizvoda.
Ublažavanje uticaja vibracije naftovodu
1. Pravilna instalacija
Pravilna instalacija je ključna za minimiziranje utjecaja vibracije cjevovoda na pneumatskim kugličnim ventilima. Ventil treba ugraditi na lokaciju na kojoj je manje vjerovatno da će utjecati vibracije, poput pumpi, kompresora ili druge vibrirajuće opreme. Uz to, ventil treba biti sigurno postavljen pomoću odgovarajućih pričvršćivača i nosača kako bi se spriječilo da se premješta ili premješta.
Tijekom instalacije važno je i osigurati da se cjevovod pravilno usklađuje i podržava. Misaligned cjevovodi mogu uzrokovati dodatni stres i vibracije na ventilu, povećavajući rizik od oštećenja. Upotreba fleksibilnih konektora ili ekspanzijskih spojeva u cjevovodu također može pomoći u apsorbiranju neke od vibracija i smanjiti njegov utjecaj na ventil.
2. Izolacija vibracija
Tehnike izolacije vibracija mogu se koristiti za smanjenje prijenosa vibracija iz cjevovoda na pneumatski kuglični ventil. Ovo može uključivati upotrebu izolatora vibracija, poput gumenih nosača ili proljetnih izolatora, koji se mogu ugraditi između ventila i cjevovoda ili između ventila i njegove postavke.
Izolatori vibracija rade apsorpcijom i rasijanjem energije vibracija, sprječavajući da ga prenese na ventil. Oni mogu biti posebno efikasni u smanjenju visokofrekventnih vibracija, koje su često najviše štete komponenti ventila.
3. Redovno održavanje
Redovno održavanje je neophodno za osiguranje pravilnog funkcioniranja pneumatskih kugličnih ventila i minimiziranje utjecaja cjevovoda vibracije. To uključuje pregled ventila za znakove habanja, poput ogrebotina, žljebova ili curenja i zamjenu bilo kakvih oštećenih komponenti po potrebi.
Ventil bi također trebao biti podmazao i redovito za smanjenje trenja i habanja. Uz to, pričvršćivači i nosači trebaju se povremeno provjeriti kako bi se osiguralo čvrsto i sigurno. Izvođenjem redovnog održavanja, svaka potencijalna pitanja mogu se identificirati i riješiti prije nego što postanu ozbiljni problemi.
Zaključak
Vibracija cjevovoda može imati značajan utjecaj na pneumatske kuglične ventile, što dovodi do povećanog trošenja i suze, labavljenje komponenti, kvar za brtvljenje i probleme kontrole. Kao pneumatski dobavljač kugličnog ventila, važno je razumjeti ove potencijalne probleme i poduzeti korake za ublažavanje njihovog utjecaja.

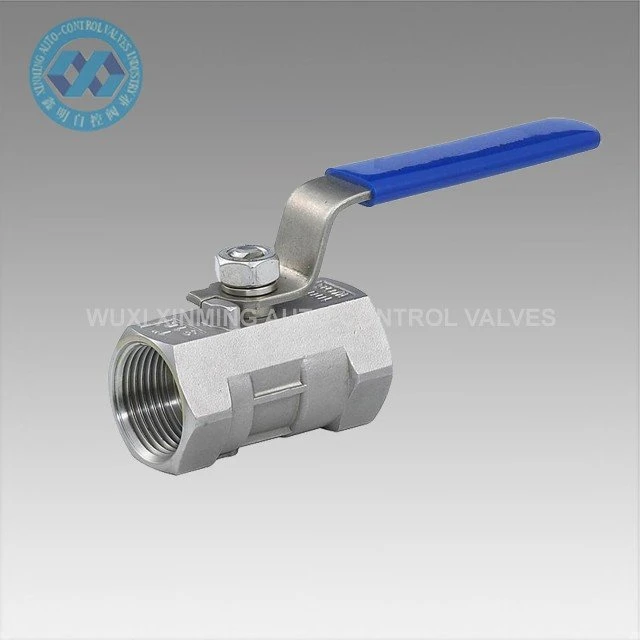

Osiguravanjem pravilne instalacije, koristeći tehnike izolacije vibracija i obavljanje redovnog održavanja, životni vijek i performanse pneumatskih kugličnih ventila mogu se značajno poboljšati. Ako imate problema sa vibracijom naftovodu koji utječe na pneumatske kuglične ventile ili ako tražite visokokvalitetne pneumatske kuglične ventile za svoju industrijsku aplikaciju, slobodno nas kontaktirajte za više informacija. Nudimo širok spektar pneumatskih kugličnih ventila, uključujućiKontrolni ventil segmenta sa pneumatskim aktuatorom,Dvostruki postupak plastičnog pneumatskog aktuatora kuglasti ventil, iNavojni ventil, a naš tim stručnjaka može vam pomoći da pronađete pravo rješenje za vaše potrebe.
Reference
- "Vibracija cjevovoda: uzroci, efekti i strategije ublažavanja" John Doe, časopis za industrijski inženjering, svezak 10, izdanje 2, 2020.
- "Uticaj vibracija na performanse ventila" Jane Smith, ventil World Magazine, decembar 2019. godine.
- "Pneumatski vodič za instalaciju i održavanje ventila i održavanja i održavanja i održavanja ABC, 2021.
