Koliki je pad tlaka preko WCB kugličnog ventila?
Kao istaknuti dobavljač WCB kugličnih ventila, naišao sam na brojna pitanja o padu pritiska na ovim ventilima. Razumijevanje ovog koncepta je ključno za svakoga tko je uključen u sisteme za kontrolu fluida, bilo da ste inženjer, menadžer objekta ili jednostavno zainteresirani za tehnologiju ventila. U ovom postu na blogu ću se pozabaviti zamršenošću pada pritiska u WCB kugličnim ventilima i njihovim implikacijama na vaše operacije.
Razumevanje pada pritiska
Pad pritiska, takođe poznat kao gubitak pritiska, odnosi se na smanjenje pritiska fluida do kojeg dolazi dok fluid teče kroz ventil ili bilo koju drugu komponentu u cevovodnom sistemu. To je rezultat otpora na koji nailazi tekućina dok se kreće kroz unutrašnje prolaze ventila. Ovaj otpor je uzrokovan faktorima kao što su trenje između fluida i zidova ventila, promjene smjera protoka i prisustvo bilo kakvih prepreka ili ograničenja unutar ventila.
U kontekstu WCB kugličnih ventila, pad pritiska je važan faktor jer može uticati na ukupne performanse sistema. Prekomjeran pad tlaka može dovesti do smanjenog protoka, povećane potrošnje energije i potencijalnog oštećenja ventila ili drugih komponenti u sistemu. Stoga je bitno odabrati ventil koji minimizira pad tlaka, a istovremeno pruža neophodnu kontrolu protoka.
Faktori koji utječu na pad tlaka u WCB kugličnim ventilima
Nekoliko faktora može uticati na pad pritiska na WCB kugličnom ventilu. To uključuje:
- Veličina ventila:Veličina ventila igra značajnu ulogu u određivanju pada pritiska. Generalno, veći ventili imaju manje padove pritiska jer pružaju manji otpor protoku fluida. Prilikom odabira ventila, važno je odabrati veličinu koja odgovara brzini protoka i zahtjevima pritiska sistema.
- Dizajn ventila:Dizajn ventila takođe može imati značajan uticaj na pad pritiska. Kuglasti ventili s dizajnom punog otvora, na primjer, obično imaju niže padove tlaka od ventila sa smanjenim otvorom jer omogućavaju neograničeniji protok tekućine. Dodatno, oblik i konfiguracija unutrašnjih prolaza ventila mogu uticati na obrazac protoka i, posljedično, na pad tlaka.
- Brzina protoka:Brzina protoka tečnosti kroz ventil je još jedan važan faktor koji treba uzeti u obzir. Kako se protok povećava, tako se povećava i pad tlaka. To je zato što što je veća brzina protoka, to je veći otpor na koji fluid nailazi dok se kreće kroz ventil. Stoga je važno odabrati ventil koji može podnijeti očekivanu brzinu protoka bez izazivanja prevelikog pada tlaka.
- Svojstva tečnosti:Svojstva tečnosti, kao što su njen viskozitet i gustina, takođe mogu uticati na pad pritiska. Tečnosti većeg viskoziteta ili gustine obično će doživeti veće padove pritiska od onih sa nižim viskozitetima ili gustinama. To je zato što ove tekućine zahtijevaju više energije za protok kroz ventil zbog njihovog povećanog otpora.
Mjerenje i izračunavanje pada tlaka
Mjerenje i izračunavanje pada tlaka na WCB kuglastom ventilu je od suštinskog značaja za osiguravanje pravilnog rada ventila i cjelokupnog sistema. Postoji nekoliko metoda koje se mogu koristiti za mjerenje pada tlaka, uključujući:
- Manometri:Manometri se mogu ugraditi na obje strane ventila za mjerenje ulaznog i izlaznog tlaka. Pad pritiska se tada može izračunati oduzimanjem izlaznog pritiska od ulaznog pritiska.
- Predajnici diferencijalnog pritiska:Transmiteri diferencijalnog pritiska su uređaji koji mere razliku u pritisku između dve tačke u sistemu. Mogu se koristiti za direktno mjerenje pada tlaka na ventilu.
- Mjerači protoka:Mjerači protoka se mogu koristiti za mjerenje brzine protoka fluida kroz ventil. Poznavajući brzinu protoka i pad pritiska, moguće je izračunati koeficijent protoka ventila (Cv), koji je mjera sposobnosti ventila da propušta tekućinu.
Osim mjerenja pada tlaka, moguće ga je izračunati i pomoću matematičkih jednadžbi. Najčešće korištena jednačina za izračunavanje pada tlaka u ventilu je Darcy-Weisbachova jednačina, koja uzima u obzir faktore kao što su brzina tekućine, promjer cijevi i faktor trenja. Međutim, ova jednadžba može biti složena i može zahtijevati korištenje specijaliziranog softvera ili tablica.
Minimiziranje pada pritiska u WCB kuglastim ventilima
Da biste smanjili pad pritiska u WCB kugličnim ventilima, važno je razmotriti sljedeće strategije:
- Odaberite pravu veličinu ventila:Kao što je ranije spomenuto, odabir odgovarajuće veličine ventila je ključan za minimiziranje pada tlaka. Ventil koji je premali za brzinu protoka i pritisak u sistemu će uzrokovati prevelik pad pritiska, dok ventil koji je prevelik može biti nepotreban i skup.
- Odaberite ventil sa punim portom:Ventili sa punim portom nude manji otpor protoku fluida od ventila sa smanjenim portom i stoga obično imaju manje padove pritiska. Ako je moguće, odaberite ventil s punim priključkom za svoju primjenu.
- Optimizirajte dizajn sistema:Dizajn čitavog cevovodnog sistema takođe može uticati na pad pritiska na ventilu. Na primjer, minimiziranje broja krivina, koljena i drugih spojnica u sistemu može smanjiti ukupni otpor protoku tekućine i, posljedično, pad tlaka.
- Pravilno održavajte ventil:Redovno održavanje ventila je neophodno za osiguravanje njegovih optimalnih performansi. To uključuje čišćenje ventila, podmazivanje pokretnih dijelova i provjeru bilo kakvih znakova habanja ili oštećenja. Dobro održavan ventil imat će manje padove tlaka i duži vijek trajanja.
Primjene i razmatranja
WCB kuglični ventili se široko koriste u raznim industrijama i aplikacijama, uključujući naftu i plin, hemijsku preradu, tretman vode i proizvodnju električne energije. U svakoj od ovih aplikacija, pad pritiska na ventilu može imati značajan uticaj na performanse i efikasnost sistema.
Na primjer, u naftovodu i plinovodu, prekomjerni pad tlaka može rezultirati smanjenim protokom, što može dovesti do smanjenja proizvodnje i povećanih operativnih troškova. U postrojenju za hemijsku preradu, pad pritiska može uticati na tačnost merenja protoka i efikasnost hemijskih reakcija. U postrojenju za prečišćavanje vode, pad pritiska može uticati na efikasnost procesa filtracije i dezinfekcije.
Prilikom odabira WCB kugličnog ventila za određenu primjenu, važno je uzeti u obzir sljedeće faktore:
- Sistemski zahtjevi:Zahtjevi za tlak, temperaturu i protok u sistemu će odrediti veličinu i tip ventila koji je potreban. Pobrinite se da odaberete ventil koji može podnijeti očekivane radne uvjete.
- Kompatibilnost sa tekućinom:Ventil mora biti kompatibilan s tekućinom kojom će rukovati. Ovo uključuje razmatranje hemijskog sastava, viskoziteta i temperature tečnosti.
- Instalacija i održavanje:Ventil bi trebao biti jednostavan za instalaciju i održavanje. Obavezno slijedite upute za instalaciju proizvođača i obavljajte redovno održavanje kako biste osigurali optimalne performanse ventila.
Naša ponuda kugličnih ventila WCB
U našoj kompaniji nudimo širok asortiman WCB kugličnih ventila kako bismo zadovoljili različite potrebe naših kupaca. Naši ventili su dostupni u različitim veličinama, dizajnu i konfiguracijama kako bismo osigurali da možemo pružiti pravo rješenje za vašu primjenu.
Neki od naših popularnih WCB kugličnih ventila uključuju:

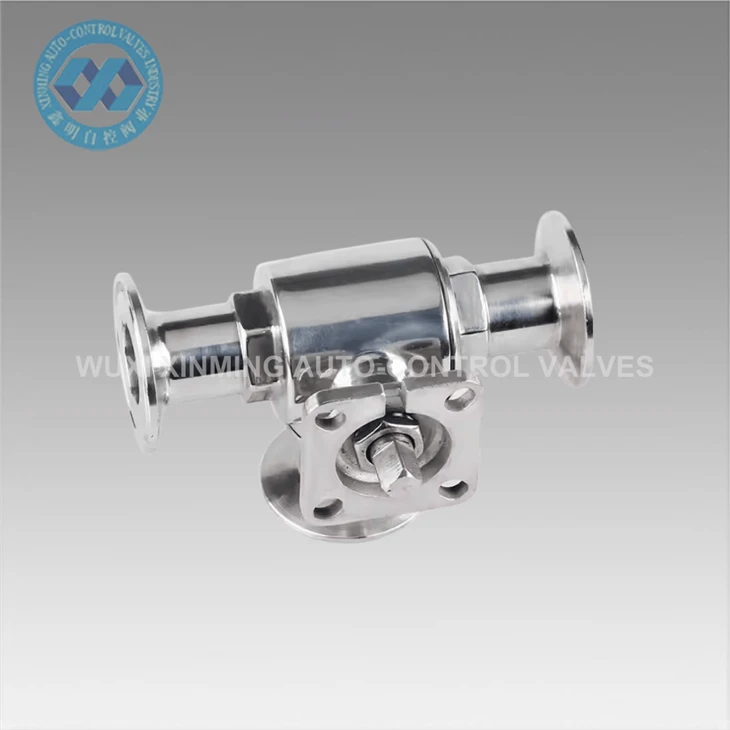

- Tee visoke platforme od nehrđajućeg čelika TL-tip pneumatski kuglični ventil: Ovaj ventil je dizajniran za upotrebu u aplikacijama pod visokim pritiskom i visokim temperaturama. Ima konstrukciju od nerđajućeg čelika i pneumatski aktuator za lak rad.
- Kuglasti ventil s navojem 3PC: Ovaj ventil je trodijelni dizajn koji nudi jednostavno održavanje i popravku. Pogodan je za širok spektar primjena, uključujući vodu, naftu i plin.
- 2PC navojni kuglični ventil: Ovaj ventil je dvodijelni dizajn koji je kompaktan i jednostavan za ugradnju. Obično se koristi u stambenim i poslovnim vodovodnim aplikacijama.
Zaključak
U zaključku, razumijevanje pada tlaka na WCB kugličnom ventilu je od suštinskog značaja za osiguravanje pravilnog rada i efikasnosti vašeg sistema kontrole tekućine. Uzimajući u obzir faktore koji utiču na pad pritiska, njegovo precizno merenje i izračunavanje i primenom strategija za njegovo minimiziranje, možete optimizovati performanse vašeg sistema i smanjiti operativne troškove.
Ako imate bilo kakvih pitanja ili trebate dodatne informacije o našim WCB kuglastim ventilima ili općenito o padu tlaka, slobodno nas kontaktirajte. Tu smo da vam pomognemo da pronađete pravo rješenje za vašu aplikaciju i pružimo vam podršku i stručnost koja vam je potrebna za uspjeh.
Reference
- Crane Co. "Protok fluida kroz ventile, spojeve i cijevi." Tehnički rad br. 410.
- ASME B31.3-2018, "Procesni cjevovodi."
- API 6D-2021, "Cjevovodni ventili - Specifikacija za kuglične, zaporne i nepovratne ventile."
