Hod klipa u elektromagnetnom ventilu od 24 V je kritičan parametar koji značajno utiče na performanse i funkcionalnost ventila. Kao pouzdani dobavljač elektromagnetnih ventila od 24 V, dobro sam upućen u zamršenosti ove komponente i njenog utjecaja na cjelokupni rad ventila.
Razumijevanje osnova 24V elektromagnetnog ventila
Elektromagnetni ventil od 24 V je elektromehanički uređaj koji kontrolira protok tekućina ili plinova. Sastoji se od zavojnice, klipa i tijela ventila. Kada se električna struja od 24 volta dovede na zavojnicu, ona stvara magnetsko polje. Ovo magnetsko polje privlači klip, koji se zatim kreće da otvori ili zatvori ventil, dozvoljavajući ili blokirajući protok medija.
Šta je udar klipa?
Hod klipa se odnosi na udaljenost koju klip prelazi unutar elektromagnetnog ventila kada je zavojnica pod naponom. Mjeri se od potpuno zatvorenog položaja do potpuno otvorenog položaja. Dužina hoda je pažljivo projektovana karakteristika, određena zahtjevima dizajna ventila i specifičnom primjenom za koju je namijenjen.
Faktori koji utiču na udar klipa
Coil Design
Dizajn zavojnice solenoida igra ključnu ulogu u određivanju hoda klipa. Dobro dizajnirana zavojnica može generirati jako i uniformno magnetsko polje. Broj zavoja u zavojnici, mjerač žice i vrsta materijala jezgre utječu na proizvedenu magnetnu silu. Jače magnetsko polje može pokrenuti klip na veću udaljenost, što rezultira dužim hodom. Na primjer, zavojnica s većim brojem zavoja i visokokvalitetnim feromagnetnim jezgrom može generirati snažnije magnetsko polje, omogućavajući duži hod klipa.
Spring Force
Većina elektromagnetnih ventila opremljena je povratnom oprugom. Opruga je odgovorna za vraćanje klipa u prvobitni položaj kada je zavojnica isključena. Krutost opruge, poznata kao konstanta opruge, utiče na hod klipa. Čvrsta opruga zahteva više sile od magnetnog polja da bi je stisnula i pomerila klip. Stoga, ako je opruga previše kruta, može ograničiti hod klipa. S druge strane, vrlo slaba opruga može uzrokovati prelako otvaranje ili zatvaranje ventila, što dovodi do nedosljednih performansi.
Dizajn kućišta ventila
Unutrašnji dizajn tijela ventila također utiče na hod klipa. Veličina i oblik komore u kojoj se klip kreće, kao i protočni prolazi, mogu uticati na kretanje klipa. Telo ventila sa dobro optimizovanim dizajnom komore omogućava glatko i neograničeno kretanje klipa, maksimizirajući raspoloživi hod. Dodatno, mehanizam za brtvljenje unutar tijela ventila može utjecati na hod. Ako su zaptivke previše zategnute ili neusklađene, mogu stvoriti dodatni otpor, smanjujući efektivni hod klipa.
Važnost udarca klipa
Kontrola protoka
Hod klipa direktno utiče na brzinu protoka medija kroz ventil. Duži hod općenito omogućava veći otvor na ventilu, što rezultira većom brzinom protoka. U aplikacijama gdje je potrebna precizna kontrola protoka, kao što je industrijska automatizacija ili medicinska oprema, pravilan hod klipa je od suštinskog značaja. Na primjer, u sistemu za doziranje hemikalija, hod klipa mora biti precizno kalibriran kako bi se osigurala ispravna količina hemikalije.
Vrijeme odgovora
Hod klipa takođe utiče na vreme odziva elektromagnetnog ventila. Kraći hod tipično znači da se klip može brže kretati između otvorene i zatvorene pozicije, što rezultira bržim vremenom odziva. U aplikacijama u kojima je potreban brz ciklus uključivanja i isključivanja, kao što su pneumatski kontrolni sistemi, kraći hod može poboljšati ukupne performanse sistema.
Različite vrste elektromagnetnih ventila od 24 V i njihovi hodi klipa
Elektromagnetski ventili direktnog djelovanja
U elektromagnetnim ventilima direktnog djelovanja, klip direktno kontrolira protok medija. Ovi ventili obično imaju relativno kratak hod klipa jer magnetna sila koju stvara zavojnica treba da direktno savlada pritisak medija. Kratak hod omogućava brz i pouzdan rad, što ih čini pogodnim za aplikacije sa niskim do srednjim protokom i pritiscima.
Pilotski upravljani elektromagnetni ventili
Pilotski upravljani elektromagnetni ventili koriste mali pilot ventil za kontrolu protoka glavnog ventila. Klip u ventilu kojim upravlja pilot obično ima duži hod u poređenju sa ventilom direktnog dejstva. To je zato što pilot ventil stvara razliku pritiska koja pomaže da se klip glavnog ventila pomeri. Pilotski ventili su pogodni za aplikacije sa visokim protokom i pritiscima.
Primjene zasnovane na udaru klipa
Industrial Automation
U industrijskoj automatizaciji, 24V elektromagnetni ventili se široko koriste za kontrolu protoka zraka, vode i drugih fluida. Ventili s različitim hodom klipa biraju se na osnovu specifičnih zahtjeva procesa automatizacije. Na primjer, u sustavu transportera koji koristi pneumatske aktuatore, elektromagnetni ventil s kratkim hodom i brzim vremenom odziva može se koristiti za brzu kontrolu kretanja aktuatora.
Tretman vode
U postrojenjima za prečišćavanje vode, 24V elektromagnetni ventili se koriste za kontrolu protoka vode, hemikalija i drugih fluida. Ventili s dužim hodom klipa mogu biti poželjniji u aplikacijama gdje su potrebne velike brzine protoka, kao što je distribucija tretirane vode.
Srodni proizvodi u našem portfelju

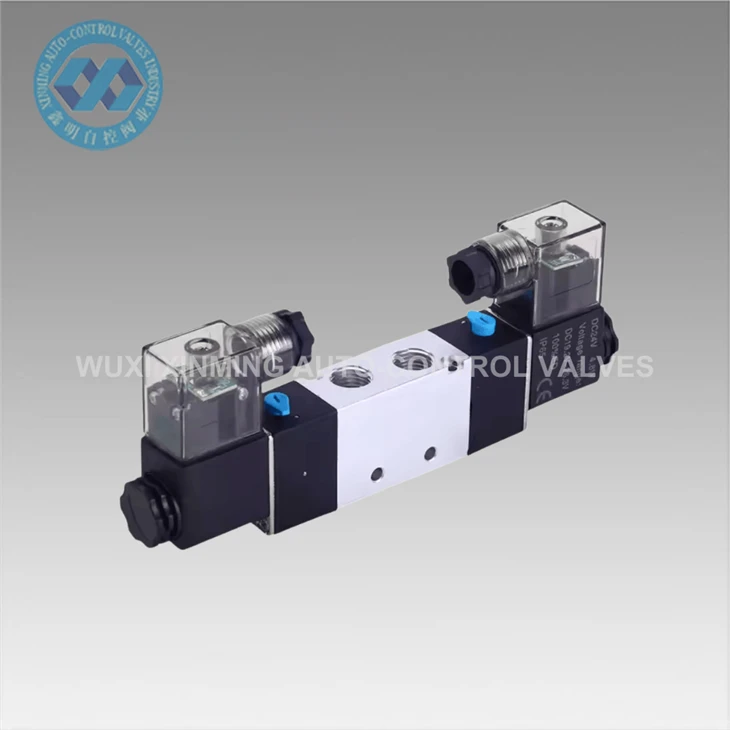

Kao dobavljač 24V elektromagnetnih ventila, nudimo i niz srodnih proizvoda. Za one kojima su možda potrebne različite opcije napona, imamo220V solenoidni ventil. NašDugotrajni pneumatski elektromagnetni ventil za kontrolu zrakaje dizajniran za dugotrajan, pouzdan rad u pneumatskim sistemima. Osim toga, theVisoke performanse dva - petosmjerni pneumatski elektromagnetski ventil s električnim zavojnicamapruža odlične performanse za složene aplikacije pneumatskog upravljanja.
Kontakt za kupovinu i konsultacije
Ako su vam potrebni 24V elektromagnetni ventili ili imate bilo kakva pitanja u vezi hoda klipa ili drugih tehničkih aspekata, mi smo tu da vam pomognemo. Naš tim stručnjaka može pružiti detaljne savjete i pomoći vam da odaberete najprikladniji ventil za vašu specifičnu primjenu. Ne ustručavajte se da nas kontaktirate za daljnje razgovore i mogućnosti nabavke.
Reference
- "Priručnik za elektromagnetne ventile" od Petera A. Schweitzera
- "Elektromehanički uređaji i njihove primjene" John M. O'Rourke
