Mehanizam za brtvljenje ventila za zavareni kuglični ventil kritični je aspekt koji određuje njegovu performanse i pouzdanost u različitim industrijskim aplikacijama. Kao vodeći dobavljač zavarenih kuglastih ventila, svjedoci sam iz prve ruke važnost razumijevanja ovog mehanizma za osiguranje optimalnog rada ventila.
Osnovna struktura zavarenog kugličnog ventila
Prije nego što se zalijepite u mehanizam za brtvljenje ventila, ključno je shvatiti osnovnu strukturu zavarenog kugličnog ventila. Tipični zavareni kuglični ventil sastoji se od tijela ventila, kuglice, ventila, stabljike i aktuatora. Tijelo ventila obično se zavari kako bi se osiguralo curenje - uska i robusna struktura. Lopta, koja ima sferni oblik sa protokom, je glavni protok - kontrolni element. Sjedala ventila nalaze se na obje strane lopte i igraju ključnu ulogu u brtvljenju.
Uloga sjedala ventila u zavarenom kugličnom ventilu
Sjedala ventila u zavarenom kugličnom ventilu služe dvije primarne funkcije. Prvo, oni pružaju brtvenu površinu od lopte kako bi se spriječilo curenje tečnosti kada je ventil u zatvorenom položaju. Drugo, pomažu u podršci loptu i voditi svoj kretanje tokom procesa otvaranja i zatvaranja.
Tipovi mehanizama za brtvljenje ventila za brtvljenje
Brtvljenje elastične deformacije
Jedan od najčešćih mehanizama za brtvljenje ventila u zavarenim kugličnim ventilima zasnovan je na elastičnoj deformaciji. U ovom mehanizmu sjedala ventila izrađena su od elastičnih materijala poput PTFE (politetrafluoroetilena) ili drugih elastomera. Kad se ventil zatvori, kuglična preša na sjedala ventila, uzrokujući da se sjedala deformiše elastično. Ova elastična deformacija ispunjava sve male praznine između lopte i sjedala, stvarajući čvrsto brtvu.
Prednost brtvljenja elastične deformacije je izvrsno brtveno izvedba, posebno za niske primjene tlaka. To može učinkovito spriječiti curenje čak i s manjim površinskim nepravilnosti na kugli ili sjedištima. Međutim, ima određena ograničenja. Elastični materijali mogu imati ograničenu temperaturu i otpornost na pritisak. Na visokim temperaturama, elastična svojstva materijala mogu se degradirati, što dovodi do gubitka performansi brtvljenja.
Metal - do - Metalno brtvljenje
Za visokotem - temperaturu i visoke - primjene pritiska, često se koristi metal - do - metalno brtvljenje. U ovom mehanizmu su i lopta i sjedišta ventila od metala. Kad se ventil zatvori, metalne površine lopte i sjedala dolaze u direktan kontakt. Da bi se osigurao dobar pečat, površine su obično obrađene na visok stepen glatkoće i ravnosti.
Metal - do - Metalno brtvljenje može izdržati ekstremne temperature i pritiske. To je i otpornije na habanje i eroziju u odnosu na elastične brtvene materijale. Međutim, postizanje savršenog metala - do - metalna brtva zahtijeva preciznu obradu i sklop. Svaka neusklađivanje ili oštećenje površine može dovesti do curenja.
Hibridno zaptivanje
Neki zavareni kuglični ventili koriste hibridni mehanizam za brtvljenje koji kombinira prednosti elastičnog i metala - za - metalno brtvljenje. Na primjer, ventil može imati metalno sjedalo s elastičnim umetkom. Metalno sjedalo pruža strukturnu čvrstoću i visoku temperaturu, dok elastični umetak poboljšava performanse za brtvljenje na nižim pritiscima i ispunjava sve male praznine.
Faktori koji utječu na brtvljenje sjedala ventila
Nekoliko faktora može utjecati na performanse za zavarivanje sjedala ventila za zavareni kuglični ventil.
Površinski finiš
Površinska obrada lopte i sjedala ventila je presudna. Glatka površina smanjuje rizik od curenja minimiziranjem kontaktnih praznina. Grube površine mogu omogućiti tekućinu da prođe kroz, čak i ako je ventil u zatvorenom položaju.
Pritisak
Pritisak tekućine u cjevovodu ima značajan utjecaj na mehanizam za brtvljenje. Veći pritisci mogu povećati kontaktnu silu između lopte i sjedala, poboljšavajući performanse za brtvljenje u nekim slučajevima. Međutim, prekomjerni pritisak može uzrokovati i deformaciju komponenti ventila, što dovodi do curenja.
Temperatura
Temperatura može utjecati na svojstva materijala sjedala ventila. Kao što je ranije spomenuto, elastični materijali mogu izgubiti elastičnost na visokim temperaturama, dok se metali mogu proširiti ili ugovarati, koji utječu na uklapanje između lopte i sjedala.
Svojstva fluida
Svojstva tekućine, poput njene viskoznosti, korozivnosti i abrazivnosti, također mogu utjecati na performanse za brtvljenje. Korozivne tekućine mogu oštetiti sjedala ventila, dok abrazivne tekućine mogu uzrokovati habanje i smanjiti efikasnost brtvljenja.
Primjene zavarenih kuglastih ventila sa različitim mehanizmima za brtvljenje
Izbor mehanizma za brtvljenje ventila ovisi o specifičnim zahtjevima aplikacije.
Industrija nafte i gasa
U naftnoj i plinskoj industriji, gdje su visoki - pritisak i visoki - temperaturni uvjeti uobičajeni, često se koriste zavarene kuglične ventile s metalnim mehanizmima metala ili hibridnih brtva. Ti se ventili koriste u cjevovodima, rafinerijama i offshore platformama za kontrolu protoka ulja, plina i drugih tekućina. Na primjer, u visokotlačnom plinovod, zavareni kuglični ventil s metalom - do - metalna brtva može osigurati pouzdan rad i spriječiti curenje.
Hemijska industrija
Hemijska industrija zahtijeva ventile koji mogu izdržati korozivne tekućine. Zavareni kuglični ventili s elastičnim brtvenim materijalima ili korozijom - otporna metalna sjedala obično se koriste. Na primjer, ventil sa PTFE sjedalom može se koristiti za kontrolu protoka kiselina ili alkalije u postrojenju za kemijsku obradu.
Pročišćavanje vode
U aplikacijama za pročišćavanje vode, gdje su pritisak i temperatura relativno niski, zavareni kuglični ventili s elastičnim zaptivačem deformacije često su dovoljni. Ti se ventili koriste za kontrolu protoka vode u cjevovodima, postrojenjima za liječenje i distributivni sustavi.
Naše zavarene ponude za kuglične ventile
Kao dobavljač zavarenih kuglastih ventila nudimo širok spektar proizvoda s različitim mehanizmima za brtvljenje ventila za ispunjavanje različitih potreba naših kupaca. NašPneumatski 3pc kuglični ventil od nehrđajućeg čelikaje popularan izbor za aplikacije za koje je potrebna precizna kontrola i pouzdano brtvljenje. Sadrži visok dizajn sjedala za kvalitetan ventil koji osigurava odlične performanse.

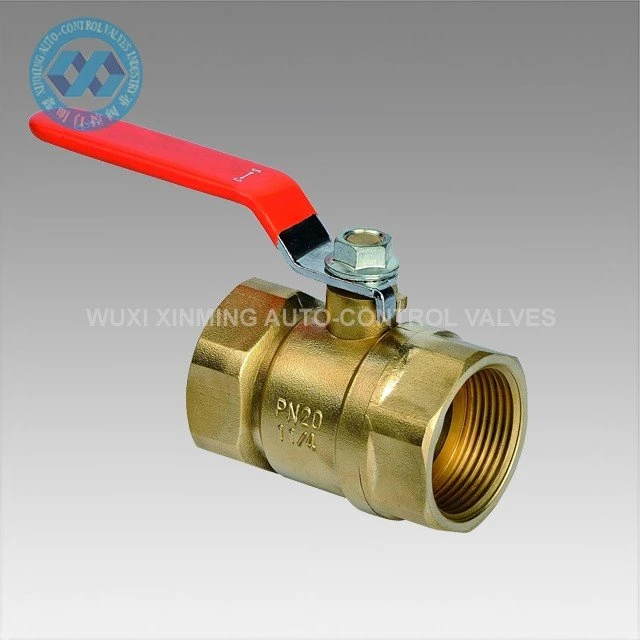

NašNavojni ventilje još jedna opcija za manje - razmjere aplikacija. Lako je instalirati i pruža cijenu - efikasno rješenje s dobrim performansama za brtvljenje.
Za složenije aplikacije našePneumatski pokretač 180 stupnjeva 3-smjerni kuglični ventil, trosmjerni kuglični ventil sa pneumatskim aktuatoromNudi naprednu funkcionalnost i pouzdano brtvljenje.
Zaključak
Mehanizam za brtvljenje ventila za zavareni kuglični ventil složen je, ali suštinski aspekt njegovog dizajna. Razumijevanje različitih vrsta mehanizama za brtvljenje, faktori koji utječu na performanse za brtvljenje, a odgovarajuće aplikacije za svaki mehanizam presudni su za odabir desnog ventila za određeni projekt. Kao dobavljač posvećeni smo pružanju visokokvalitetnih zavarenih kuglastih ventila s pouzdanim brtvenim performansama. Ako su vam potrebni zavareni kuglični ventili za svoje industrijske aplikacije, pozivamo vas da nas kontaktirate za daljnju raspravu i nabavku. Možemo vam pomoći da odaberete najprikladniji ventil na osnovu vaših specifičnih zahtjeva.
Reference
- Priručnik ventila, 4. izdanje, napisao JST Smith
- Industrijski ventili: odabir i veličine, od RW Miller
- Kuglični ventili: dizajn, primjena i održavanje, od AB Johnson
