Ograničena prekidačka kutija je bitna komponenta u mnogim industrijskim aplikacijama, osiguravajući pouzdan način za otkrivanje prisustva ili položaja objekta. Kao vodeći dobavljač graničnih prekidača, često primam upite o njihovim dijagramima ožičenja. U ovom blogu postupit ću u detalje o tome što je ograničenje dijagrama ožičenja okvira, njegove komponente i kako to protumačiti.
Razumijevanje osnova ograničenog prekidača
Prije nego što skok u dijagram ožičenja, kratko shvatimo šta radi granična kutija za prekidače. Ogranični prekidač sadrži jedan ili više graničnih prekidača, koji su elektromehanički uređaji koji rade na osnovu prisustva ili odsutnosti objekta. Ovi prekidači koriste se za kontrolu strojeva, nadgledajte položaj pokretnih dijelova i osigurajte sigurnost u industrijskim postavkama.
Komponente ograničene sklopke
Tipična granična prekidačka kutija sastoji se od sljedećih komponenti:
- Granični prekidači: Ovo su osnovne komponente kutije. Oni dolaze u raznim vrstama, poput normalno otvorenog (ne) i normalno zatvorene (NC). A nijedan prekidač ne zatvara krug kada se aktivira, dok NC prekidač otvara krug.
- Kućište: Kućište štiti granicu sklopke iz faktora zaštite okoliša kao što su prašina, vlaga i mehanička oštećenja. Može se izrađivati od materijala poput plastike, metala ili stakloplastike.
- Terminali: Oni se koriste za povezivanje graničnih prekidača na vanjsko ožičenje. Oni pružaju sigurnu i pouzdanu vezu za električne signale.
Dijagram ožičenja graničnog prekidača
Dijagram ožičenja je vizualni prikaz električnih priključaka unutar graničnog prekidača. Prikazuje kako se granični prekidači međusobno povezuju, na izvor napajanja i na sustav upravljanja. Evo po korak po korak vodič za razumijevanje tipičnog dijagrama ožičenja:
Napajanje
Dijagram ožičenja naznat će priključke za napajanje. To je obično izvor električne energije, poput baterije ili mrežnog napajanja. Napajanje je povezano s ograničenjem prekidača putem odgovarajućih terminala.
Ograničite prekidačke veze
Dijagram će pokazati kako su granični prekidači povezani. Na primjer, ako imate više graničnih prekidača u okviru, mogu biti povezani u seriju ili paralelu. U serijskoj vezi, struja teče kroz jedan prekidač za drugim. U paralelnoj vezi, trenutni dijeli među prekidačima.
Kontrolni sistemski priključci
Ogranična prekidačka kutija također je povezana na kontrolni sistem, poput programabilnog logičkog kontrolera (PLC) ili relej. Dijagram ožičenja pokazat će kako se signali iz graničnih prekidača šalju u upravljački sistem. To omogućava kontrolnom sistemu da donosi odluke na osnovu položaja ili prisutnosti objekta koji se nadgleda.
Različite vrste dijagrama ožičenja
Postoji nekoliko vrsta dijagrama ožičenja za granične prekidačke okvire, ovisno o aplikaciji i vrsti korištenih graničnih prekidača. Evo nekih uobičajenih primjera:
Jedinstveni granični prekidač Dijagram ožičenja
Ovo je najjednostavniji tip ožičenja na kojem se koristi samo jedan granični prekidač. Dijagram prikazuje vezu graničnog prekidača na napajanje i upravljački sistem.
Dijagram ožičenja za ograničenje ograničenja
Kada se koriste više graničnih sklopki, dijagram ožičenja postaje složeniji. Pokazuje kako su prekidači povezani jedni s drugima i na sustav upravljanja. Na primjer, u sigurnosnoj aplikaciji, više graničnih sklopki mogu se spojiti u seriju kako bi se osiguralo da su svi uvjeti ispunjeni prije nego što se poduzima određena akcija.
Dijagram ožičenja za specijalizirane granične sklopke

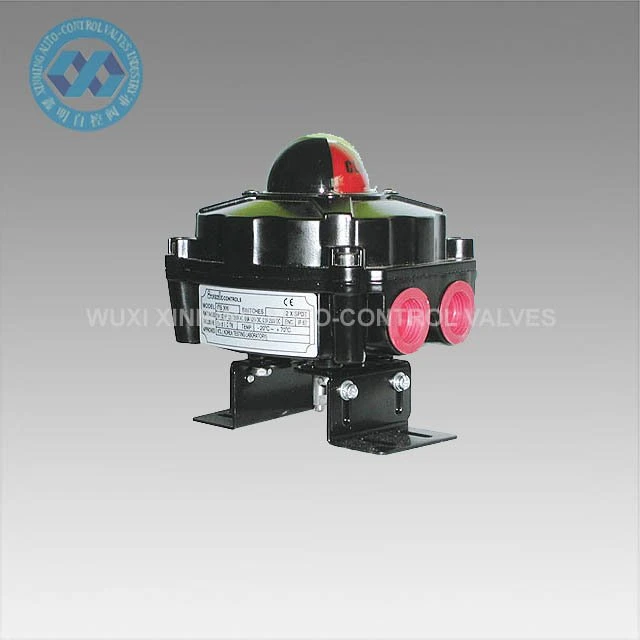

Neke granične sklopke dizajnirane su za određene aplikacije, poputOgraničani prekidač za eksploziju. Ove kutije imaju dodatne sigurnosne karakteristike i mogu zahtijevati drugačiju konfiguraciju ožičenja. Dijagram ožičenja će odražavati ove specifične zahtjeve.
Tumačenje dijagrama ožičenja
Tumačenje dijagrama ožičenja zahtijeva određeno osnovno znanje o električnim krugovima. Evo nekoliko savjeta koji će vam pomoći da shvatite dijagram:
- Identificirajte simbole: Dijagram ožičenja koristi simbole za predstavljanje različitih komponenti, kao što su granični prekidači, terminali i izvori napajanja. Provjerite jeste li upoznati sa ovim simbolima.
- Slijedite linije: Linije na dijagramu predstavljaju električne priključke. Slijedite redove da biste vidjeli kako su komponente međusobno povezane.
- Provjerite naljepnice: Dijagram može imati oznake koje označavaju funkciju svake komponente ili veze. Obratite pažnju na ove naljepnice da biste razumjeli svrhu ožičenja.
Važnost ispravnog ožičenja
Ispravno ožičenje graničnog prekidača ključno je za njegovo pravilno funkcioniranje. Nepravilno ožičenje može dovesti do kvarova, opasnosti sigurnosti i oštećenja opreme. Evo nekih razloga zbog kojih je tačno ožičenje važno:
- Sigurnost: U industrijskim primjenama granični prekidači se često koriste u sigurnosne svrhe. Nepravilno ožičenje može ugroziti sigurnost radnika i opreme.
- Pouzdanost: Pravilno žičani granični prekidač osigurava pouzdan rad. Smanjuje rizik od lažnih signala i zastoja.
- Efikasnost: Ispravno ožičenje omogućava da li granični prekidač učinkovito funkcionira, pružajući tačne informacije u upravljačkom sistemu.
Naš asortiman proizvoda

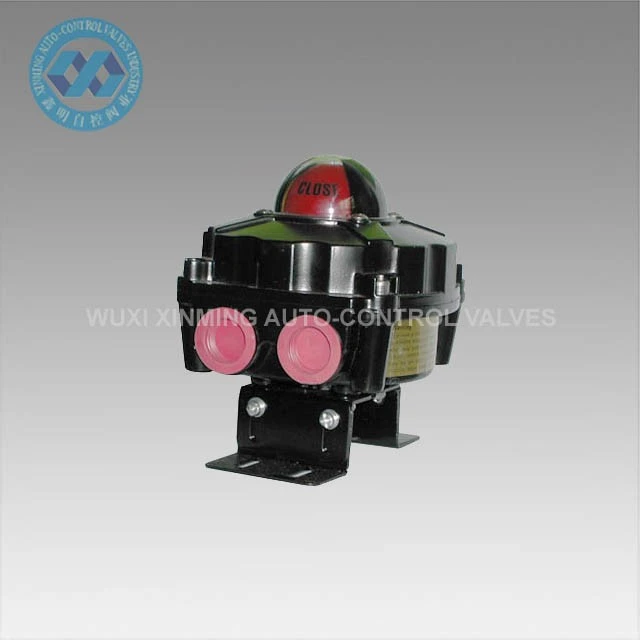

Kao dobavljač graničnih prekidača nudimo širok spektar proizvoda za ispunjavanje različitih potreba. Naš asortiman proizvoda uključujeOgraničani prekidač za eksploziju,ISO 5211 mehanički granični prekidač za pneumatske ventile, iIndikator položaja ventila. Svaki je proizvod dizajniran s visokokvalitetnim materijalima i naprednom tehnologijom kako bi se osiguralo pouzdane performanse.
Zaključak
Razumijevanje dijagrama ožičenja graničnog prekidača ključno je za sve koji rade s industrijskim automatizacijskim i kontrolnim sistemima. Omogućuje vam instaliranje, rješavanje problema i održavanje okvira graničnog prekidača. Ako imate bilo kakvih pitanja o našim graničnim prekidačkim okvirima ili vam je potrebna pomoć u dijagramima ožičenja, slobodno nas kontaktirajte. Ovdje smo da vam pomognemo da pronađete pravo rješenje za vašu aplikaciju.
Reference
- Priručnik za elektrotehniku, treće izdanje
- Industrijski sistemi za automatizaciju i kontrolu: principi i aplikacije
