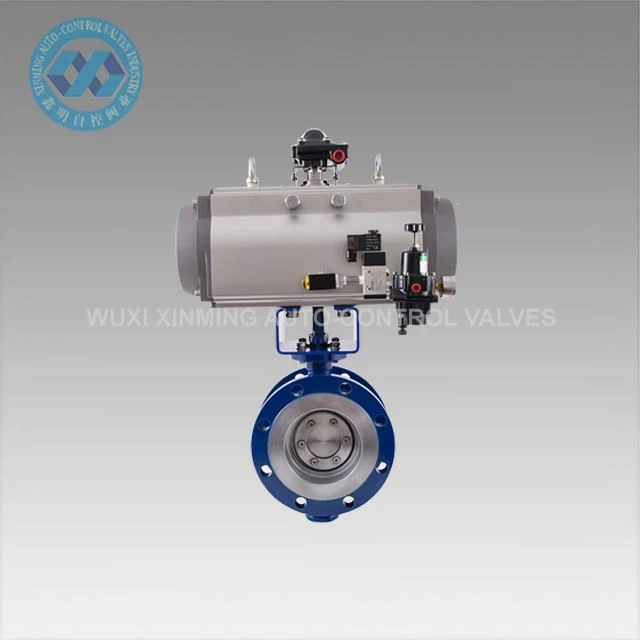

Leptir ventil sa metalom na metal

Leptir ventil od metala do metala je pogodan za cjevovode za visoku{{0}temperaturu, visok-pritisak i{2}}očuvanje topline. Ima funkciju otvaranja, zatvaranja ili podešavanja protoka. Ima kompaktnu strukturu, malu veličinu, malu težinu, fleksibilan rad i praktičnu upotrebu.

Pošaljite upit

Opis

Naš leptir ventil od metala do metala je kompaktno, lagano i isplativo{0}}rješenje za kontrolu protoka koje nudi raznovrsne performanse u različitim aplikacijama. Dizajniran sa konfiguracijom u stilu wafer-za jednostavnu instalaciju prirubnice, posebno je pogodan za sisteme cjevovoda-sa ograničenim prostorom za vodu, zrak, plin i blage hemijske usluge. Ventil se ističe u zahtjevnim uvjetima, uključujući cjevovode koji čuvaju visoku-temperaturu,-pritisak i toplinu{7}}, pružajući pouzdane funkcije otvaranja/zatvaranja i precizne mogućnosti podešavanja protoka. Njegov optimizirani dizajn kombinuje kompaktnu strukturu, mali otisak i laganu konstrukciju sa fleksibilnim radom za praktičnu upotrebu u različitim industrijskim okruženjima.

Tehnički parametar:

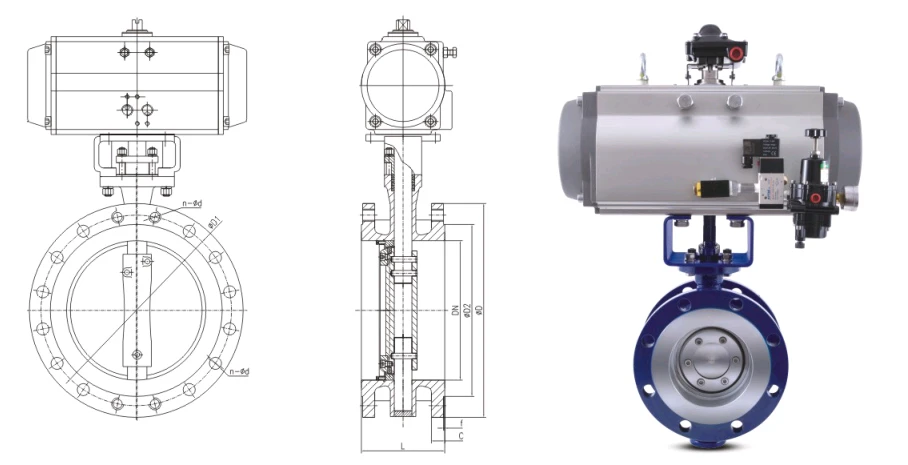

product-908-465

Nazivni prečnik DN (mm)	L (mm)	D (mm)	D1 (mm)	D2 (mm)	C (mm)	H (mm)	n-d
80	114	200	160	132	20	310	8-18
100	127	220	180	156	22	325	8-18
125	140	250	210	184	22	360	8-18
150	140	285	240	211	24	395	8-22
200	152	340	295	266	24	480	12-22
250	165	405	355	319	26	550	12-26
300	178	460	410	370	28	610	12-26
350	190	520	470	429	30	710	16-26
400	216	580	525	480	32	755	16-30
450	222	640	585	548	40	835	20-30
500	229	715	650	609	44	900	20-33
600	267	840	770	720	54	1060	20-36
700	292	910	840	794	40	1170	24-36
800	318	1025	950	901	42	1320	24-39
900	330	1125	1050	1001	44	1440	28-39
1000	410	1255	1170	1112	46	1640	28-42
1200	470	1485	1390	1328	52	1850	32-48
1400	530	1685	1590	1530	58	2040	36-48
1600	600	1930	1820	1750	64	2280	40-55
1800	670	2130	2020	1950	68	2495	44-55
2000	760	2345	2230	2150	70	2685	48-60

Izvršni standard		Područje primjene
Dizajn i proizvodnja	JB/T8527,GB/T12224,API609,ASME B16.34 itd.Standard	Nazivni prečnik	DN50-DN3600 2"-144"	Različiti ventili imaju različite dimenzije. Molimo nazovite za detalje
Priključna prirubnica	GB/T9113.1~9113.4,ASME B16.5,ASME B16.47 itd.Standard	Nominalni pritisak	PN2.5-PN260 Klasa150-Klasa1500
Dužina strukture	GB/T12221API609 IS05752 itd.Standard	Raspon temperature	-196C-600C
Inspekcija i eksperiment	JB/T9092 GB/T26480 API598 IS05208 itd.Standard	Način povezivanja	Tip prirubnice, tip zavarenog spoja, tip pločice, tip ušica, itd.
		Materijal karoserije	Ugljični čelik, hrom molibden čelik, austenitni nerđajući čelik, dupleks nerđajući čelik, legura titana, Hastelloy, Monel, itd.

Karakteristike proizvoda:
Vrhunsko metalno brtvljenje: kaljeno sjedište i disk od nehrđajućeg čelika osiguravaju pouzdano{0}}isključivanje čak i nakon duže upotrebe
Visok-Temp/visoki-Dizajn za visok pritisak: Pogodno za usluge do 650 stepeni i ANSI klasa 600 ocjenjivanja pritiska
Kompaktan i lagan: 30% lakši od zasuna s uporedivim ocjenama
Dvosmjerni protok: Odlične performanse zaptivanja u oba smjera protoka

Prednosti dizajna:
Trostruki{0}}pomak dizajn sprječava habanje i osigurava nulto curenje
Vatro{0}}konstrukcija zadovoljava standarde API 607/6FA
Nizak radni moment smanjuje zahtjeve aktuatora
Rad bez{0}}održavanja sa dugim vijekom trajanja

Tipične primjene:
Rafinerijski i petrokemijski procesi
Parni sistemi elektrane
Visoko{0}}prenos plina
Hemijska obrada abrazivnim medijima

O nama:

Pneumatski aktuatori serije XM koje proizvodi naša kompanija su istraženi, razvijeni i dizajnirani na osnovu sveobuhvatne primjene uvođenja novih tehnologija, novih materijala, novih procesa i inovativnih koncepata u zemlji i inostranstvu, te su u potpunosti usklađeni sa novim međunarodnim standardima: ISO5211, DIN3337 i VDINDEMUR standard., NAD-3845. Proizvodi su prošli inspekciju nacionalne agencije za tehnički nadzor i prošli demonstraciju međunarodnog sistema kvaliteta ISO9001:2000. Proizvodi se široko koriste u automatskoj kontroli hemijske industrije, prerade nafte, rudarstva, elektrana, metalurgije, građevinarstva, medicine, hrane, gasa, naučnih istraživanja itd.

Kompanija se pridržava korporativnog načela "težnja za boljim, tehnologija na prvom mjestu, iskrenost i pouzdanost". Posvećeni smo savršenom menadžmentu, visokom kvalitetu, udvostručenoj efikasnosti, pružanju zadovoljavajućih usluga kupcima i uspostavljanju relativno stabilnog i dobrog odnosa saradnje u srodnim industrijama. Sve moje kolege u kompaniji iskreno se nadaju saradnji sa vama kako bismo zajedno stvorili sjaj.

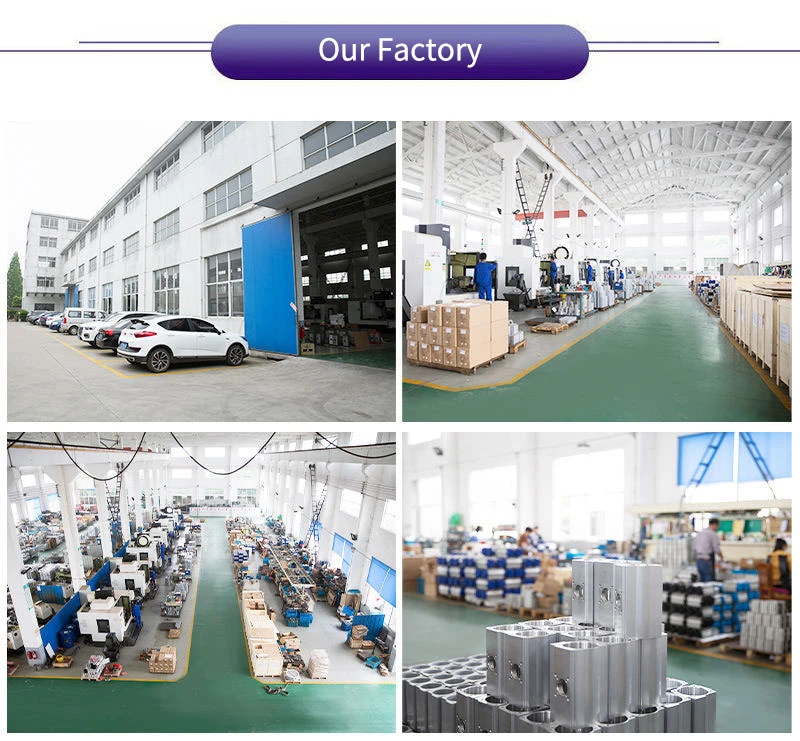

Our Factory
