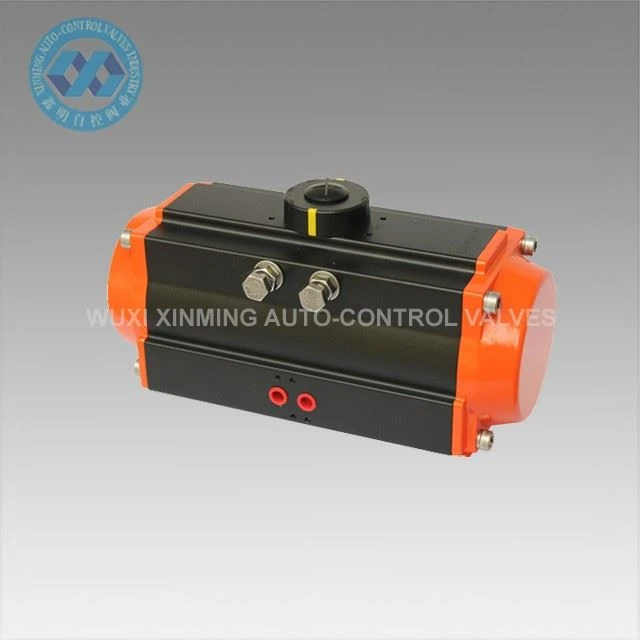

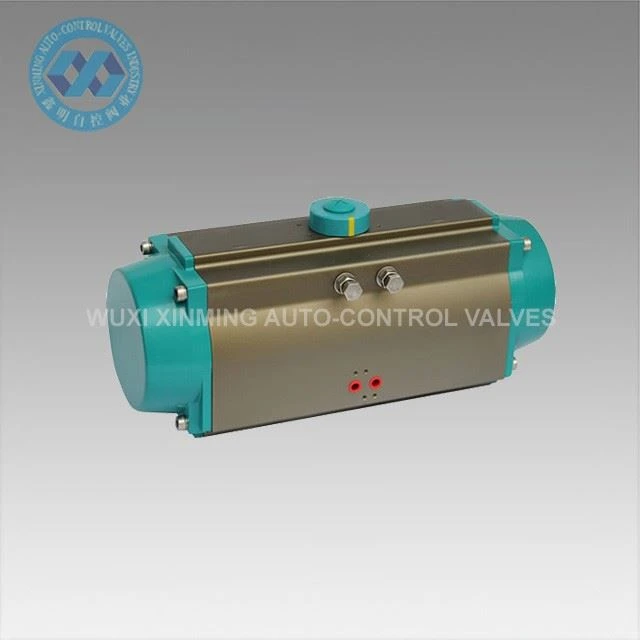

Kineski tvornički pneumatski aktuator ventila jednostrukog djelovanja (CE, ATEX, SIL3)

Kineski tvornički pneumatski aktuator ventila jednostrukog djelovanja (CE, ATEX, SIL3)

Pneumatski aktuator ventila jednostrukog djelovanja se koristi za automatsku kontrolu leptir ventila, kugličnih ventila i mašina s rotirajućim kretanjem. Precizni klipovi od aluminijumske legure livenog pod pritiskom sa dvostrukim nosačem sa tvrdom oksidacionom obradom poboljšavaju tačnost rotacionog ugla i radni vek. Telo aktuatora sa tvrdom oksidacijom može efikasno izbjeći ogrebotine.

Pošaljite upit

Opis

Uvod u proizvod

Jednostruki pneumatski aktuator ventila je vrući prodajni proizvodi u 2022., koji je kompaktnog dizajna, dugog vijeka trajanja, visokog kvaliteta, zupčanika i zupčanika. Ovaj proizvod se koristi za rotacione ventile za 90 stepeni, kao što su kuglaste ventile, leptir ventili, čep ventili itd. Naša kompanija postavlja kvalitet proizvoda kao prvi zadatak, usvajajući najnapredniju proizvodnu opremu i tehnologiju, mnogo bolju od sličnih fabrika proizvoda na i kvalitet proizvoda i performanse.

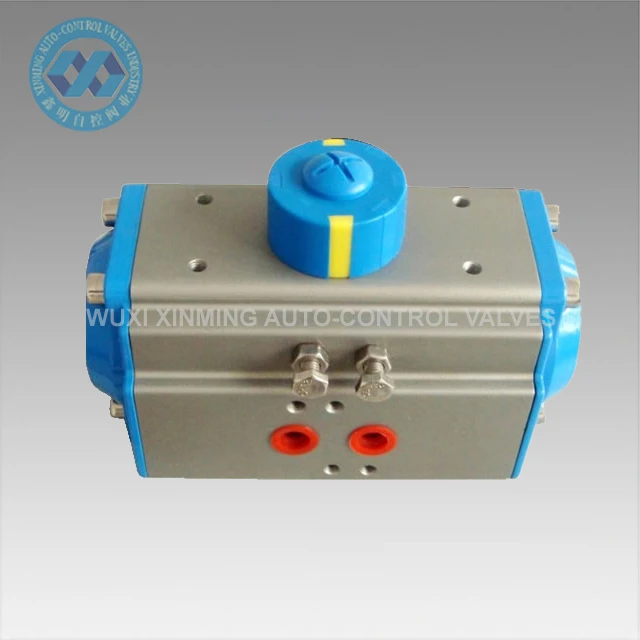

Pneumatic Rotary Actuator AT 83

Technical Parameter

Karakteristike

1. Dual Position Rack

2. Integrisani dizajn

3. Visoki izlazni obrtni moment

4. Tačan okretni ugao

5. Dug vijek trajanja

6. Pričvršćivači od nerđajućeg čelika za dugotrajnu otpornost na koroziju

7. Interfejs između klipa, zupčanika i tela je napravljen od materijala niskog trenja

Specifikacije

1). Raspon pritiska: Max. Radni pritisak 10bar

2). Pritisak vazduha: 2.5bar~8bar

3). Opseg podešavanja: 90 stepeni ± 5 stepeni

4). Temperatura okoline: -20 ~ plus 90 stepeni C

5). Tip: Jednosmerni (povratna opruga), dvosmerni

6). Dodatna oprema: elektromagnetni ventili, ograničeni prekidač, električni položaj

7). Podmazivanje: Svi pokretni dijelovi su premazani mazivima, čime se produžava njihov vijek trajanja

8). Životni vijek: milion puta

Standardi

A. Interfejs između aktuatora i ventila: otvora sa 4 ili 8 vijaka prema DIN/ISO

5211, osovina sastavlja otvor prema DIN 3337

B. Interfejs između aktuatora i regulacionog ventila: 7100 D/S-7350 D/S prema

NAMUR ili VDI/VDE 3845, 7040 D/S-7090 D/S povezivanje preko adapterske ploče

C. Interfejs između aktuatora i signalne kutije: prema VDI/VDE 3845

Uvod

I. Telo aktuatora

Materijal za dječake je legura glinice. Unutrašnja i vanjska površina su obrađene eloksiranom oksidacijom i poliranjem. Vanjska površina je niklovana tako da se garantuje antikorozivna fikcija aktuatora i minimalno trenje o klipove.

II. End Cover

Materijal završnog poklopca je aluminijum liveni pod pritiskom. Završni poklopac je tretiran epoksidnim poliesterom kako bi se na najbolji način garantovao antikorozivni učinak.

III. Pogonska osovina

Materijal pogonske osovine je srednje ugljični čelik sa finom obradom i niklanom obradom tako da klipovi imaju bolji kvalitet u zaštiti od korozije, anti-trenja itd.

IV. Klip

Materijal klipa je legura aluminijuma za livenje pod pritiskom. Maksimalni obrtni moment može se proizvesti kada se aktuator aktivira određenim pritiskom.

V. Zaptivka klipa

NBR-70 gumena brtva se primjenjuje kako bi se osigurao normalan i pouzdan rad aktuatora pri normalnoj temperaturi. FPM se također može primijeniti prema zahtjevima klijenata.

VI. Travel Adjustment

Plus/minus 5 stepeni hoda se može podesiti preko dva vijka.

Aplikacija

Pneumatski rotacioni aktuatori mogu biti prikladni za različite zapaljive, korozivne, radne, jake magnetne polja, zračenje, vibracije korozivne sredine u zatvorenom ili na otvorenom, koje se široko koriste u oblasti električne energije, petrohemije, metalurgije, nafte, gasa, grada, građevinske drenaže , hemijska industrija, prerada nafte, rudarstvo, elektrana, metalurgija, arhitektura, medicina, hrana, gas, naučna istraživanja itd.

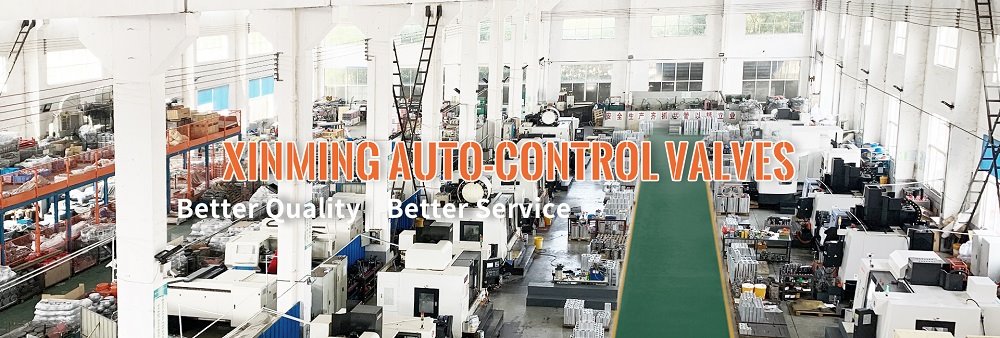

XM FACTORY-1
