Kooperativni princip rada
Kontrolna veza:
PLC / kontroler → Solenoidni ventil Električni signal → Prebacivanje komprimiranog zračnog kanala → Pneumatsko aktiviranje aktuatora (uključivanje / isključivanje / podešavanje).
Tipičan proces:
Solenoidni ventil dobiva snagu, prelazi na plinsku stazu, a komprimirani zrak ulazi u komoru za aktuatore;
Tlak pritiska klip / dijafragme, što rezultira mehaničkim premještanjem;
Nakon prekida napajanja, magnetni ventil se resetira, plin se ispušta, a pokretač se vraća na početni položaj (opružni povratni ili obrnuti plin).
Dizajn jezgre konstrukcije
Odjeljak magnetnog ventila
Vrsta tijela ventila:
Dvoilački tee (2/3): Kontrolirajte jednokrvni cilindar (pojedinačni unos + ispuh).
Dvostupanjski petosmjerni (2/5): Kontrolirajte dvostruko djelovanje cilindara (dvostruki unos + dvostruki ispuh).
Način vožnje:
Direktna akcija: Direktni pogon malog protoka (brz odgovor, pogodan za visokofrekventni rad).
Pilot-operirano: Prebacivanje sa zračnim pritiskom (veliki protok, scenariji visokog pritiska).
Poseban dizajn:
Zavojnice otporne na eksploziju (ATEX certificirani) za zapaljivo okruženje;
Mala potrošnja električne energije (0. 5W ~ 1W) za produženje vijek trajanja baterije;
Ručno dugme za slučaj nužde (može se prisiliti za promjenu staze za plin u slučaju kvara napajanja).
Podudaranje sa aktuatorom
Interfejs standard: zadovoljava ISO 15407 ili NFPA specifikacije kako bi se osigurala brzin brze plin.
Podudaranje protoka: Vrednost CV ventila mora ispunjavati zahtjeve za brzinom pokretača.

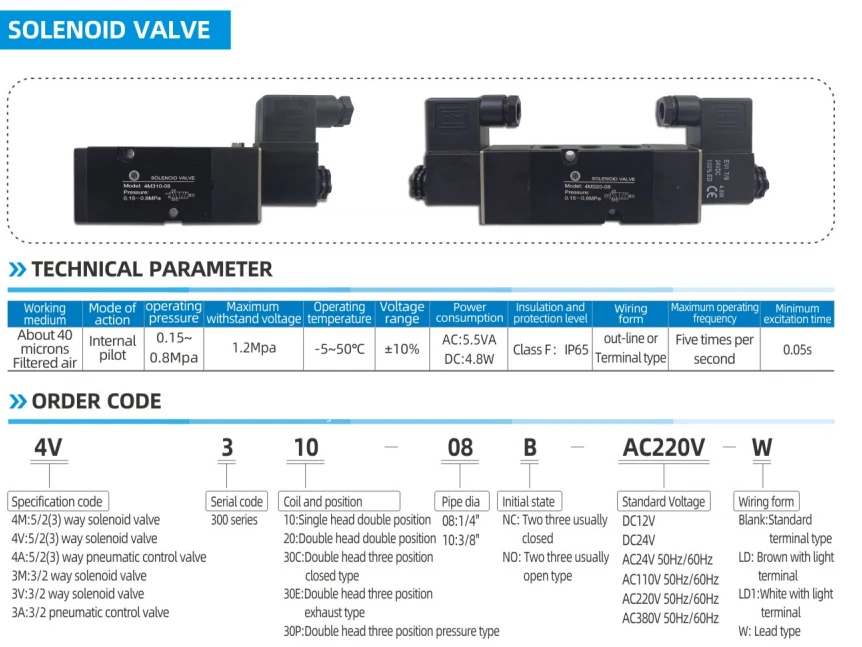

Ključni parametri performansi
Kompatibilnost napona: DC 24V (obično se koristi u industriji), AC 220V (scenarij visoke snage).
Vrijeme odziva: manje od ili jednako 50ms (veliki ventil za brzinu može dostići 10 ms, utjecati na frekvenciju aktuatora).
Raspon radnog tlaka: {0}} 2 ~ 1.0MPA (opći tip), visokotlačni ventil podrška 10MPA.
Klasa zaštite: IP65 (otporan na prašinu i vodootporan) pogodan za oštre radne uvjete.
Život ciklusa: veći ili jednak 10 miliona puta (visoko pouzdanost industrijski dizajn).
Tipični scenariji aplikacija
Automatska kontrola ventila:
Daljinsko otvaranje i zatvaranje naftovodnog ventila;
Precizna kontrola protoka regulacijskih ventila u hemijskim postrojenjima.
Mehanički akcijski pogon:
Automatsko stezanje cilindra za stezanje cilindra;
Materijal guranje i pozicioniranje ambalažnih strojeva.
Sigurnosni sistem za zaključavanje:
Brzo odsjeći napajanje zraka tokom hitnog isključivanja (ESD);
Pneumatsko zatvaranje vatrenog ventila.
