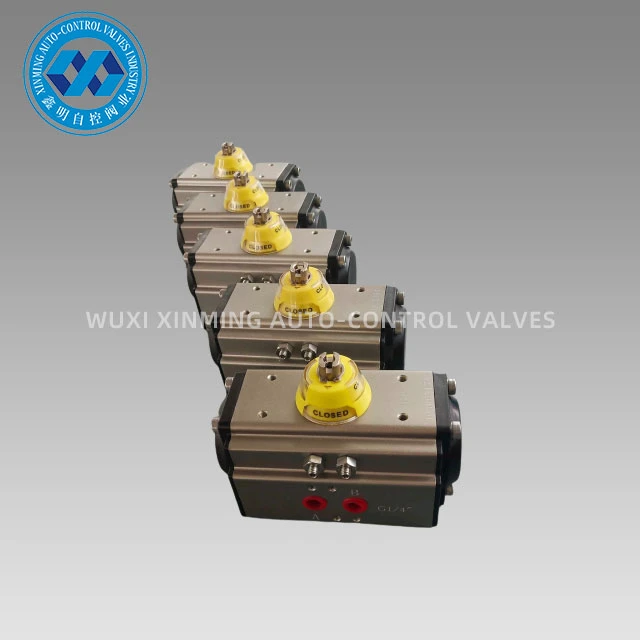

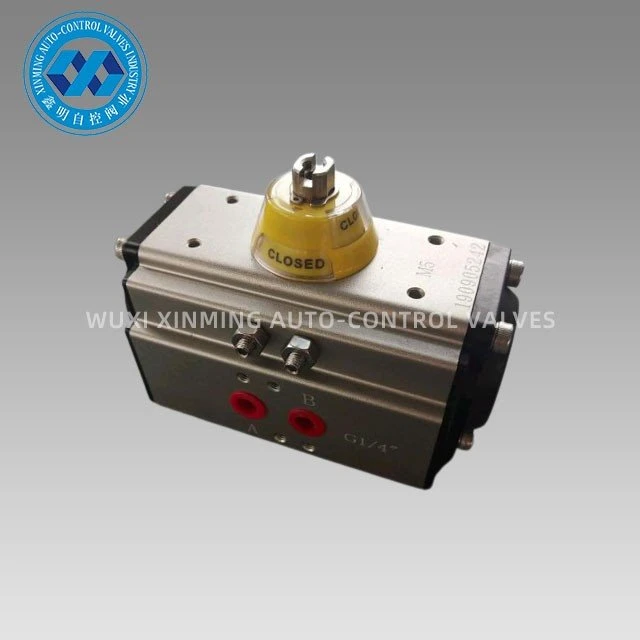

Angle Travel Pneumatic Actuator

Pregled Sposobnost nabavke Sposobnost snabdijevanja: 10000 jedinica mjesečno Pakovanje pneumatskog rotacionog aktuatora i dostava Detalji pakovanja: 1). odvojena kutija sa pjenastim pakiranjem unutar 2) . Slučaj od šperploče za okeanske pošiljke 3) . Paleta od šperploče za avionsku pošiljku Polazna luka: Šangaj, Kina

Pošaljite upit

Opis

U sistemima industrijske automatizacije, mnoge kompanije se često susreću sa problemima u kontroli ventila, kao što su spora brzina odziva, nedovoljan obrtni moment, nizak nivo automatizacije i često održavanje. Posebno u cevovodnim sistemima koji zahtevaju često otvaranje i zatvaranje ventila, nestabilne performanse aktuatora ne samo da utiču na efikasnost proizvodnje, već mogu predstavljati i bezbednosne opasnosti.

Angle Travel Pneumatic Actuator je dizajniran da riješi ove probleme, pružajući stabilnu, brzu i pouzdanu automatiziranu kontrolu za različite 90 stupnjeva rotacijske ventile.

Angle Travel Pneumatic Actuator je aktuator koji pokreće komprimirani zrak. Preko unutrašnjeg mehanizma prenosa, pretvara pneumatsku energiju u ugaono rotaciono kretanje, čime se postiže otvaranje i zatvaranje ventila.

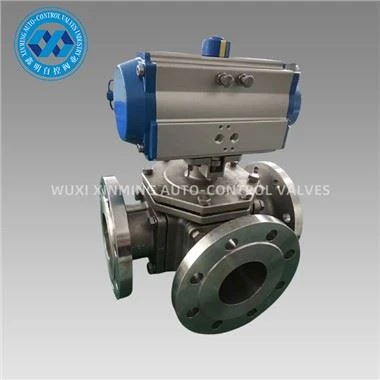

Ovaj aktuator se uglavnom koristi za kontrolu ugaonih ventila kao što su kuglasti ventili, leptir ventili i čep ventili. Odlikuje ga kompaktna struktura, stabilan rad i brz odziv, što ga čini važnim kontrolnim uređajem u industrijskim automatizovanim sistemima cevovoda.

XM serija pneumatskih pokretača pod uglom se koristi za automatsku kontrolu leptir ventila, kugličnih ventila i mašina sa rotirajućim pokretom. Precizni klipovi od-livene aluminijumske legure sa dvostrukom -okvirom sa tvrdom oksidacionom obradom poboljšavaju tačnost zakretnog ugla i radni vek. Tijelo aktuatora sa tvrdom-oksidacijom može efikasno izbjeći ogrebotine.

Specifikacije proizvoda

Naziv proizvoda	Angle Travel Pneumatic Actuator
Materijal	Nerđajući čelik / legura aluminijuma
Certifikat	ISO9001: 2015, CE, ATEX, SIL3
Funkcija	ON / OFF
Aplikacija	Automatizacija Kuglasti ventil, Automatizacija Leptir ventil
Temperaturni opseg	-40~150 stepeni C
Vrijeme isporuke	u roku od 7 dana normalno.
Brodska luka	Šangaj, Ningbo itd.
Detalj o paketu	svaka kutija unutra, kutija od šperploče (pošiljka okeanom) ili paleta (zračna pošiljka) izvana
Rotary Angle	0~90 stepeni/ 0~120 stepeni/ 0~180 stepeni
Struktura	rotirajući aktuator zupčanika
Obrada površine	tvrda anodizacija
Radna temperatura	Normalna temperatura: -20 stepeni ~ 80 stepeni (-4 stepena F ~ 176 stepeni F) Visoka temperatura: -15 stepeni ~150 stepeni (-40 stepeni F ~ 176 stepeni F) Niska temperatura: -40 stepeni ~ 80 stepeni (-4 stepena F ~ 302 stepena F)
Veza	NAMUR, ISO5211 i DIN3337
Cap Color	podrška prilagođena
Tip	dvosmjernog i jednostrukog djelovanja
Indikator	Podrška prilagođena
Instalirajte dodatnu opremu	Kutija krajnjeg prekidača / elektromagnetni ventil / pozicioner ventila, itd.
ventil Pribor	Manual Override Gearbox
Klip	Hard Anodizing
Srednje	Voda, ulje, vazduh ili korozivna sredina
Model	GT32/AT40/AT52/AT63/AT75/AT83/AT92/AT105/AT125/AT140/AT160/AT190 AT210/AT240/AT270/AT300/AT350/AT400

Supply Ability

Posedujemo dovoljne zalihe standardnih modela i možemo ih brzo isporučiti.
Podržava prilagođavanje OEM/ODM-a, uz najbrži završetak male{0}}serijske prilagođene proizvodnje u roku od 7 dana.

Pakovanje i dostava

Detalji pakovanja:

1). odvojena kutija sa pjenastim pakiranjem unutra

2) futrola od šperploče za okeanske pošiljke

3) Paleta od šperploče za vazdušni transport

Polazna luka: Šangaj, Kina

Vrijeme isporuke:

Količina (jedinice)	1-50	51-1000	1001-10000	＞10001
Procjena vrijeme (dani)	Roba na lageru	7	20	Treba pregovarati

Prednost

Svi procesi su jednokratni--formirani od strane CNC-a kako bi se osigurala tačnost procesa i vijek trajanja.

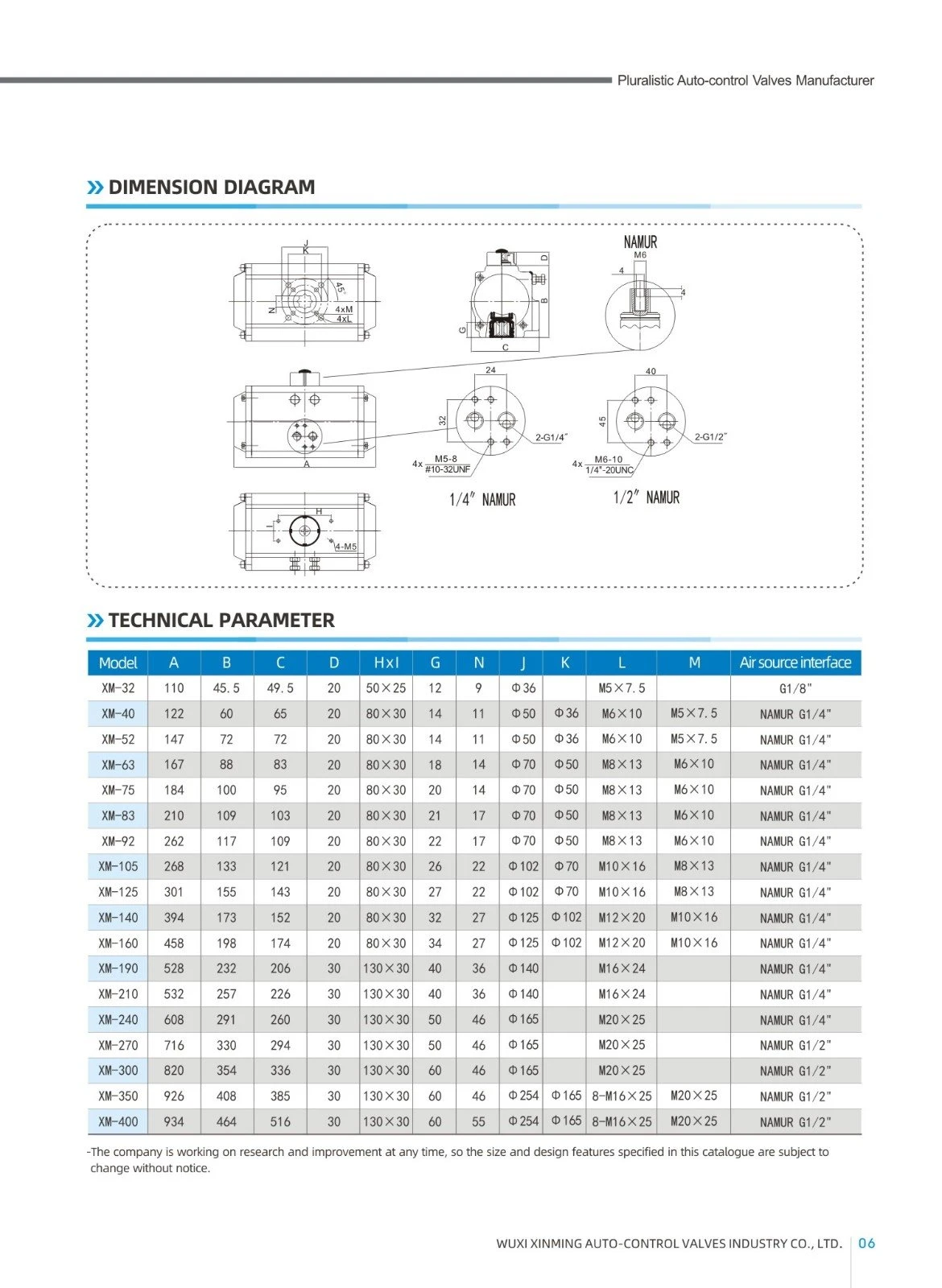

Dimenzije pneumatskog aktuatora ugaonog kretanja

XM TABLICA IZLAZNOG MOMENTA AKTUATORA DVOSTRUKOG DJELOVANJA

Model	Ulazni pritisak vazduha (jedinica: bar)
	3	4	5	6	7	8
	Izlazni moment vazdušnog pritiska (Nm)
XM{0}}DA32	4.6	6.1	7.6	9.2	10.7	12.2
XM{0}}DA40	7.2	9.6	12.0	14.4	16.8	19.2
XM{0}}DA52	12.0	16.0	20.0	24.0	28.0	32.0
XM{0}}DA63	21.7	28.9	36.0	43.4	50.6	57.8
XM{0}}DA75	30.0	40.0	50.0	60.0	70.0	80.0
XM{0}}DA83	46.8	62.4	78.0	93.6	109.2	124.8
XM{0}}DA92	67.6	90.1	112.6	135.2	157.7	180.2
XM{0}}DA105	97.7	130.3	162.9	195.5	228.0	260.6
XM{0}}DA125	150.5	200.6	250.8	301.0	351.1	401.3
XM{0}}DA140	260.7	347.6	433.8	521.4	608.3	695.2
XM{0}}DA160	397.2	529.6	662.0	794.4	926.8	1059.2
XM{0}}DA190	640.2	853.6	1067.0	1280.4	1493.8	1707.2
XM{0}DA210	798.0	1064.0	1330.0	1596.0	1862.0	2128.0
XM{0}DA240	1154.3	1539.0	1923.8	2308.5	2693.3	3078.0
XM{0}DA270	1755.0	2340.0	2924.0	3510.0	4095.0	4680.0
XM{0}DA300	2291.4	3055.2	3819.0	4582.8	5346.6	6110.4
XM{0}DA350	3426.0	4568.0	5710.0	6852.0	7994.0	9136.0
XM{0}DA400	4872.0	6496.0	8120.0	9744.0	11368.0	12992.0
