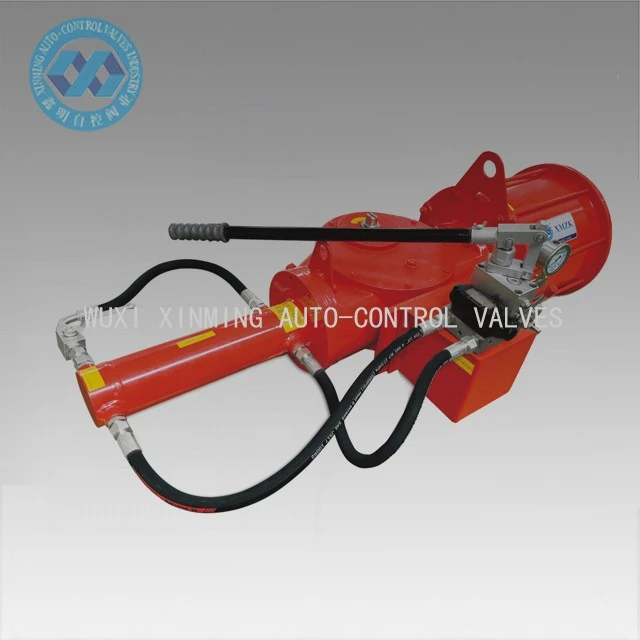

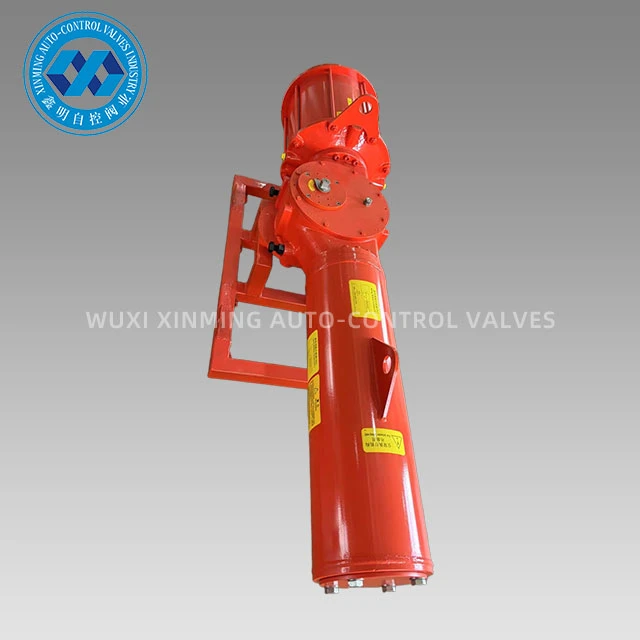

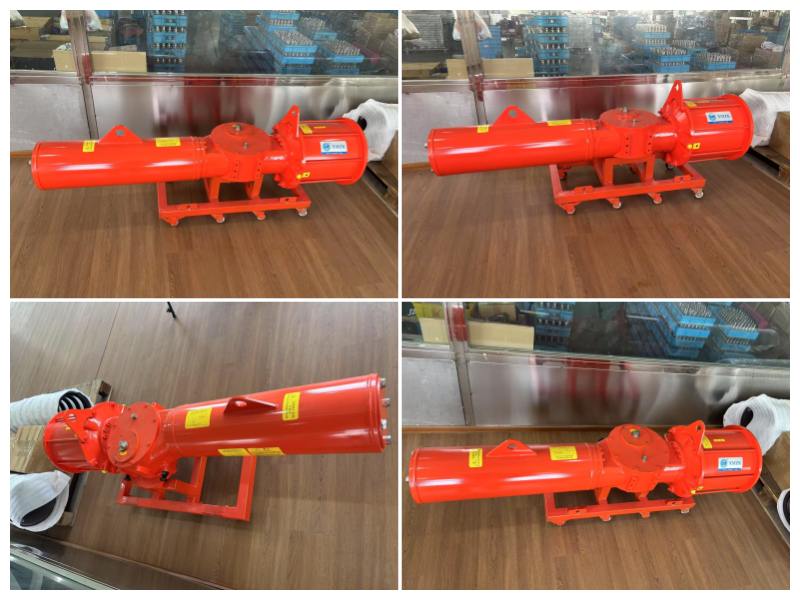

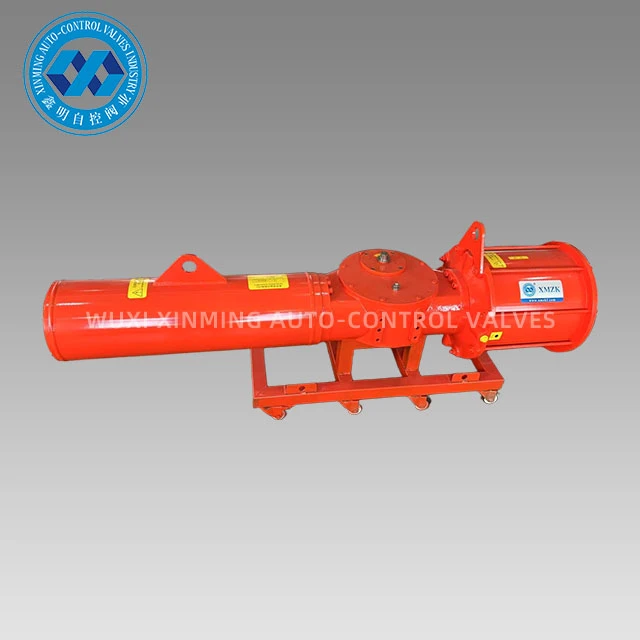

Pneumatski aktuator s povratnom oprugom

Pneumatski aktuator s opružnim povratom je visoko{0}}pouzdani pogonski uređaj dizajniran za industrijsku kontrolu ventila. Koristi jedinstveni mehanizam prijenosa Scotch Yoke za pretvaranje snage komprimovanog zraka u rotacijsko kretanje od 90 stepeni i ostvaruje funkciju automatskog resetovanja kroz ugrađenu- snažnu oprugu, osiguravajući da se ventil brzo vraća u siguran položaj (potpuno otvoren ili potpuno zatvoren) u slučaju kvara zraka ili hitnog slučaja. Modularni dizajn pneumatskog aktuatora s oprugom i povratom podržava standardno sučelje ISO 5211/NAMUR, može se prilagoditi raznim vrstama kuglastih ventila i leptir ventila, te može biti opremljen graničnim prekidačima, elektromagnetnim ventilima i drugim dodacima za automatsku kontrolu. U poređenju sa tradicionalnim aktuatorima zupčanika i zupčanika, struktura skočnog jarma ima veću mehaničku efikasnost i duži radni vek, i idealan je izbor za kontrolu ventila u opasnim uslovima. Konstrukcija skočnog jarma je odlična opcija za kontrolu ventila u opasnim situacijama jer ima duži vijek trajanja i veću mehaničku efikasnost od konvencionalnih aktuatora zupčanika i zupčanika.

Karakteristike proizvoda:

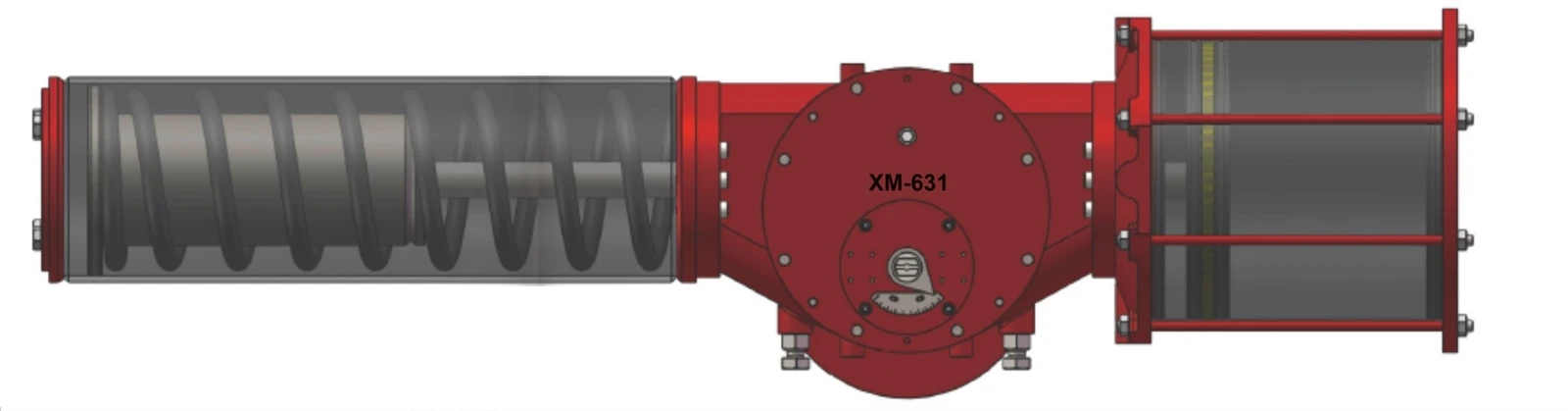

1. Postoje dva tipa pneumatskih pokretača XM scotch yoke: simetrični i nagnuti, koji odgovaraju dvije različite karakteristike izlaznog momenta. Pogon sa nagnutim skočnim jarmom ima veliki početni moment i nizak radni moment, pogodan za kontrolu leptir ventila. Pogon sa simetričnim skočnim jarmom ima uravnoteženiju krivu momenta i uglavnom je pogodan za kontrolu kuglastih ventila i čep ventila.
2. O-prstenovi inkapsulirani sa dvostrukim materijalima (guma i PFA) mogu se primijeniti na različite temperature i radne uvjete.
Dvostruki O-prsten i dizajn ležaja osiguravaju stabilnost i pouzdanost modularnog cilindra.
3. Izlazni obrtni moment tipa XM sa povratnom oprugom može dostići više od 140.000 Nm, a izlazni obrtni moment tipa dvostrukog-momenta može dostići više od 250.000 Nm.
Radni pritisak: 0,3-0,6MPa.
4. I središnji modul tijela i modul cilindra su napravljeni od nodularnog željeza ili ugljičnog čelika kako bi se osigurala dovoljna čvrstoća. Ukupna struktura je kompaktna, a dizajn je lijep i usklađen. Šipka i klip osiguravaju najbolji izlazni moment.
5. Kompozitni materijali s niskim trenjem i dugovječnim vijekom izbjegavaju direktan kontakt-na-metal, čineći održavanje i zamjenu brzim i lakim.
6. Izlazna osovina je u skladu sa najnovijim ISO5211 i NAMUR standardima. Njegova veličina se može prilagoditi, a nehrđajući čelik je opciono.
7. NAMUR standardni indikator položaja olakšava ugradnju dodatne opreme kao što su kutije graničnih prekidača i pozicioneri.
8. Dva nezavisna vijka sa podesivim uglom mogu podesiti hod ventila od -6 stepeni do 96 stepeni, što pomaže da se produži radni vek sedišta ventila.

Princip je da:

komprimirani zrak ulazi u komoru kako bi gurnuo klip da izvrši linearno kretanje, a transmisionim strukturama klina jarma i utora jarma, linearno kretanje klipa će se pretvoriti u rotacijsko kretanje jarma i pokrenuti izlaznu osovinu da se okreće, čime se postiže kontrola ventila.
