Uvod u proizvod
YT1000 Pozicioner ventila se koristi sa pneumatskim kontrolnim ventilom za formiranje kontrolne petlje zatvorene petlje. Signal istosmjerne struje koji daje upravljački sistem pretvara se u plinski signal koji pokreće regulacijski ventil da kontrolira djelovanje regulacionog ventila. Istovremeno se vrši povratna informacija prema stepenu otvaranja regulacionog ventila, tako da se položaj ventila može ispravno pozicionirati prema kontrolnom signalu koji emituje sistem. Električni pozicioner se može koristiti za jednosmjerne (povratne opruge) i pneumatske aktuatore s dvostrukim djelovanjem.
Ugradnja elektro-pneumatskih pozicionera ventila: Ova serija je tipa podešavanja i dizajnirana je za aktuatore dvostrukog ili jednostrukog djelovanja sa ulaznim i izlaznim 4-20 mA povratnim signalima. Pneumatski aktuator je opremljen električno-pneumatskim pozicionerom ventila i držačem, koji povezuje polugu povratne veze kroz NAMUR prorez zupčanika, koji je pričvršćen sa 4 vijka. Cjevovod izvora zraka može se spojiti kako bi se ostvarila kontrola podešavanja.
Tehnički parametri
Električno-pneumatski pozicioner ventila serije 1000 se koristi s pneumatskim kontrolnim ventilom za formiranje kontrolne petlje zatvorene petlje. Signal istosmjerne struje koji daje kontrolni sistem pretvara se u plinski signal koji pokreće regulacijski ventil za kontrolu djelovanja regulacijskog ventila. U isto vrijeme ,povratna informacija se vrši prema stepenu otvaranja regulacionog ventila, tako da se položaj ventila može pravilno pozicionirati prema kontrolnom signalu koji emituje sistem. Električni pozicioner se može koristiti za jednosmjerno (povratni tip opruge) i dvostruko djelovanje pneumatski aktuatori. Instalacija elektro-pneumatskih pozicionera ventila: Ova serija je tipa podešavanja i dizajnirana je za aktuatore sa dvostrukim ili jednosmjernim djelovanjem sa ulaznim i izlaznim 4-20 mAfeedback signalima. Pneumatski aktuator je opremljen elektro-pneumatskim pozicionerom ventila i držačem ,povezujući polugu za povratnu informaciju kroz NAMUR prorez zupčanika, koji je pričvršćen sa 4 vijka. Cjevovod izvora zraka može se spojiti kako bi se ostvarila kontrola podešavanja.

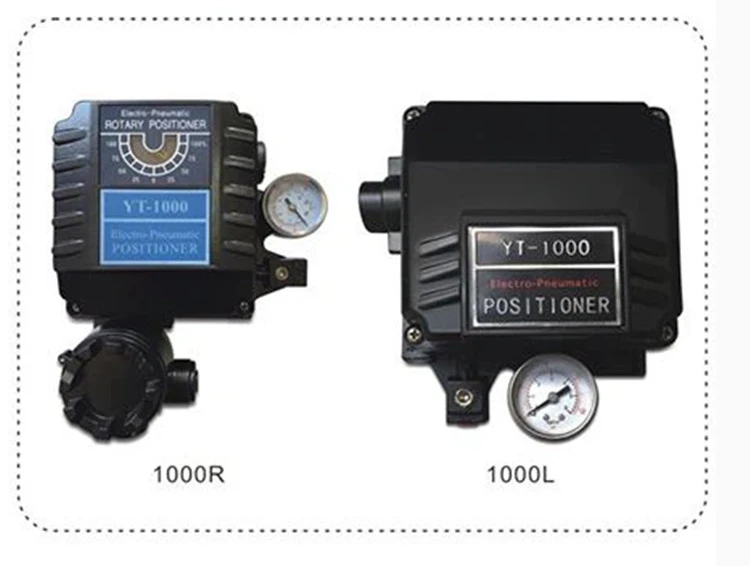

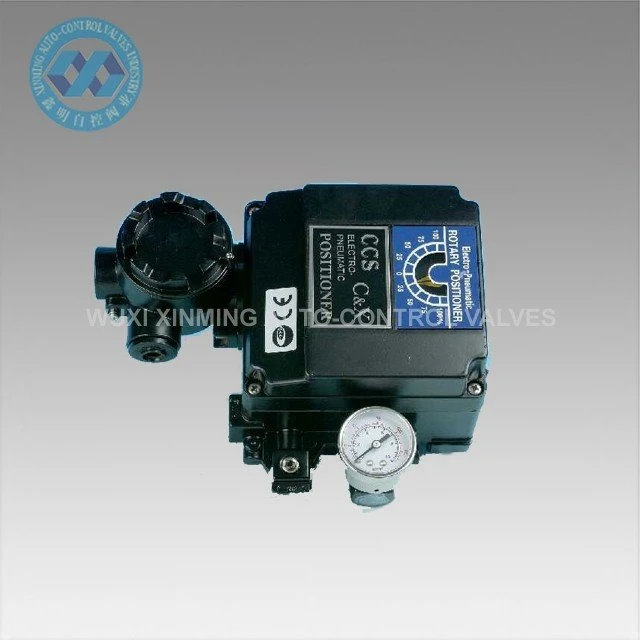

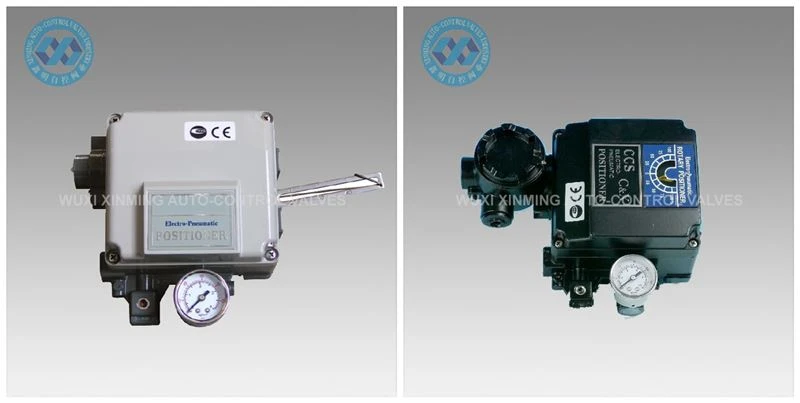

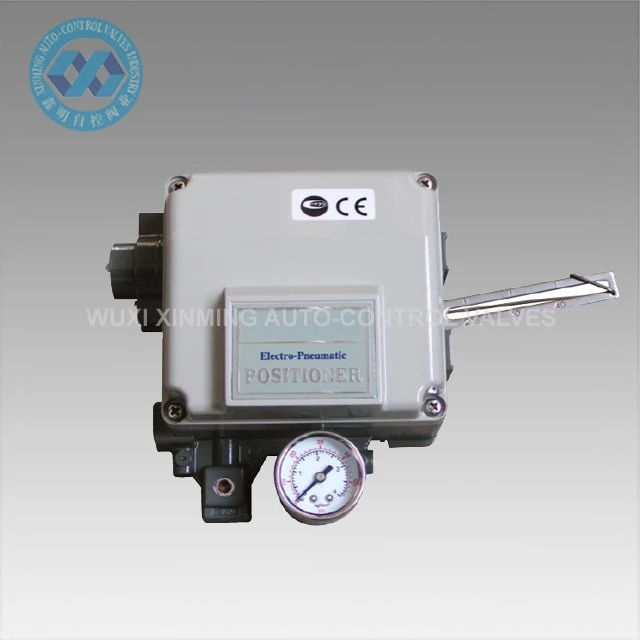

Stavka | Model | 1000L (linearni tip) | 1000R (rotacijski tip) |
Single acting Dvostruko djelovanje | |||
Ulazni signal, otpor | 4~20Ma.dc 250Ω±15Ω | ||
Pritisak dovoda gasa | 1,4~7 kgf/cm²（20~100psi） | ||
Moždani udar | 10~105 mm | 0-90stepen | |
Električni interfejs | PT(NPT)1/2 | ||
Otporan na eksploziju | EXD II BT4/Exd II BT6 /Exia II CT6 | ||
Nivo zaštite | IP66 | ||
Temperatura okoline | -20stepen~70stepenPonovljivost ±0.5% | ||
Linearno | ±1%F.S ±2% F.S ±2% F.S | ||
Histereza | ±1%F.S Osjetljivost±0.2%F.S ±0.5% F.S | ||
Potrošnja energije vazduha | 3LPM(sup=1.4kgf/cm²,20psi) | ||
Protok | 80 LPM (sup=1.4 kgf/cm²,20psi) | ||
Materijal | Liveni aluminijum | ||
Težina | 2.7KG~2.8KG | ||
Model | 1000L/R |
Vrste | L: Linearni tip, R: Rotacioni tip |
Oblik akcije | S: Jednostruka akcija, D: Dvostruka akcija |
Forma otporna na eksploziju | M: otporan na eksploziju Exd II BT4 Exd II BT6, I: Intrinzično siguran Exia II CT6,n: Normalno |
Povratna poluga | R1,M6*40L;R2,M8*40L;R,NAMUR;1,10~40mm; 2,40~70mm |
Orifice | 90,90~180,180 |
Interface Type | PT,NPT |
Opcija | 0,+PTM, +L/S |
Predstavljanje kompanije
Od 2007. osnovao je WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
Uglavnom proizvodimo pneumatski aktuator, pneumatski kuglični ventil, pneumatski leptir ventil, pneumatski/električni kontrolni ventil, itd.
Naša kompanija ima naprednu opremu za obradu i sofisticiranu opremu za testiranje. Naša oprema za obradu uključuje strugove, glodalice, bušilice, rende, bušilice, CNC strugove, CNC obradne centre i drugu opremu. Postoji ukupno 30 kompleta, od kojih je 5 kompleta uvezenih vertikalnih mašinskih centara i nekoliko setova naprednih CNC strugova.
