Uvod proizvoda

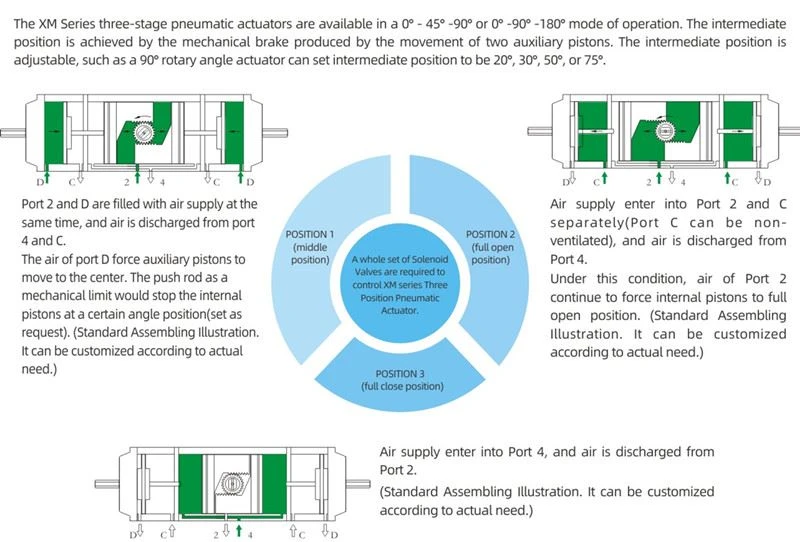

Trostupančni pneumatski aktuatori serije XM dostupni su u 0°- 45°-90° ili 0° -90° -180° načinu rada. Srednji položaj postiže se mehaničkom kočnicom proizvedenom kretanjem dva pomoćna klipa. Srednji položaj je podesiva, kao što je 90° rotacijski ugaoni aktuator može postaviti srednji položaj na 20°, 30°, 50°, ili 75°.
Brzi detalji

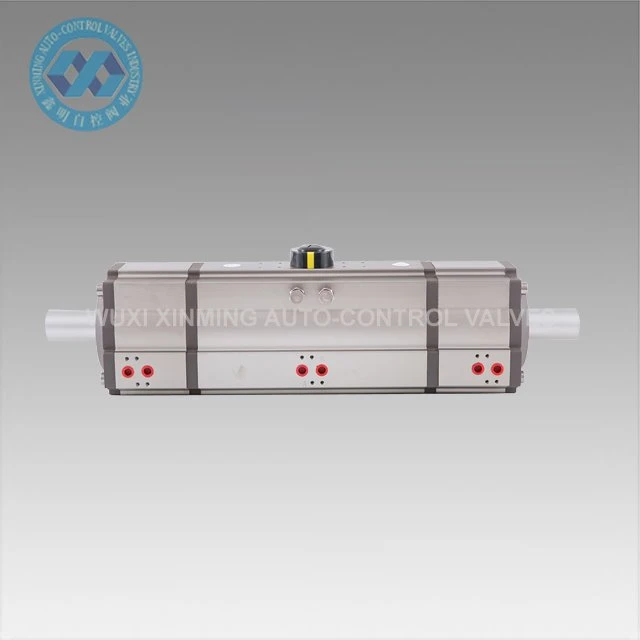

Naziv proizvoda: 3 Pozicija Pneumatski aktuator
Brend ime: XM, a OEM je također prihvaćen
Veličina aktuatora: 32mm-400mm
Rotacijski ugao: 0°~180°(±5°)
Raspon temperature rada: -20°C~ +80°C(standard)
-40°C~+80°C(niska temperatura)
-15°C~150°C(visoka temperatura)
Pritisak dovoda zraka: 0.2~0.8MPa, 10Mpa max
Top connection: VDI/VDE3845 NAMUR
Donja veza: ISO 5211 i DIN3337
Materijal: Aluminijska sligura
Struktura: stalak i pinion, klipovi sa dva stala
Obrada površine tijela aktuatora: tvrda anodizirana, ili oksidacija umaka
End Cap Boja: crno siva, crna, tamno plava, nebesko plava, crvena, narančasta, zelena itd.
Certifikacija: CE, ATEX, SIL3, ISO9001:2016
Prednosti Pneumatski aktuatori
1. Prihvatiti kontinuirani gasni signal i izlazni linearni pomak (nakon dodavanja uređaja za konverziju struje/gasa, može prihvatiti i kontinuirani električni signal), a neki mogu da izlaze ugaoni pomak kada su opremljeni rokerovom rukom.
2. Ima pozitivne i negativne funkcije.
3. Brzina u pokretu je velika, ali će brzina postati sporiji kada se teret poveća.
4. Izlazna sila je vezana za operativni pritisak.
5. Visoka pouzdanost, ali se ventil ne može održati nakon prekida izvora plina (može se održavati nakon dodavanja zadržanog ventila).
6. Nezgodno je realizirati kontrolu segmenta i kontrolu programa.
7. Jednostavno održavanje i dobra prilagodljivost okolini.
8. Izlazna snaga je velika.
9, sa eksplodirajuce funkcije.
Sposobnost snabdevanja
Sposobnost snabdijevanja: 10000 jedinica mjesečno Pneumatic Rotary Actuator
Pakovanje i dostava
Detalj pakiranja: 1). odvojena kutija s pjenama pakovanje unutra
2). Šperploča za isporuku oceana
3). Paleta od šperploče za isporuku zraka
Prednost
1) Svi važni rezervni dijelovi bili bi tretirani tvrdom anodizacijom kako bi se povećala snaga do velikog stupnja kako bi se osigurala dobra izvedba i život dužnosti.
2) Svi procesi se jednokratno formiraju od strane CNC-a kako bi se osigurala tačnost procesa i život dužnosti.
Tehnički parametar
XM 3 POZICIJA PNEUMATSKI AKTUATOR IZLAZNI MOMENT STOL
Model | Ulazni tlak zraka(jedinica:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Izlazni moment tlaka zraka(N.m) | ||||||
XM-DA32-3S | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-3S | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-3S | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-3S | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-3S | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-3S | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-3S | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-3S | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-3S | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-3S | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-3S | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-3S | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-3S | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-3S | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-3S | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-3S | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-3S | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-3S | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
