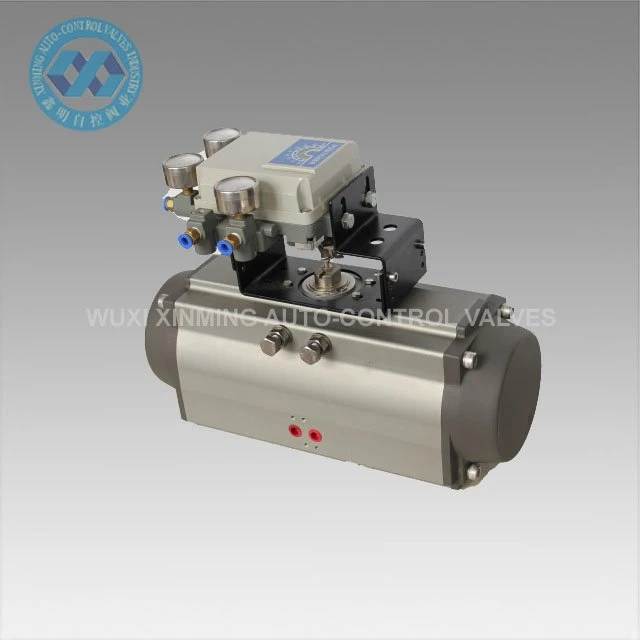

Uvod u proizvod

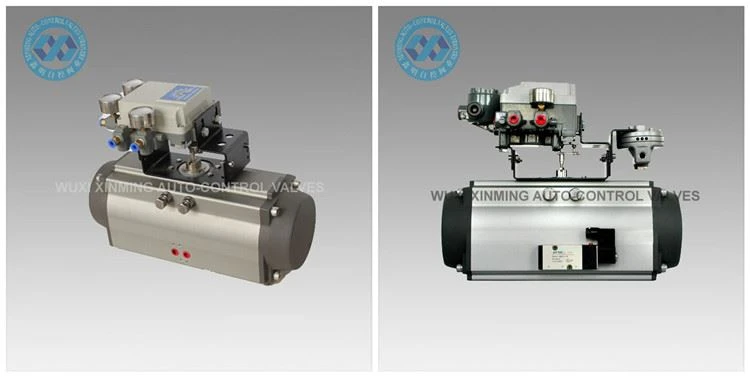

AT Pneumatski aktuator koristi se za automatsko upravljanje leptir ventilima, kuglastim ventilima i mašinama s rotacijskim kretanjem. Precizni dvokružni klipovi od lijevanog aluminijskog legura s lijevovima s tvrdom oksidacijom poboljšavaju točnost rotacijskog kuta i radni vijek. Pneumatski rotacijski aktuatori serije XM sa zupčanikom i zupčanikom jedinstveni su po stilu, napredni u tehnologiji, precizni u proizvodnji, ekonomični i kompaktni u dizajnu te se mogu izravno opremiti drugim priborom za poboljšanje učinkovitosti i ekonomičnosti.
Brzi detalji
Naziv proizvoda: AT Pneumatski pogon
Naziv marke: XM i OEM je takođe prihvaćen
Veličina pogona: 32mm-400mm
Rotacioni ugao: 0 ° ~ 90 ° (± 5 °)
Opseg radne temperature: -20 ℃ ~ +80 ℃ (standardno)
-40 ℃ ~ +80 ℃ (niska temperatura)
-15 ℃ ~ 150 ℃ (visoka temperatura)
Pritisak dovoda vazduha: 0,2 ~ 0,8MPa, 10Mpa max
Gornji priključak: VDI/VDE3845 NAMUR
Donji priključak: ISO 5211 i DIN3337
Materijal: Aluminijumska legura
Struktura: zupčasti zupčanik, dvostruki klipovi
Obrada površine aktuatora: tvrdo eloksirano ili oksidacijom potapanjem
Boja završne kape: crno siva, crna, tamno plava, nebesko plava, crvena, narančasta, zelena itd.
Certifikacija: CE, ATEX, SIL3, ISO9001: 2016
Tehnički parametar
XM NA TABLICI MOTORA IZLAZNOG PNEUMATSKOG POKRETAČA
Model | Ulazni tlak zraka (jedinica: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Izlazni obrtni moment vazdušnog pritiska (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

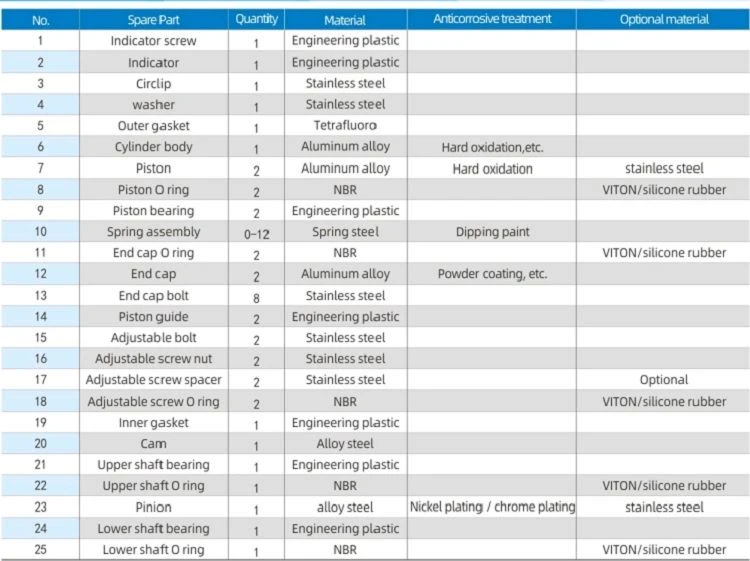

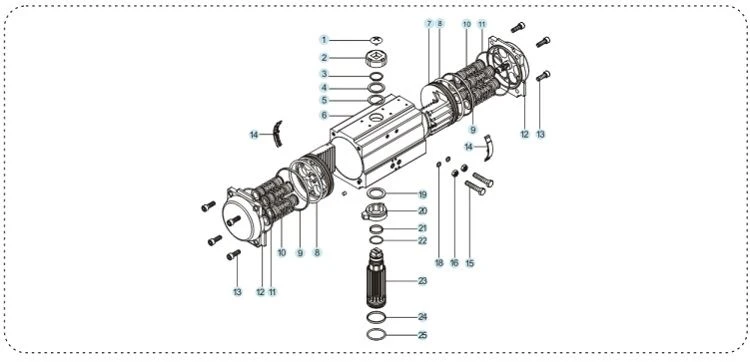

Rezervni dijelovi i materijal

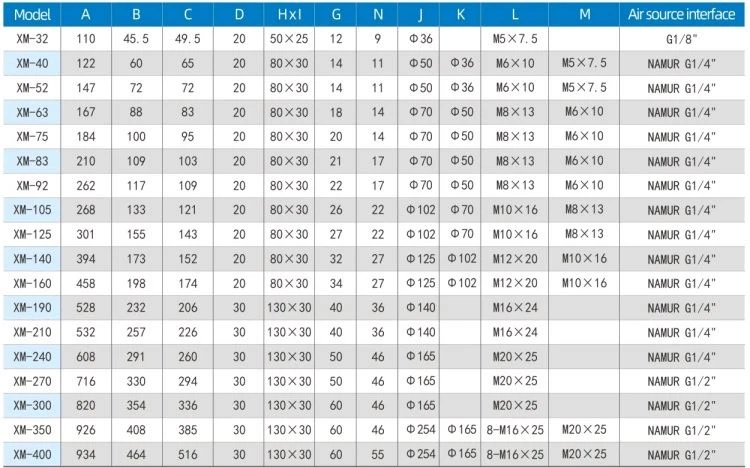

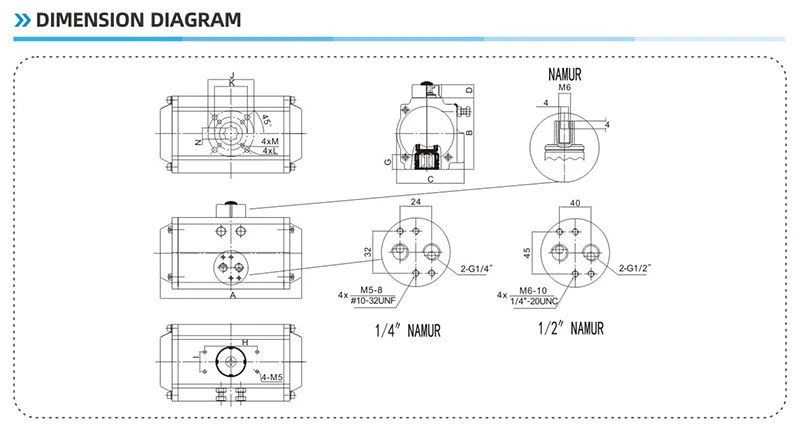

Dijagram dimenzija
Prednost
1) Svi važni rezervni dijelovi bili bi tretirani anodizacijom kako bi se u velikoj mjeri povećala čvrstoća kako bi se osigurale dobre performanse i radni vijek.
2) Svi procesi se jednokratno formiraju pomoću CNC-a kako bi se osigurala točnost procesa i vijek trajanja.
Predstavljanje kompanije
Od 2007. godine osnovano je WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
Uglavnom proizvodimo pneumatski aktuator, pneumatski kuglasti ventil, pneumatski leptir ventil, pneumatski/električni upravljački ventil itd.

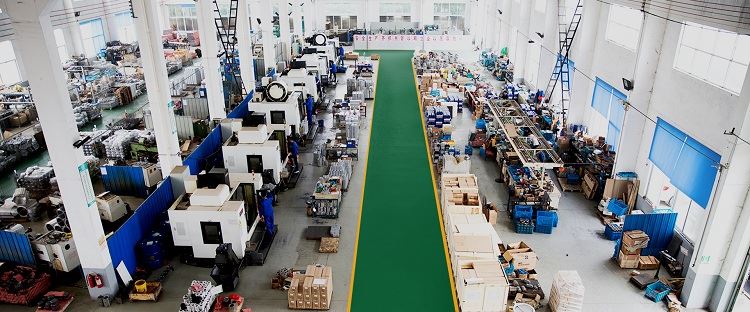

Naša kompanija ima naprednu opremu za obradu i sofisticiranu opremu za testiranje. Naša oprema za obradu uključuje tokarilne strojeve, glodalice, bušilice, blanjalice, bušilice, CNC tokarilice, CNC obradne centre i drugu opremu. Postoji ukupno 30 kompleta, od kojih postoji 5 kompleta uvezenih okomitih strojnih središta i nekoliko kompleta naprednih CNC tokarilica.
