Uvod proizvoda
Pneumatski aktuatori od 90 stepeni imaju jedinstvene stilove, naprednu tehnologiju, preciznu proizvodnju, ekonomičan i kompaktni dizajn, te mogu biti direktno opremljeni drugim priborom za poboljšanje efikasnosti i ekonomije.
Brzi detalji

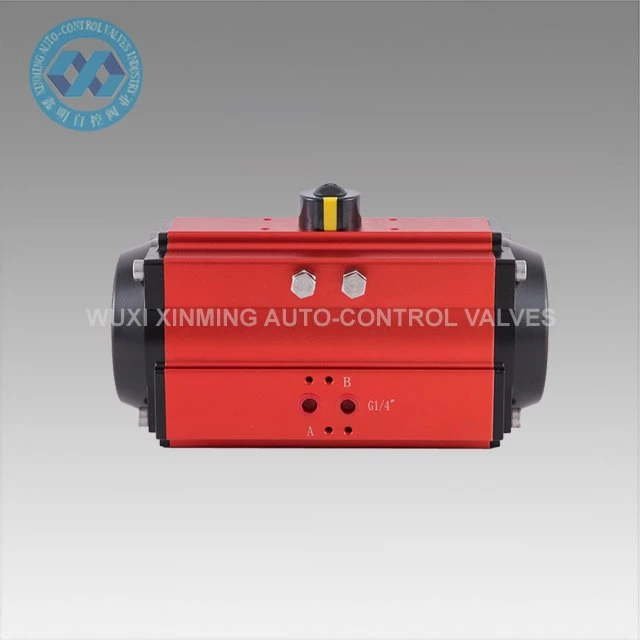

Naziv proizvoda: Pneumatski aktuator od 90 stepeni
Brend ime: XM, a OEM je također prihvaćen
Veličina aktuatora: 32mm-400mm
Rotacijski ugao: 0°~90°(±5°)
Raspon temperature rada: -20°C~ +80°C(standard)
-40°C~+80°C(niska temperatura)
-15°C~150°C(visoka temperatura)
Pritisak dovoda zraka: 0.2~0.8MPa, 10Mpa max
Top connection: VDI/VDE3845 NAMUR
Donja veza: ISO 5211 i DIN3337
Materijal: Aluminijska sligura
Struktura: stalak i pinion, klipovi sa dva stala
Obrada površine tijela aktuatora: tvrda anodizirana, ili oksidacija umaka
End Cap Boja: crno siva, crna, tamno plava, nebesko plava, crvena, narančasta, zelena itd.
Certifikacija: CE, ATEX, SIL3, ISO9001:2016

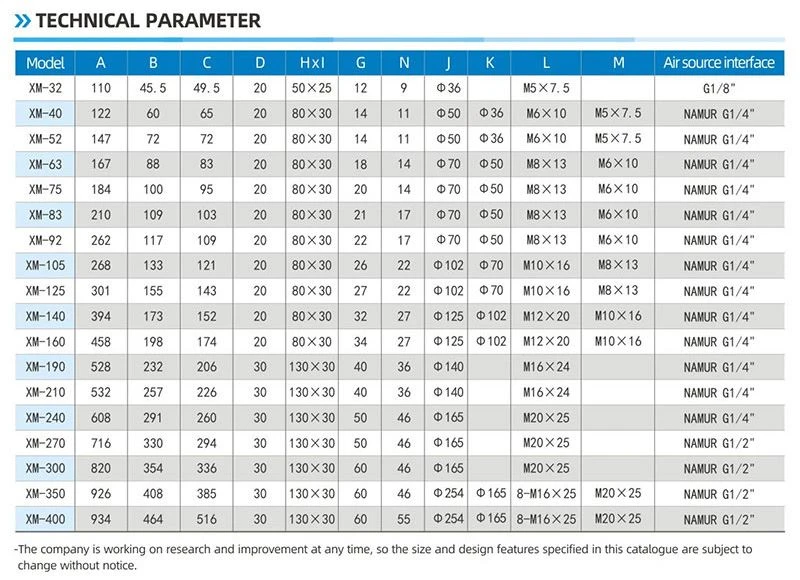

Tehnički parametar
XM 90 DEGREE PNEUMATIC ACTUATOR IZLAZNI MOMENT STOL
Model | Ulazni tlak zraka(jedinica:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Izlazni moment tlaka zraka(N.m) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

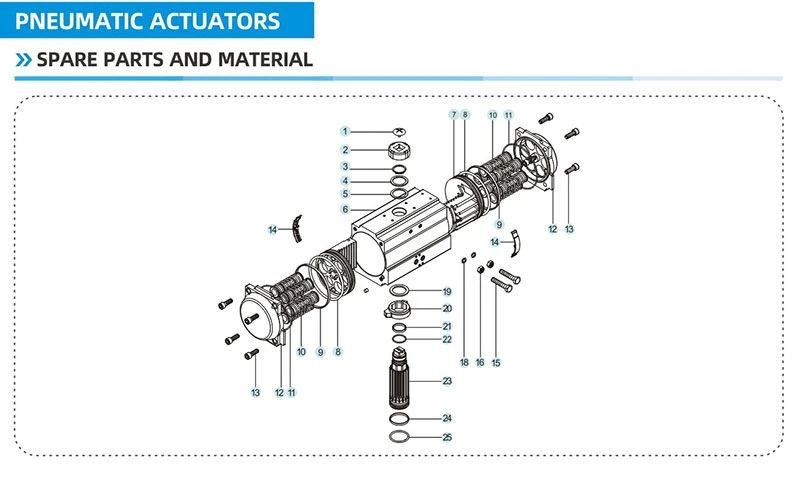

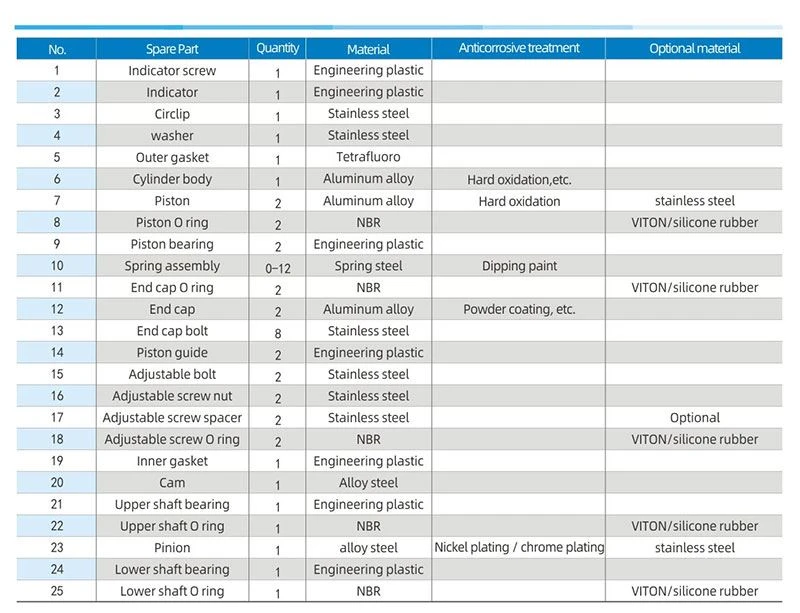

Rezervni dijelovi i materijal

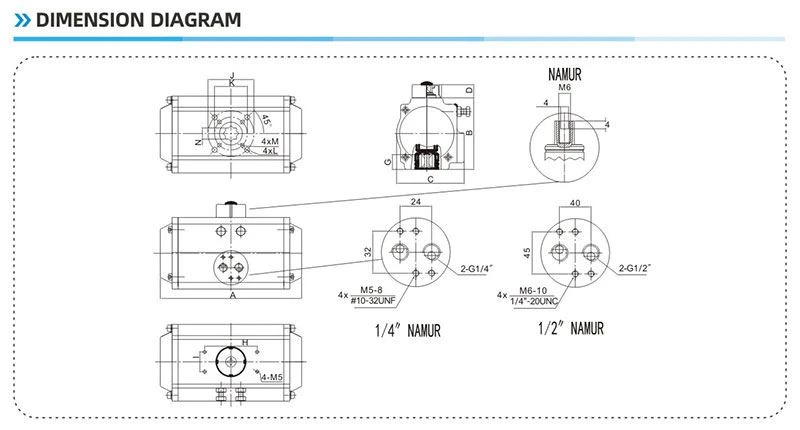

Dijagram dimenzije
Osobina
-Struktura je kompaktni stalak i pinion pneumatski aktuator.
-Koristi se za ventile za četvrtinu okreta, kugline ventile, ventile za leptire i ventile za utikače.
-Visokokvalitetna aluminijska sligura, tvrdo anodizirana površina + Teflon.
-High-end proizvodi, odličan kvalitet, i savršen sistem certifikacije.
-Svi proizvodi su striktno testirani kada napuste fabriku, a svaki aktuator je oznacen proizvodnim kodom za laku identifikaciju i pracenje usluga.
Prednost
1) Svi važni rezervni dijelovi bili bi tretirani tvrdom anodizacijom kako bi se povećala snaga do velikog stupnja kako bi se osigurala dobra izvedba i život dužnosti.
2) Svi procesi se jednokratno formiraju od strane CNC-a kako bi se osigurala tačnost procesa i duty life.
Sposobnost snabdevanja
Sposobnost snabdijevanja: 10000 jedinica mjesečno Pneumatic Rotary Actuator
Pakovanje i dostava
Detalj pakiranja: 1). odvojena kutija s pjenama pakovanje unutra
2). Šperploča za isporuku oceana
3). Paleta od šperploče za isporuku zraka
Polaska luka: Šangaj, Kina
Vrijeme za olovo:
Količina(jedinice) | 1-50 | 51-1000 | 1001-10000 | >10001 |
Est. Time(days) | Dobra na zalihama | 7 | 20 | Da se pregovara |
