Pregled proizvoda

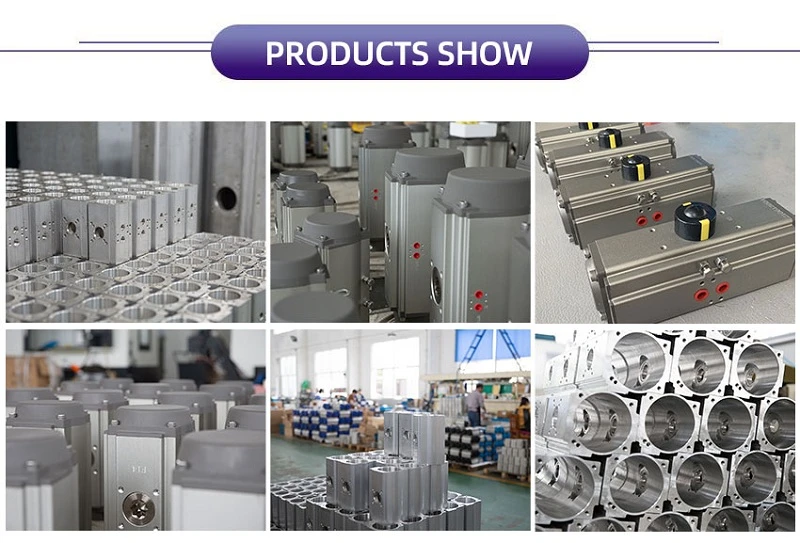

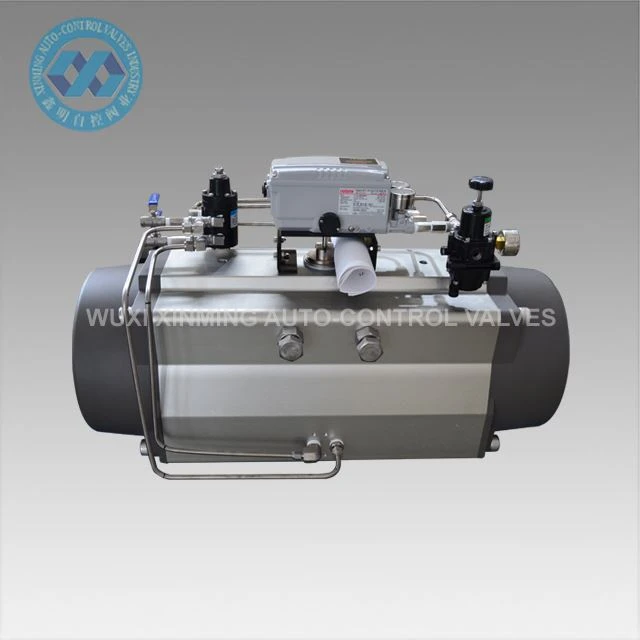

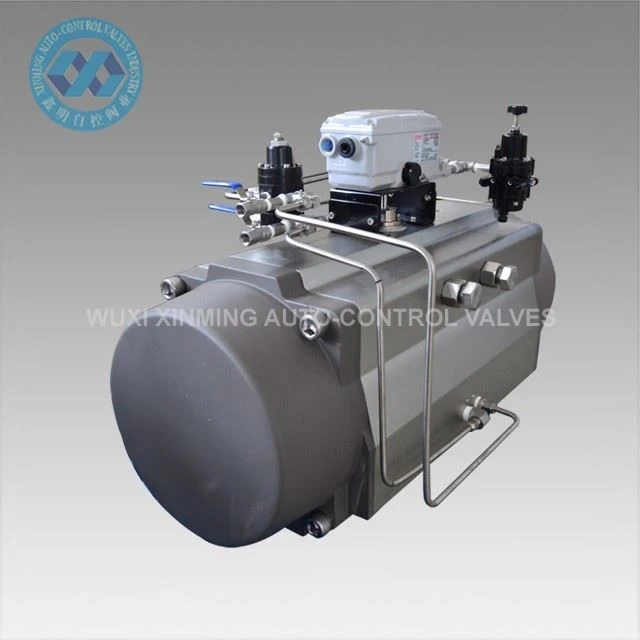

Pneumatski aktuator dvostrukog djelovanja zupčanik i zupčanik dizajniran je za automatizaciju kuglastih ventila za četvrtinu{0}}okretanja i leptir ventila u industrijskim sistemima cjevovoda. Pruža pouzdanu pneumatsku kontrolu za rad ventila od 0 stepeni –90 stepeni i kompatibilan je sa standardnim montažnim interfejsima kao što su ISO 5211 i NAMUR VDI/VDE 3845.
Široko se koristi u sistemima industrijske automatizacije gdje je potrebno stabilno i standardizirano aktiviranje ventila.
Technical Parameter
| Naziv proizvoda | Pneumatski rotacioni aktuator |
| Brand name | XM, i OEM je također prihvaćen |
| Veličina aktuatora | 32mm-400mm |
| Rotacioni ugao | 0 stepeni ~90 stepeni |
| Raspon radne temperature |
-20 stepeni ~ +80 stepen (standardno) -40 stepeni ~+80 stepen (niska temperatura) -15 stepeni ~150 stepeni (visoka temperatura) |
| Pritisak dovoda vazduha | 0.2~0.8MPa, 10Mpa max |
| Gornji priključak | VDI/VDE3845 NAMUR |
| Donji priključak | ISO 5211 i DIN 3337 |
| Materijal | Aluminijumska legura |
| Struktura | zupčanik i zupčanik, klipovi s dvostrukom zupčanikom |
| Površinska obrada tijela aktuatora | tvrdo eloksirano |
| Boja završne kapice | crno siva, crna, tamno plava, nebesko plava, crvena, narandžasta, zelena, itd. |
| Certifikacija | CE, ATEX, SIL3, ISO9001:2016 |
XM TABELA IZLAZNOG MOMENTA IZLAZNOG PNEUMATSKOG ROTACIJSKOG AKTUATORA DVOSTRUKOG DJELOVANJA
|
Model |
Ulazni pritisak vazduha (jedinica: bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Izlazni moment vazdušnog pritiska (Nm) |
||||||
|
XM{0}}DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM{0}}DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM{0}}DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM{0}}DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM{0}}DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM{0}}DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM{0}}DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM{0}}DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM{0}}DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM{0}}DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM{0}}DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM{0}}DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM{0}DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM{0}DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM{0}DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM{0}DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM{0}DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM{0}DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Karakteristike
- Dizajn letve i zupčanika sa dvostrukim djelovanjem osigurava stabilnu kontrolu otvaranja i zatvaranja na zrak{0}}.
- 0 stepeni –90 stepeni četvrtokreta-izlaz za kuglaste ventile i leptir ventile.
- Dvostruka struktura klipa poboljšava ravnotežu obrtnog momenta i smanjuje mehaničko naprezanje.
- Telo od tvrdog anodiziranog aluminijuma pruža otpornost na koroziju u industrijskim okruženjima.
- NAMUR VDI/VDE 3845 i ISO 5211 montaža za direktnu instalaciju bez adaptera.
- Mogućnost širokog temperaturnog raspona za standardne i teške uslove rada.
- OEM prilagođavanje je dostupno za zahtjeve okretnog momenta, veličine i boje.
- CE, ATEX, SIL3, ISO9001 sertifikovan za upotrebu u industrijskoj automatizaciji.
Aplikacija
- Automatizacija kuglastih ventila u naftovodima i gasovodima
- Regulacija leptir ventila u postrojenjima za prečišćavanje vode
- Sistemi za regulaciju protoka hemijske obrade
- Sistemi za kontrolu pare i fluida elektrane
- Linije za proizvodnju hrane, pića i farmaceutskih proizvoda
- Opća automatizacija industrijskih procesa
Supply Ability
Mogućnost nabavke: 10000 jedinica mjesečno Pneumatski rotacioni aktuator
Pakovanje i dostava
Detalji pakovanja:
1). odvojena kutija sa pjenastim pakiranjem unutra
2). Kutija od šperploče za prekooceanske pošiljke
3). Paleta od šperploče za vazdušni transport
Polazna luka: Šangaj, Ningbo, itd. Kina
Vrijeme isporuke:
|
Količina (jedinice) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Proc. vrijeme (dani) |
Roba na lageru |
7 |
20 |
Treba pregovarati |
