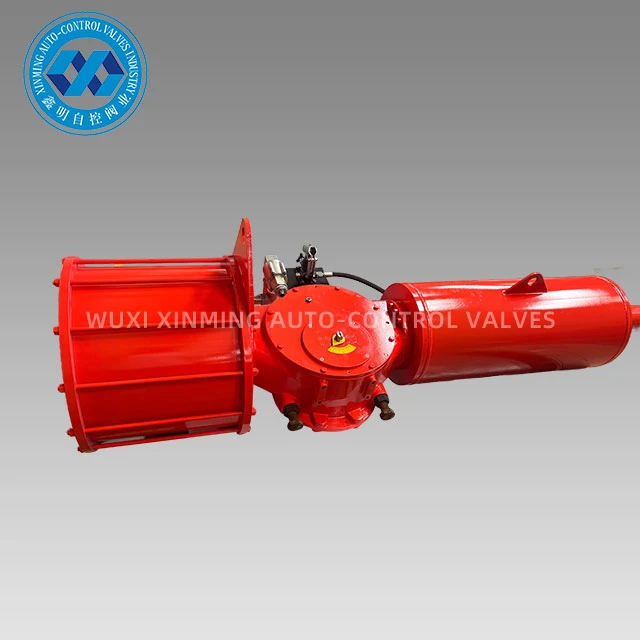

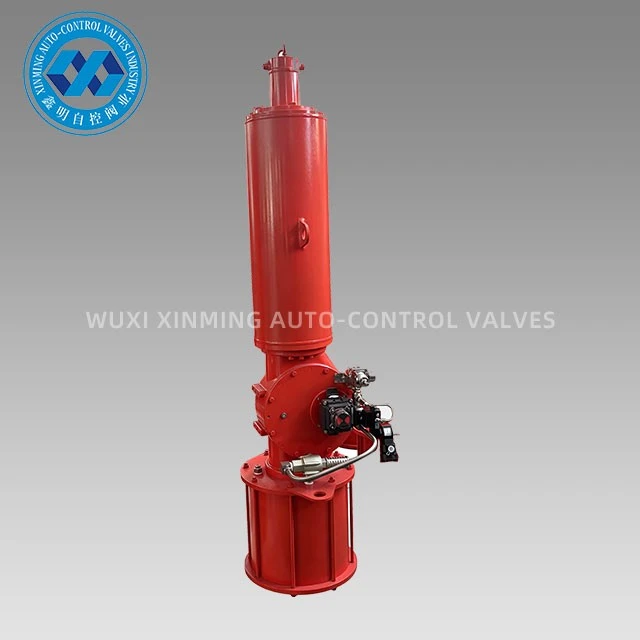

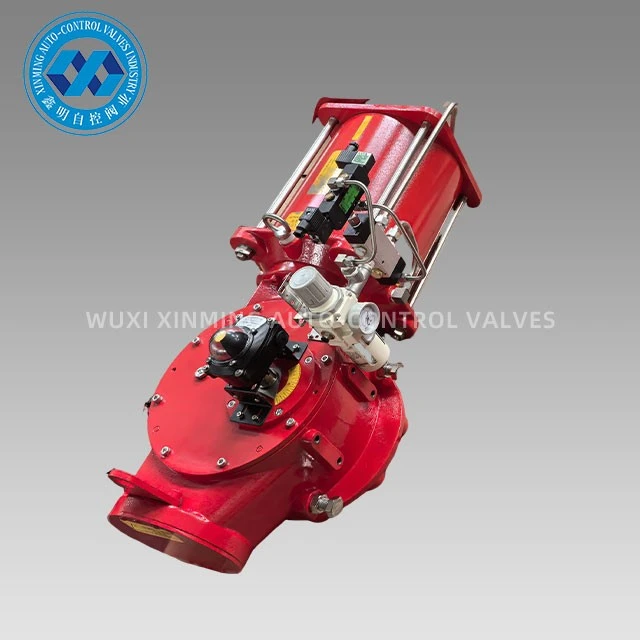

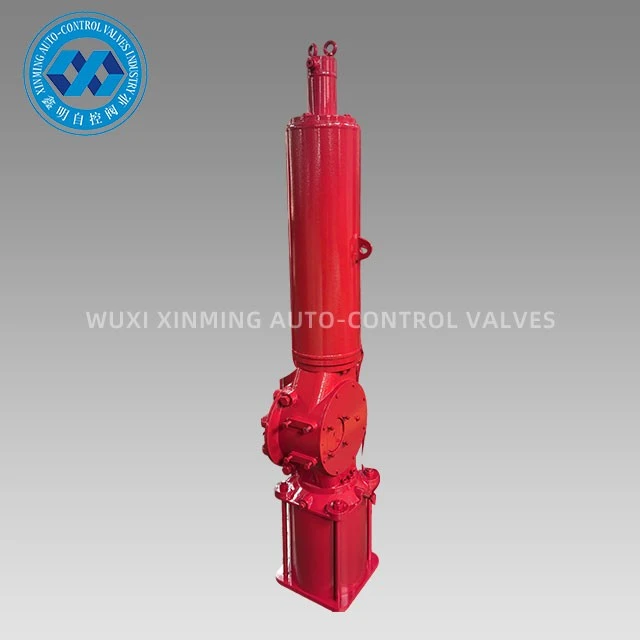

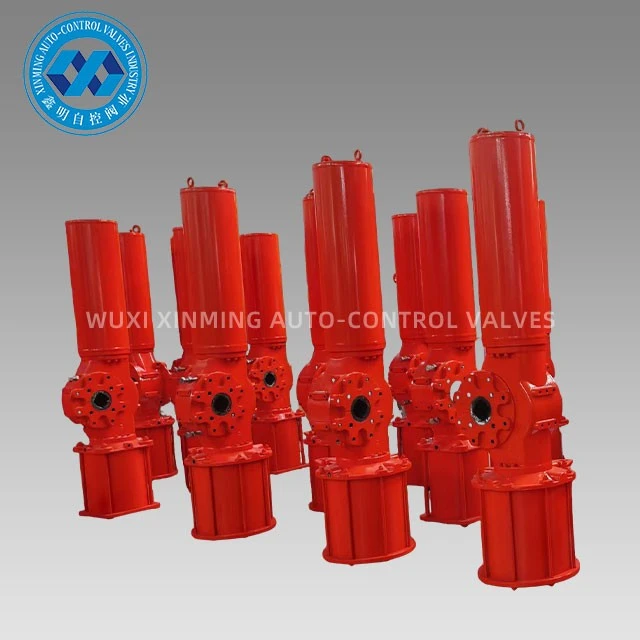

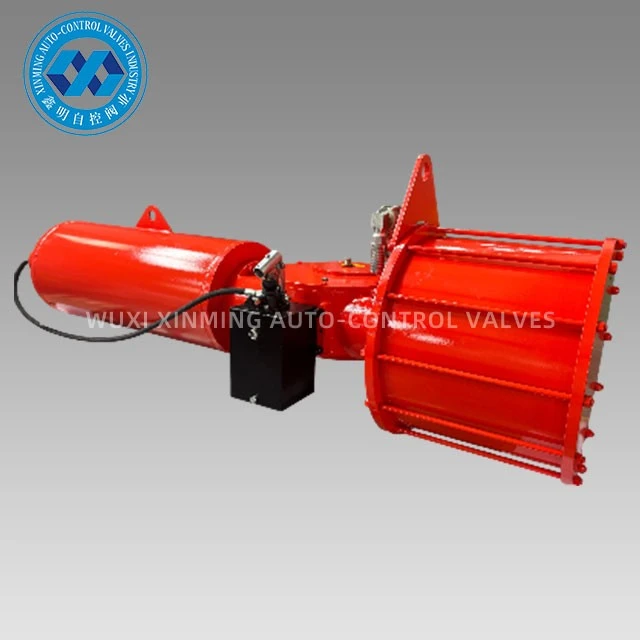

U sistemima za automatizaciju ventila visokog{0}}pritiska, odabir aktuatora rijetko se odnosi samo na postizanje rotacije od 90- stepeni. Pravi izazov je generisanje dovoljnog obrtnog momenta na tačnim tačkama gde ventil doživljava maksimalan otpor - posebno tokom odvajanja i konačnog postavljanja.
Zbog toga se pneumatski aktuatori scotch yoke naširoko koriste u aplikacijama za teške-četvrto-okretne ventile za naftu i plin, petrohemiju, LNG, proizvodnju energije i cjevovodne sisteme.
U poređenju sa aktuatorima zupčanika i zupčanika, mehanizam skočnog jarma proizvodi krivulju varijabilnog momenta koja bolje odgovara stvarnom radnom ponašanju leptir ventila, kugličnih ventila i utikačnih ventila. U stvarnim industrijskim uslovima, ovi ventili obično zahtevaju znatno veći obrtni moment na početku i na kraju hoda zbog trenja sedišta, diferencijalnog pritiska, nakupljanja medija ili dugih radnih ciklusa.
Za ventile velikog -promjera, nedovoljan moment otkidanja može dovesti do odgođenog udaranja, nestabilnog rada ili nepotpunog otvaranja ventila. U aplikacijama za gašenje, neadekvatan moment-momenta krajnjeg položaja može na kraju dovesti do loših performansi zaptivanja ili unutrašnjeg curenja nakon ponovljenih ciklusa. Pneumatski aktuatori Scotch yoke posebno su dizajnirani za rješavanje ovih problema.
Specifikacije proizvoda
| Ugao rotacije | 0 - 90 stepen |
| Materijal | Nodularno željezo / ugljični čelik |
| Maksimalni izlazni moment |
Dvostruko{0}}radnja: 250.000 Nm Poništavanje opruge: 140.000 Nm |
| Radni pritisak | 0.3 - 0.6 MPa |
| Radna temperatura | Standardno: -20 do +80 stepeni Celzijusa |
Uobičajene primjene u automatizaciji industrijskih ventila
Pneumatski aktuatori Scotch yoke se obično instaliraju u sistemima gdje su visoka{0}}pouzdanost isključivanja i stabilne performanse obrtnog momenta kritične.
Tipične primjene uključuju:
- Ventili za izolaciju cjevovoda
- Sistemi isključenja u slučaju nužde
- Leptir ventili-visokog pritiska
- Automatizacija velikog kuglastog ventila
- LNG transportni sistemi
- Procesne linije rafinerije
- Offshore proizvodne platforme
- Sistemi upravljanja ventilima na farmi rezervoara
U mnogim od ovih okruženja, kvar aktuatora nije samo problem održavanja -, već može direktno utjecati na sigurnost procesa, usklađenost s okolišem i kontinuitet proizvodnje.
Pneumatski aktuatori Scotch yoke ostaju jedno od najčešće korištenih rješenja za automatizaciju ventila visokog momenta jer su dizajnirani oko stvarnih industrijskih radnih uvjeta, a ne samo teoretskih izlaznih vrijednosti. Njihova sposobnost da isporuče pouzdan obrtni moment tamo gde je ventilima to zaista potrebno čini ih posebno pogodnim za zahtevnu kontrolu procesa i aplikacije u slučaju nužde.
