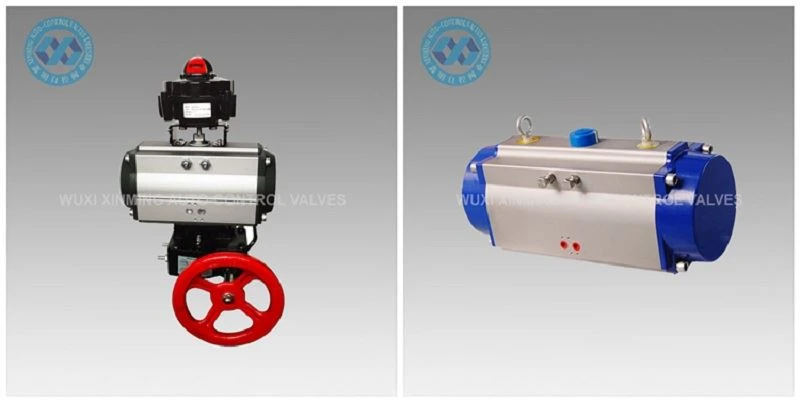

Uvod u proizvod
On-off pneumatski aktuator se koristi za automatsku kontrolu leptir ventila, kuglastih ventila i mašina sa rotacionim kretanjem. Precizni klipovi od aluminijumske legure livenog pod pritiskom sa dvostrukim nosačem sa tvrdom oksidacionom obradom poboljšavaju tačnost rotacionog ugla i radni vek. Tijelo aktuatora sa tvrdom oksidacijom može efikasno izbjeći ogrebotine.
Brzi detalji
Naziv proizvoda: On-off pneumatski aktuator
Naziv robne marke: XM, i OEM je također prihvaćen
Veličina aktuatora: 32mm-400mm
Rotacioni ugao: 0 stepen ~90 stepeni (±5 stepeni)
Raspon radne temperature: -20 stepen ~ plus 80 stepeni (standardno)
-40 stepen ~ plus 80 stepeni (niska temperatura)
-15 stepen ~150 stepeni (visoka temperatura)
Pritisak dovoda zraka: {{0}}.2~0.8MPa, 10Mpa max
Gornji priključak: VDI/VDE3845 NAMUR
Donji priključak: ISO 5211 i DIN3337
Materijal: legura aluminijuma
Struktura: zupčanik i zupčanik, dvostruki klipovi
Površinska obrada tijela aktuatora: tvrda anodizirana ili oksidacija potapanjem
Boja poklopca: crno siva, crna, tamno plava, nebesko plava, crvena, narandžasta, zelena itd.
Certifikacija: CE, ATEX, SIL3, ISO9001:2016
Technical Parameter
XM TABELA IZLAZNIH MOMENTA ZA UKLJUČIVANJE-ISKLJUČIVANJE PNEUMATSKOG AKTUATORA
Model | Ulazni pritisak vazduha (jedinica: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Izlazni moment vazdušnog pritiska (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

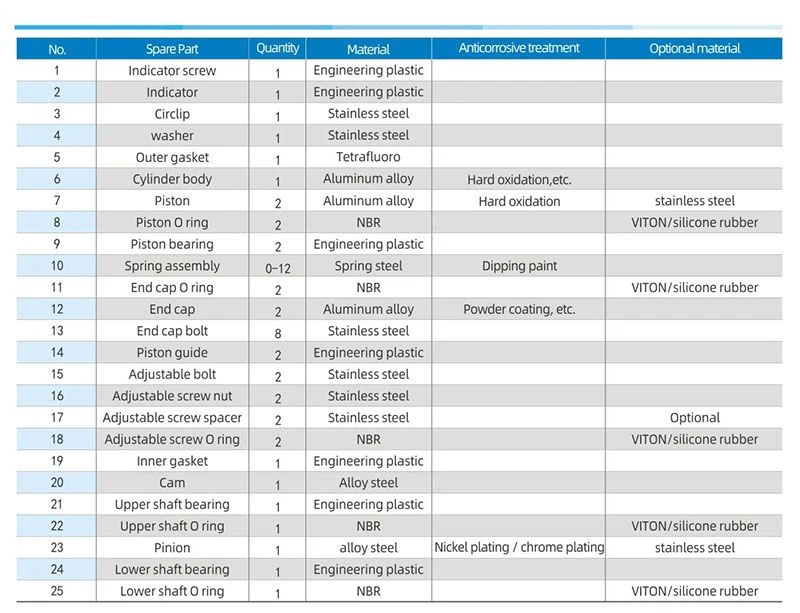

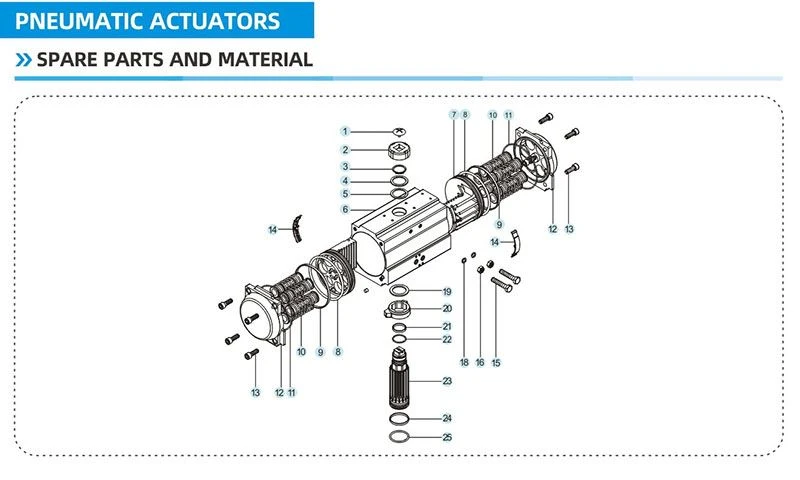

Rezervni delovi i materijal

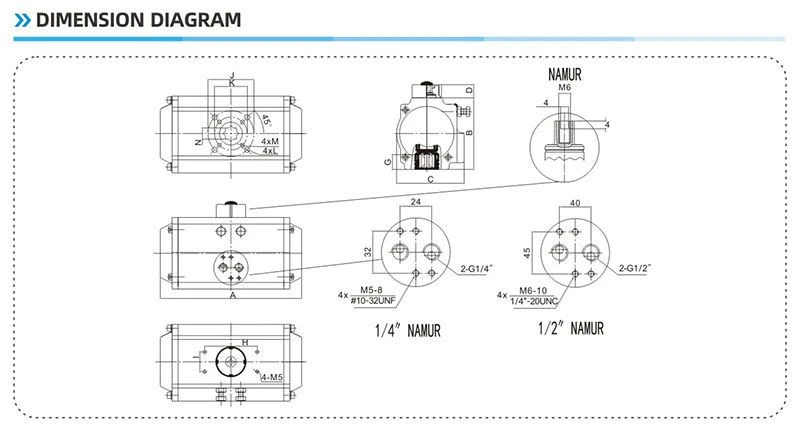

Dimenzijski dijagram
Supply Ability
Sposobnost nabavke: 10000 jedinica mjesečno Pneumatski rotacioni aktuator
Pakovanje i dostava
Detalji pakiranja: 1). odvojeni karton sa pjenastim pakiranjem unutra
2). Kućište od šperploče za transport preko mora
3). Paleta od šperploče za vazdušni transport
Polazna luka: Šangaj, Kina
Vodeće vrijeme:
Količina (jedinice) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Procjena vrijeme (dani) | Roba na lageru | 7 | 20 | Treba pregovarati |
Prednost
1) Svi važni rezervni dijelovi bili bi tretirani tvrdom anodizacijom kako bi se povećala snaga u velikoj mjeri kako bi se osigurale dobre performanse i vijek trajanja.
2) Svi procesi se jednokratno formiraju od strane CNC-a kako bi se osigurala tačnost procesa i radni vijek.
Aplikacija
Pneumatski aktuatori zupčanika mogu biti prikladni za različite zapaljive, korozivne, radne, jaka magnetna polja, zračenje, vibracije korozivno okruženje u zatvorenom ili na otvorenom, koji se široko koriste u oblasti električne energije, petrohemije, metalurgije, nafte, građevinarstva, odvodnje, hemijska industrija, prerada nafte, rudarstvo, elektrana, metalurgija, arhitektura, medicina, hrana, gas, naučna istraživanja itd.
Predstavljanje kompanije
Od 2007. osnovao je WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
Uglavnom proizvodimo pneumatski aktuator, pneumatski kuglični ventil, pneumatski leptir ventil, pneumatski/električni kontrolni ventil, itd.
Naša kompanija ima naprednu opremu za obradu i sofisticiranu opremu za testiranje. Naša oprema za obradu uključuje strugove, glodalice, bušilice, rende, bušilice, CNC strugove, CNC obradne centre i drugu opremu. Postoji ukupno 30 kompleta, od kojih je 5 kompleta uvezenih vertikalnih mašinskih centara i nekoliko setova naprednih CNC strugova.
Naša usluga
1) Hotline 7x24 sata
2) Stroga kontrola kvaliteta
3) Dobar kvalitet po povoljnoj cijeni
4) Odličan post-servis
5)On-line tehnička podrška
6) Brzo vrijeme isporuke
FAQ
P 1: Kapacitet uslova plaćanja?
A 1: T/T, L/C, Western Union.
P 2: Trgovinski uslovi?
A 2: U skladu sa Incoterms 2010, obično sa EXW, FOB Shanghai, CFR, CIF i DDU.
P 3: Ispravnost ponude?
A 3: U roku od 30 dana.
P 4: Načini isporuke?
A 4: Pomorski, vazdušni, ekspresni ili željeznički.
P 5: Garancija?
A 5: Jedna godina garancije kvaliteta za besplatnu i doživotnu plaćenu uslugu.
P 6: Instalacija i obuka?
A 6: normalno video uputstvo za instalaciju. Po potrebi, plaćena inozemna inženjerska usluga.
